在FFU大行其道的年代，突然想聊聊高效送風口的選型。高效送風口的種類有很多，不同類型的高效過濾器適合的環境也有所不同

高效送風口又稱之為HEPA-BOX 高效靜壓箱送風口或者高效過濾器送風口，高效過濾風口等。

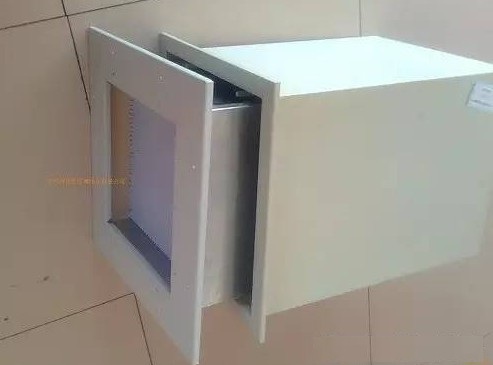

下圖是常見的送風口類型。

潔凈室高效送風口” />

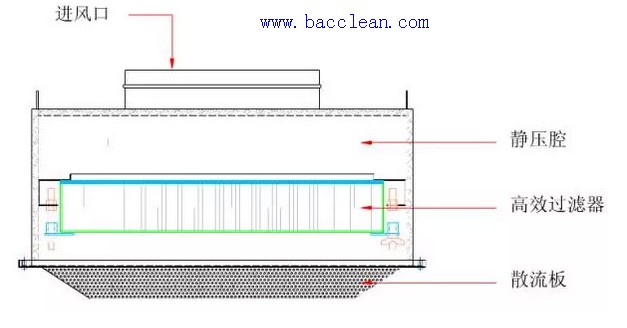

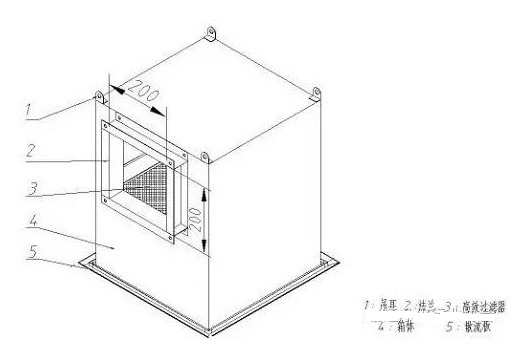

基本結構：

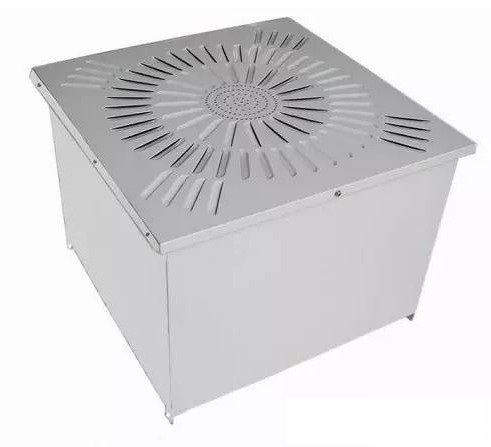

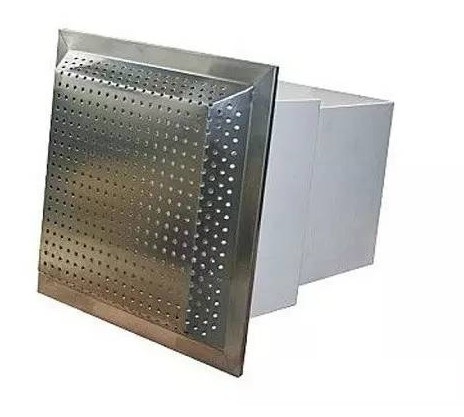

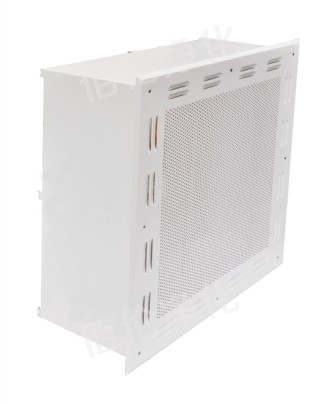

以上造型屬于N多年不變的經典造型，和上圖散流板不同，還有兩種外觀：

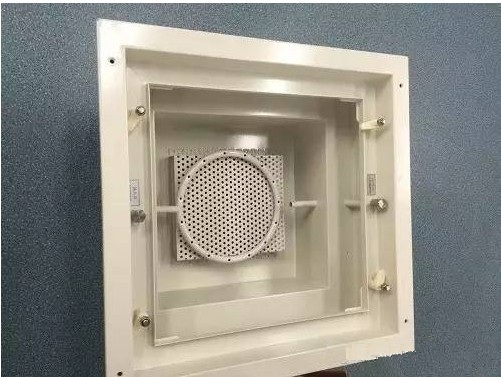

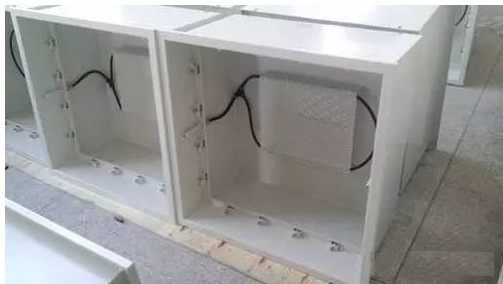

我們看到上方圖片箱體有個階梯，這個是近年出現的用在制藥廠的送風口，此類的高效送風口常常如下圖構造：

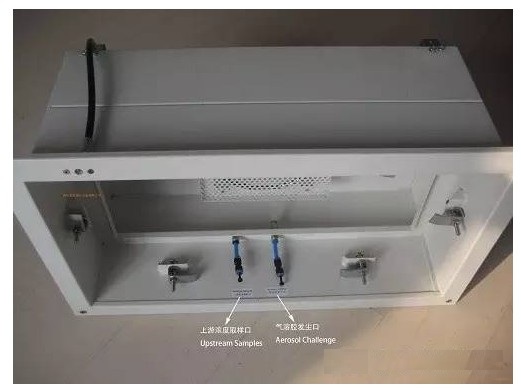

主要特點是多了一些檢測口，壓塊的數量也多，主要是制藥行業對密封性需要嚴格驗證。黑色圈圈的作用是什么呢？歡迎大家留言探討。

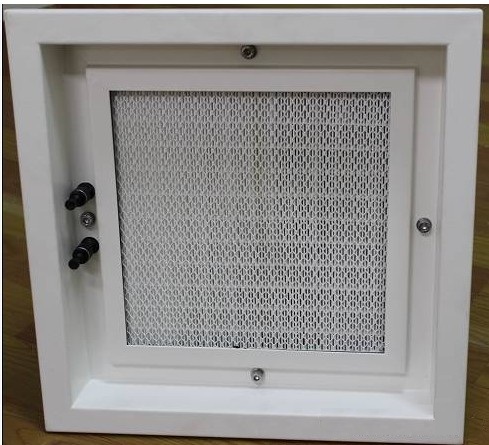

過濾器的密封形式，基本分為液槽密封（比如上方藥廠用的高效送風口）和平口膠墊密封，下面這兩種方式是什么密封形式呢？

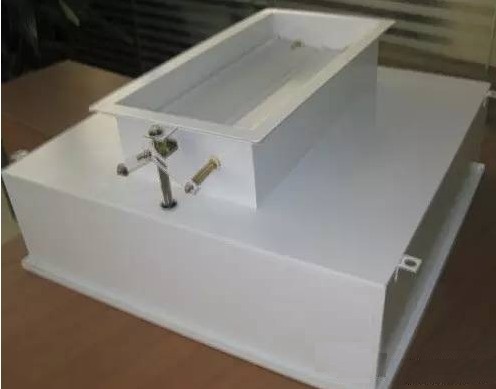

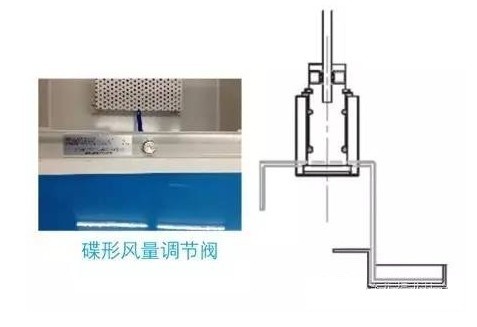

高效送風口(www.bacclean.com)的通常加裝閥門，可以在吊頂夾層內進行風量調節，不妨稱之為上調節，現在還有一種調節方式，叫下調節，主要原理是通過下方螺桿及傳動機構，帶動入口調節閥葉片轉動，外觀如下圖：

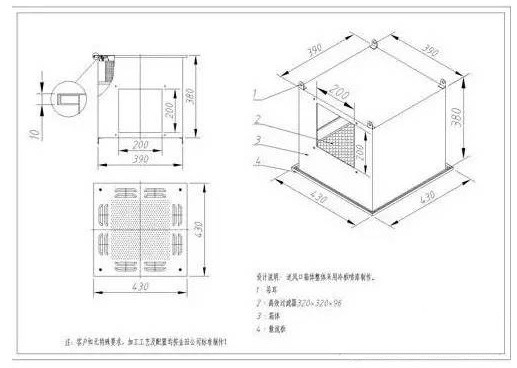

下圖為廣州佰倫凈化設備制造有限公司的下調節機構圖：位于箱體底部的蝶閥調節裝置與蝶形風閥之間由一根金屬鋼節絲桿相連?？芍苯訌牡撞啃D(zhuǎn)詞裝置以控制蝶閥。

高效送風口安裝方式

1.安裝空間足夠時，盡量選擇頂進風的送風口。
2.送風口的表而涂層，盡量選用噴塑或烤漆的。
3.避免選用噴漆涂層(該涂層易剝落)。
4.應選用保溫型的送風口。
5.擴散板應選用凸形擴散孔板。
6.盡量選用壓框壓緊結構的送風口，這種結構在壓緊高效過濾器時受力均勻(特別是鋁合金框的高效過濾器，受力不均勻是容易變形。

高效送風口主要分為四個部分：
1.進風口：有圓形和方形；
2.靜壓腔：其作用是將氣流的動壓轉變成靜壓，從而起到降低阻力，減小噪音，使出風口氣流更均勻，靜壓腔高度不宜過小，否則會造成出風不均、阻力過大等后果；
3.高效過濾器(HEPA)，過濾空氣中的塵埃粒子；
4.散流板：作用是擴散氣流、裝飾。

看到這里是不是覺得思路有些亂，我們先稍微整理一下：

高效送風口分類：

按散流板外形：可以分為孔板、帶條縫的孔板、輻射型條縫板三種；

按密封形式：基本可分為正壓密封（液槽、膠條）和負壓密封兩種；

按調節閥調節方式：可分為上調節和下調節兩種；

按是否含PAO氣溶膠檢測口：又可分為帶檢測口和不帶檢測口兩種；

按接口的外形：可以分為圓形接口和方形接口兩種；

按接口的位置：可分為頂接和側接兩種。

（現在你知道設計師為什么對高效送風口有著深深的敵意了吧）

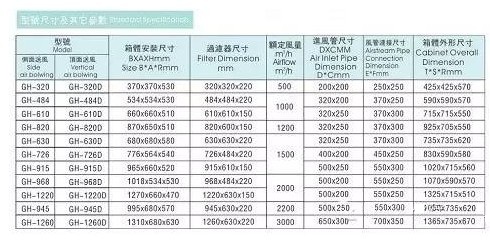

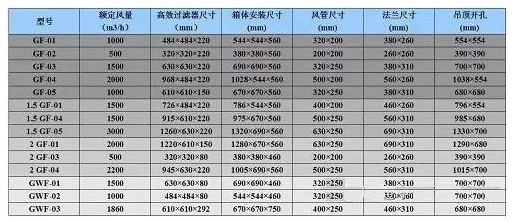

這絕對不算完！如果按風量和尺寸分，看下表：

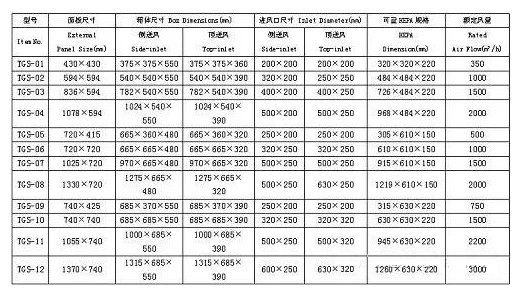

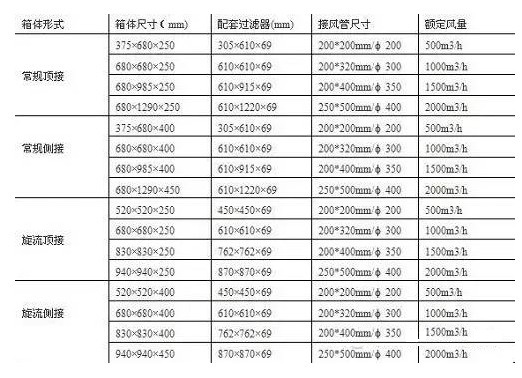

還有類似的：

。。。

。。。

基本上每一個凈化設備生產廠家都有自己的尺寸標準，是不是腦袋都要炸了？

不過也是有規律的：

比如，高效送風口的風量是遞增的：300-500-700-1000-1200-1500-1800-2000-3000

高效送風口的尺寸是跟著過濾器尺寸變化的，過濾器尺寸又分國標和歐標兩種（這個又扯遠了，要深入考證的話，估計比這篇文章要長幾倍）。

規律自己找找？ （提醒：注意過濾器厚度為292的大風量高效送風口）。

看了這篇介紹，是不是對高效送風口的選型很了解了呢？

小編：咱們還是用FFU送風吧？！

（做藥廠的同志們表示很受傷）

雖然FFU系統在電子廠房大批量的使用，但是，制藥廠、食品廠等對凈化系統需要驗證的凈化系統，高效送風口的地位仍無法取代。

但是這么繁雜，怎么選？

嚴肅對待， 認真計算，謹慎選擇，&?保持微笑！
