民用建筑供暖通風與空氣調節設計規范GB50736-2012(全文版)

2026-04-29

前言

1總 則

2術 語

3室內空氣設計參數

4室外設計計算參數

4.1 室外空氣計算參數4.2 夏季太陽輻射照度

5供 暖

5.1 一般規定5.2 熱 負 荷5.3 散熱器供暖5.4 熱水輻射供暖5.5 電加熱供暖5.6 燃氣紅外線輻射供暖5.7 戶式燃氣爐和戶式空氣源熱泵供暖5.8 熱空氣幕5.9 供暖管道設計及水力計算5.10 集中供暖系統熱計量與室溫調控

6通 風

6.1 一般規定6.2 自然通風6.3 機械通風6.4 復合通風6.5 設備選擇與布置6.6 風管設計

7空氣調節

7.1 一般規定7.2 空調負荷計算7.3 空調系統7.4 氣流組織7.5 空氣處理

8冷源與熱源

8.1 一般規定8.2 電動壓縮式冷水機組8.3 熱 泵

8.4 溴化鋰吸收式機組8.5 空調冷熱水及冷凝水系統8.6 冷卻水系統8.7 蓄冷與蓄熱8.8 區域供冷8.9 燃氣冷熱電三聯供8.10 制冷機房8.11 鍋爐房及換熱機房

9檢測與監控

9.1 一般規定9.2 傳感器和執行器9.3 供暖通風系統的檢測與監控9.4 空調系統的檢測與監控9.5 空調冷熱源及其水系統的檢測與監控

10消聲與隔振

10.1 一般規定10.2 消聲與隔聲10.3 隔 振

11絕熱與防腐

11.1 絕 熱11.2 防 腐

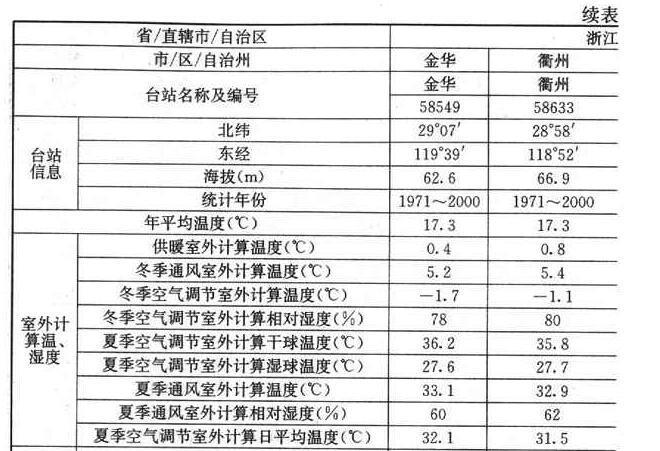

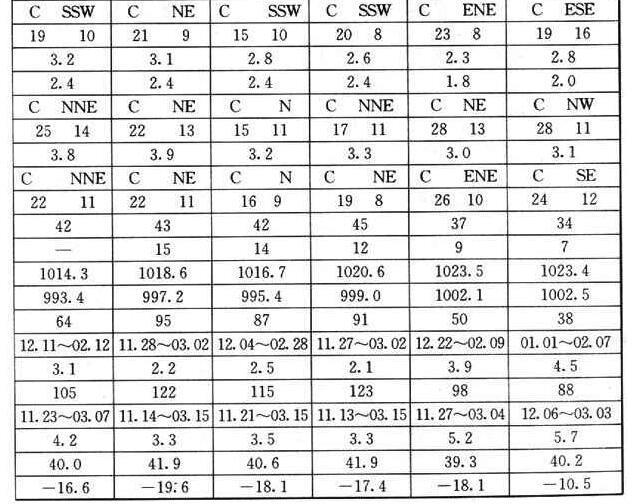

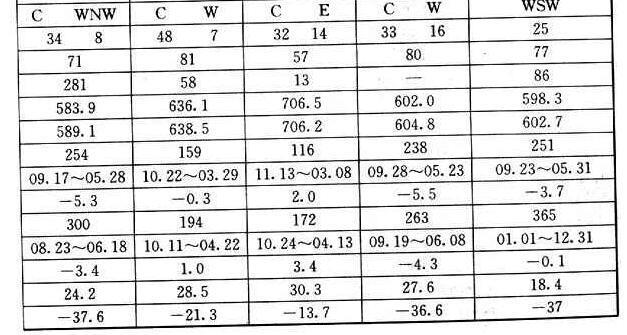

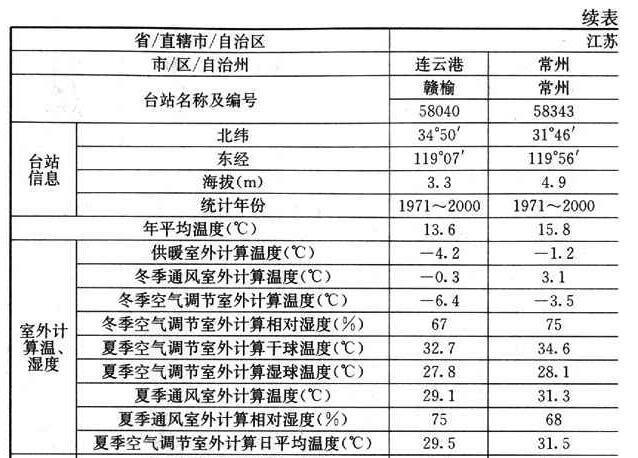

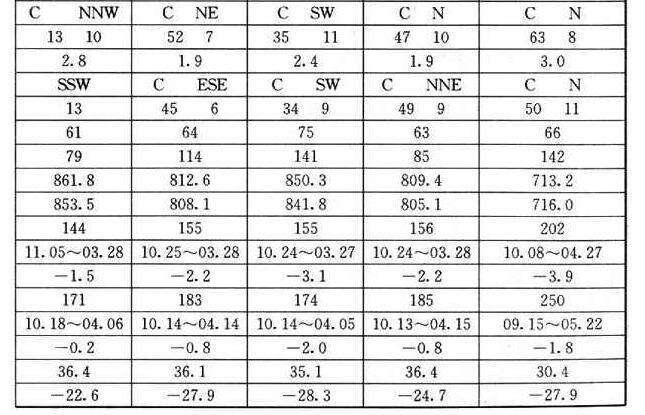

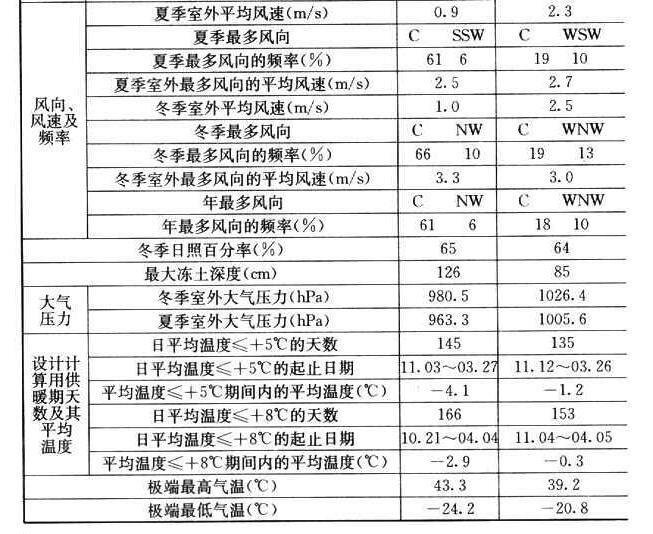

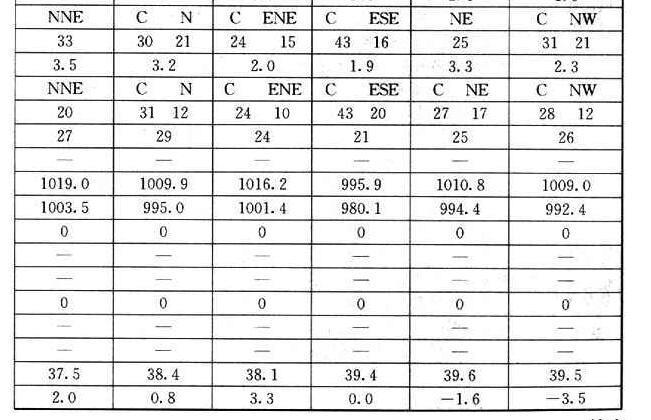

附錄A 室外空氣計算參數

附錄B 室外空氣計算溫度簡化方法

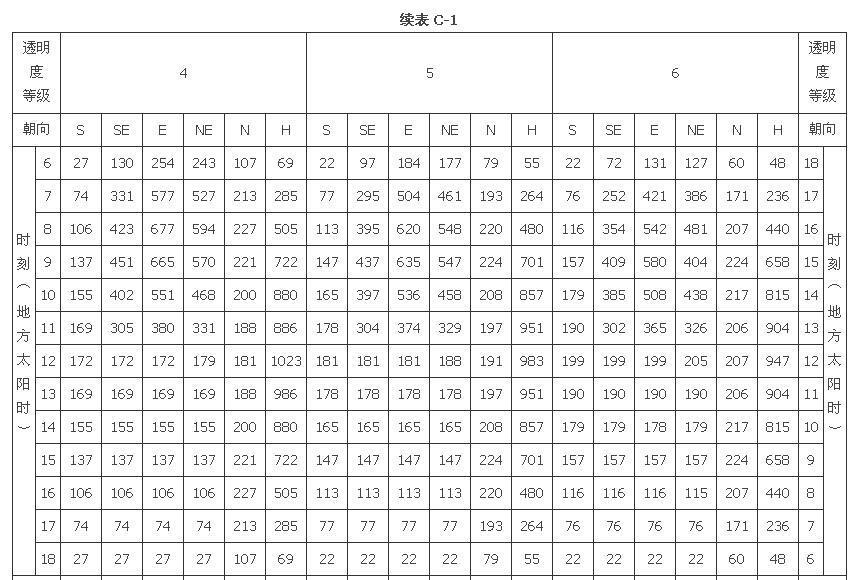

附錄C 夏季太陽總輻射照度

附錄D 夏季透過標準窗玻璃的太陽輻射照度

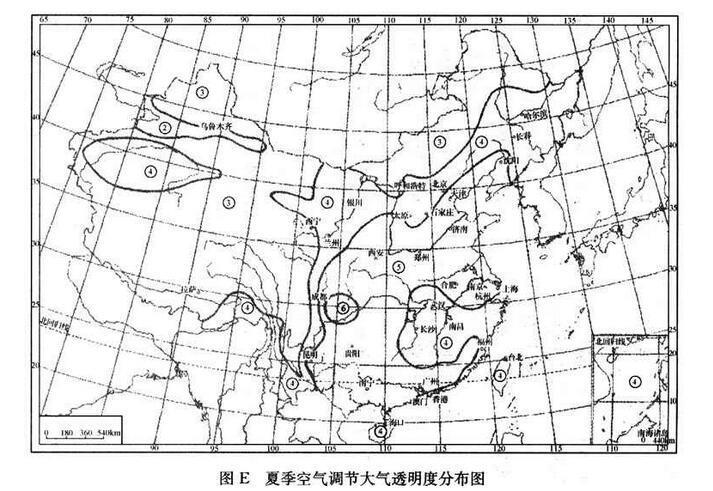

附錄E 夏季空氣調節大氣透明度分布圖

附錄F 加熱由門窗縫隙滲入室內的冷空氣的耗熱量

附錄G 滲透冷空氣量的朝向修正系數n值

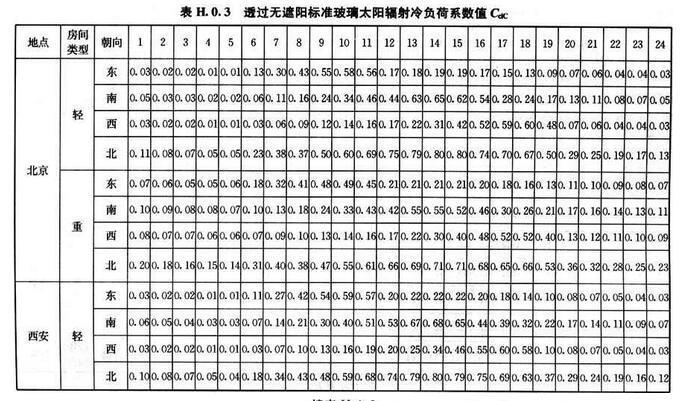

附錄H 夏季空凋冷負荷簡化計算方法計算系數表

附錄J 蓄冰裝置容量與雙工況制冷機的空調標準制冷量

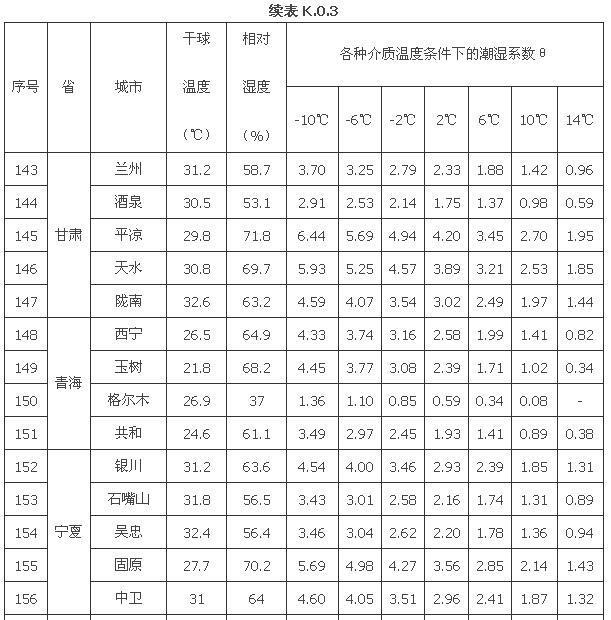

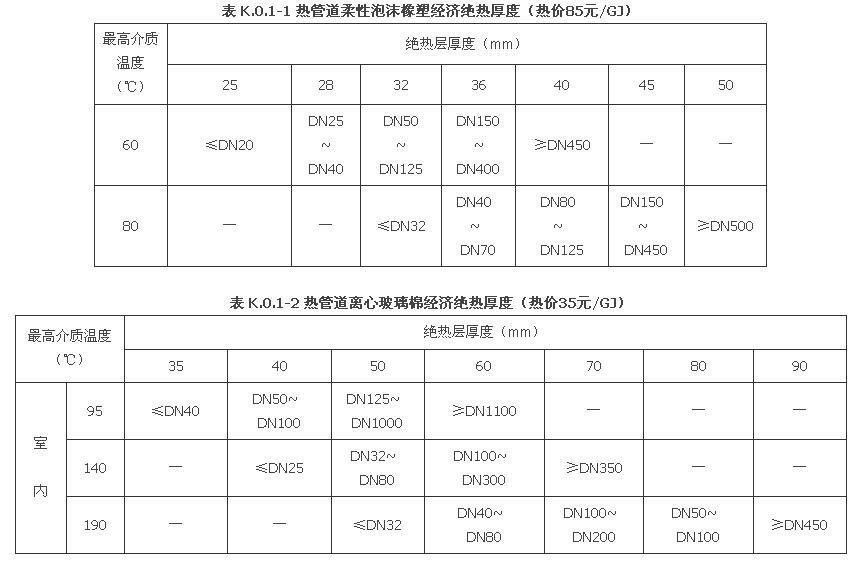

附錄K 設備與管道最小保溫、保冷厚度及冷凝水管防結露厚度選用表

本規范用詞說明

引用標準名錄

?前言

? ? 本規范系根據住房和城鄉建設部《關于印發<2008年工程建設國家標準制訂、修訂計劃(第一批)>的通知》(建標[2008]102號)的要求,由中國建筑科學研究院會同有關單位編制完成的。

本規范在編制過程中,編制組經廣泛調查研究,認真總結實踐經驗,參考有關國際標準和國外先進標準,并在廣泛征求意見的基礎上,最后經審查定稿。

本規范共分11章和10個附錄,主要技術內容是:總則、術語、室內空氣設計參數、室外設計計算參數、供暖、通風、空氣調節、冷源與熱源、檢測與監控、消聲與隔振、絕熱與防腐。

本規范中以黑體字標志的條文為強制性條文,必須嚴格執行。

本規范由住房和城鄉建設部負責管理和對強制性條文的解釋,由中國建筑科學研究院負責具體技術內容的解釋。執行過程中如有意見或建議,請寄送中國建筑科學研究院暖通空調規范編制組(地址:

北京市北三環東路30號,郵政編碼100013)。

本規范主編單位:中國建筑科學研究院

本規范參編單位:北京市建筑設計研究院

中國建筑設計研究院

國家氣象信息中心

中國建筑東北設計研究院

清華大學

上海建筑設計研究院

華東建筑設計研究院

山東省建筑設計研究院

哈爾濱工業大學

天津市建筑設計院

中國建筑西北設計研究院

中國建筑西南設計研究院

中南建筑設計院

深圳市建筑設計研究總院

同濟大學

天津大學

新疆建筑設計研究院

貴州省建筑設計研究院

中建(北京)國際設計顧問有限公司

華南理工大學建筑設計研究院

同方股份有限公司

特靈空調系統(中國)有限公司

昆山臺佳機電有限公司

安徽安澤電工有限公司

杭州源牌環境科技有限公司

丹佛斯(上海)自動控制有限公司

北京普來福環境技術有限公司

際高建業有限公司

開利空調銷售服務(上海)有限公司

遠大空調有限公司

新疆綠色使者空氣環境技術有限公司

北京聯合迅杰科技有限公司

西門子樓宇科技(天津)有限公司

北京天正工程軟件有限公司

北京鴻業同行科技有限公司

廣東美的商用空調設備有限公司

妥思空調設備(蘇州)有限公司

歐文斯科寧(中國)投資有限公司

本規范主要起草人員:徐 ?偉 ? 鄒 ?瑜 ? 徐宏慶 ? 孫敏生

潘云鋼 ? 金麗娜 ? 李先庭 ? 壽煒煒

馬偉駿 ? 王國復 ? 趙曉宇 ? 于曉明

董重成 ? 伍小亭 ? 王 ?謙 ? 戎向陽

馬友才 ? 吳大農 ? 張 ?旭 ? 朱 ?能

狄洪發 ? 劉 ?鳴 ? 孫延勛 ? 毛紅衛

王 ?釗 ? 阮 ?新 ? 賈 ?晶 ? 劉一民

程乃亮 ? 葉水泉 ? 張寒晶 ? 朱江衛

叢旭日 ? 楊利明 ? 傅立新 ? 于向陽

王舜立 ? 邵康文 ? 李振華 ? 魏光遠

張慮? ? 郭建雄 ? 王聰慧 ? 張時聰

陳 ?曦 ? 孫峙峰

本規范主要審查人員:吳元煒 ? 吳德繩 ? 郎四維 ? 江 ?億

李娥飛 ? 許文發 ? 羅繼杰 ? 曹 ?越

鄭官振 ? 鐘朝安 ? 徐 ?明 ? 張瑞武

毛明強 ? 丁力行 ? 李著萱 ? 張小慧

1總 則

1.0.1 為了在民用建筑供暖通風與空氣調節設計中貫徹執行國家技術經濟政策,合理利用資源和節約能源,保護環境,促進先進技術應用,保證健康舒適的工作和生活環境,制定本規范。

1.0.2 本規范適用于新建、改建和擴建的民用建筑的供暖、通風與空氣調節設計,不適用于有特殊用途、特殊凈化與防護要求的建筑物以及臨時性建筑物的設計。

1.0.3 供暖、通風與空氣調節設計方案,應根據建筑物的用途與功能、使用要求、冷熱負荷特點、環境條件以及能源狀況等,結合國家有關安全、節能、環保、衛生等政策、方針,通過經濟技術比較確定。在設計中應優先采用新技術、新工藝、新設備、新材料。

1.0.4 在供暖、通風與空氣調節設計中,對有可能造成人體傷害的設備及管道,必須采取安全防護措施。

1.0.5 在供暖、通風與空調系統設計中,應設有設備、管道及配件所必需的安裝、操作和維修的空間,或在建筑設計時預留安裝維修用的孔洞。對于大型設備及管道應提供運輸和吊裝的條件或設置運輸通道和起吊設施。

1.0.6 在供暖、通風與空氣調節設計中,應根據現有國家抗震設防等級要求,考慮防震或其他防護措施。

1.0.7 供暖、通風與空氣調節設計應考慮施工、調試及驗收的要求。當設計對施工、調試及驗收有特殊要求時,應在設計文件中加以說明。

1.0.8 民用建筑供暖、通風與空氣調節的設計,除應符合本規范的規定外,尚應符合國家現行有關標準的規定。

2術 語

2.0.1 預計平均熱感覺指數(PMV) predicted mean vote

PMV指數是以人體熱平衡的基本方程式以及心理生理學主觀熱感覺的等級為出發點,考慮了人體熱舒適感諸多有關因素的全面評價指標。PMV指數表明群體對于(+3~-3)七個等級熱感覺投票的平均指數。

2.0.2 預計不滿意者的百分數(PPD) predicted percent of dissatisfied

PPD指數為預計處于熱環境中的群體對于熱環境不滿意的投票平均值。PPD指數可預計群體中感覺過暖或過涼“根據七級熱感覺投票表示熱(+3),溫暖(+2),涼(-2),或冷(-3)”的人的百分數。

2.0.3 供暖 heating

用人工方法通過消耗一定能源向室內供給熱量,使室內保持生活或工作所需溫度的技術、裝備、服務的總稱。供暖系統由熱媒制備(熱源)、熱媒輸送和熱媒利用(散熱設備)三個主要部分組成。

2.0.4 集中供暖 central heating

熱源和散熱設備分別設置,用熱媒管道相連接,由熱源向多個熱用戶供給熱量的供暖系統,又稱為集中供暖系統。

2.0.5 值班供暖 standby heating

在非工作時間或中斷使用的時間內,為使建筑物保持最低室溫要求而設置的供暖。

2.0.6 毛細管網輻射系統 capillary mat radiant system

輻射末端采用細小管道,加工成并聯的網柵,直接鋪設于地面、頂棚或墻面的一種熱水輻射供暖供冷系統。

2.0.7 熱量結算點 heat settlement site

供熱方和用熱方之間通過熱量表計量的熱量值直接進行貿易結算的位置。

2.0.8 置換通風 displacement ventilation

空氣以低風速、小溫差的狀態送入人員活動區下部,在送風及室內熱源形成的上升氣流的共同作用下,將熱濁空氣頂升至頂部排出的一種機械通風方式。

2.0.9 復合通風系統 hybrid ventilation system

在滿足熱舒適和室內空氣質量的前提下,自然通風和機械通風交替或聯合運行的通風系統。

2.0.10 空調區 air-conditioned zone

保持空氣參數在設定范圍之內的空氣調節區域。

2.0.11 分層空調 stratified air conditioning

特指僅使高大空間下部工作區域的空氣參數滿足設計要求的空氣調節方式。

2.0.12 多聯機空調系統 multi-connected split air conditioning systerm

一臺(組)空氣(水)源制冷或熱泵機組配置多臺室內機,通過改變制冷劑流量適應各房間負荷變化的直接膨脹式空調系統。

2.0.13 低溫送風空調系統 cold air distribution system

送風溫度不高于10℃的全空氣空調系統。

2.0.14 溫度濕度獨立控制空調系統 temperature & humidity independent processed air conditioning system

由相互獨立的兩套系統分別控制空調區的溫度和濕度的空調系統,空調區的全部顯熱負荷由干工況室內末端設備承擔,空調區的全部散濕量由經除濕處理的干空氣承擔。

2.0.15 空氣分布特性指標(ADPI) air diffusion performance index

舒適性空調中用來評價人的舒適性的指標,系指人員活動區內測點總數中符合要求測點所占的百分比。

2.0.16 工藝性空調 industrial air conditioning system

指以滿足設備工藝要求為主,室內人員舒適感為輔的具有較高溫度、濕度、潔凈度等級要求的空調系統。

2.0.17 熱泵 heat pump

利用驅動能使能量從低位熱源流向高位熱源的裝置。

2.0.18 空氣源熱泵 air-source heat pump

以空氣為低位熱源的熱泵。通常有空氣/空氣熱泵、空氣/水熱泵等形式。

2.0.19 地源熱泵系統 ground-source heat pump system

以巖土體、地下水或地表水為低溫熱源,由水源熱泵機組、地熱能交換系統、建筑物內系統組成的供熱供冷系統。根據地熱能交換系統形式的不同,地源熱泵系統分為地埋管地源熱泵系統、地下水地源熱泵系統和地表水地源熱泵系統。

2.0.20 水環熱泵空調系統 water-loop heat pump air conditioning system

水/空氣熱泵的一種應用方式。通過水環路將眾多的水/空氣熱泵機組并聯成一個以回收建筑物余熱為主要特征的空調系統。

2. 0.21 分區兩管制空調水系統 zoning two-pipe chilled water system

按建筑物空調區域的負荷特性將空調水路分為冷水和冷熱水合用的兩種兩管制系統。需全年供冷水區域的末端設備只供應冷水,其余區域末端設備根據季節轉換,供應冷水或熱水。

2.0.22 定流量一級泵空調冷水系統 constant flow distribution with primary pump chilled water system

空調末端無水路調節閥或設水路分流三通調節閥的一級泵系統,簡稱定流量一級泵系統。

2.0.23 變流量一級泵空調冷水系統 variable flow distribution with primary pump chilled water system

空調末端設水路兩通調節閥的一級泵系統,包括冷水機組定流量、冷水機組變流量兩種形式,簡稱變流量一級泵系統。

2.0.24 耗電輸冷(熱)比 [EC(H)R] electricity consumption to transferred cooling(beat)quantity ratio

設計工況下,空調冷熱水系統循環水泵總功耗(kW)與設計冷(熱)負荷(kW)的比值。

2.0. 25 蓄冷-釋冷周期 period of charge and discharge

蓄冷系統經一個蓄冷-釋冷循環所運行的時間。

2.0.26 全負荷蓄冷 full cool storage

蓄冷裝置承擔設計周期內電力平、峰段的全部空調負荷。

2.0.27 部分負荷蓄冷 partial cool storage

蓄冷裝置只承擔設計周期內電力平、峰段的部分空調負荷。

2.0.28 區域供冷系統 district cooling system

在一個建筑群中設置集中的制冷站制備空調冷水,再通過輸送管道,向各建筑物供給冷量的系統。

2.0.29 耗電輸熱比(EHR)electricity consumption to transferred heat quantity ratio

設計工況下,集中供暖系統循環水泵總功耗(kW)與設計熱負荷(kW)的比值。

3室內空氣設計參數

3.0.1 供暖室內設計溫度應符合下列規定:

1 嚴寒和寒冷地區主要房間應采用18℃~24℃;

2 夏熱冬冷地區主要房間宜采用16℃~22℃;

3 設置值班供暖房間不應低于5℃。

3.0.2 舒適性空調室內設計參數應符合以下規定:

1 人員長期逗留區域空調室內設計參數應符合表3.0.2的規定:

注:1Ⅰ級熱舒適度較高,Ⅱ級熱舒適度一般;

2 熱舒適度等級按本規范第3.0.4條確定。

2 人員短期逗留區域空調供冷工況室內設計參數宜比長期逗留區域提高1℃~2℃,供熱工況宜降低1℃~2℃。短期逗留區域供冷工況風速不宜大于0.5m/s,供熱工況風速不宜大于0.3m/s。

3.0.3 工藝性空調室內設計溫度、相對濕度及其允許波動范圍,應根據工藝需要及健康要求確定。人員活動區的風速,供熱工況時,不宜大于0.3m/s;供冷工況時,宜采用0.2m/s~0.5m/s。

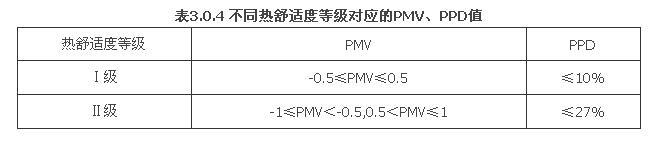

3.0.4 供暖與空調的室內熱舒適性應按現行國家標準《中等熱環境 PMV和PPD指數的測定及熱舒適條件的規定》GB/T 18049的有關規定執行,采用預計平均熱感覺指數(PMV)和預計不滿意者的百分數(PPD)評價,熱舒適度等級劃分應按表3.0.4采用。

3.0.5 輻射供暖室內設計溫度宜降低2℃;輻射供冷室內設計溫度宜提高0.5℃~1.5℃。

3.0.6 設計最小新風量應符合下列規定:

1 公共建筑主要房間每人所需最小新風量應符合表3.0.6-1規定。

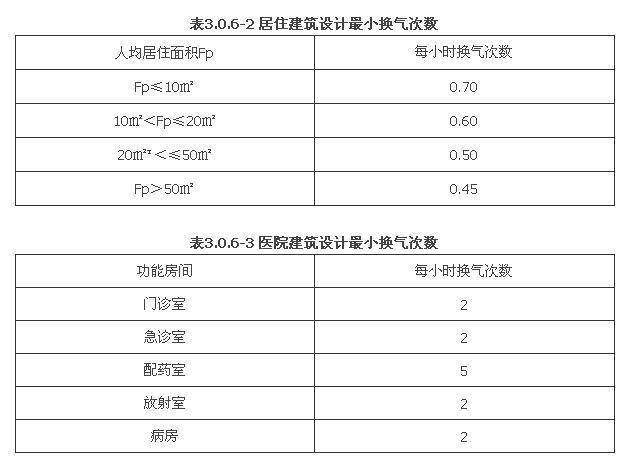

2 設置新風系統的居住建筑和醫院建筑,所需最小新風量宜按換氣次數法確定。居住建筑換氣次數宜符合表3.0.6-2規定,醫院建筑換氣次數宜符合表3.0.6-3規定。

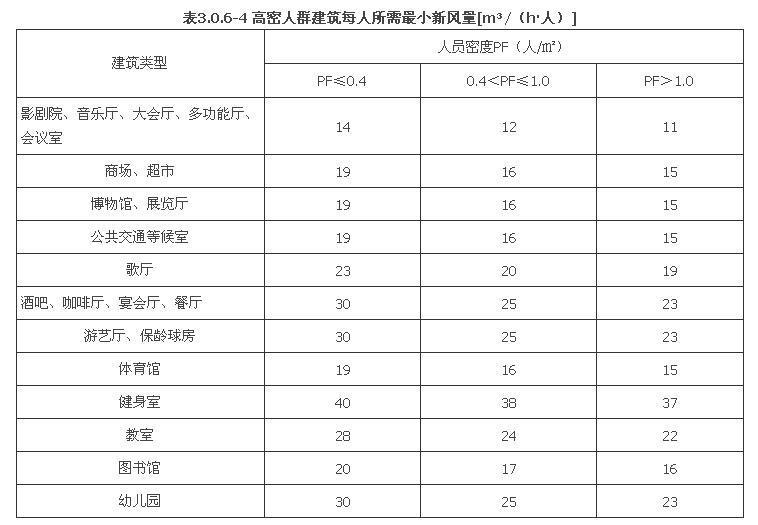

3 高密人群建筑每人所需最小新風量應按人員密度確定,且應符合表3.0.6-4規定。


4室外設計計算參數

4.1 室外空氣計算參數

4.1.1 主要城市的室外空氣計算參數應按本規范附錄A采用。對于附錄A未列入的城市,應按本節的規定進行計算確定,若基本觀測數據不滿足本節要求,其冬夏兩季室外計算溫度,也可按本規范附錄B所列的簡化方法確定。

4.1.2 供暖室外計算溫度應采用歷年平均不保證5天的日平均溫度。

4.1.3 冬季通風室外計算溫度,應采用累年最冷月平均溫度。

4.1.4 冬季空調室外計算溫度,應采用歷年平均不保證1天的日平均溫度。

4.1.5 冬季空調室外計算相對濕度,應采用累年最冷月平均相對濕度。

4.1.6 夏季空調室外計算干球溫度,應采用歷年平均不保證50小時的干球溫度。

4.1.7 夏季空調室外計算濕球溫度,應采用歷年平均不保證50小時的濕球溫度。

4.1. 8 夏季通風室外計算溫度,應采用歷年最熱月14時的月平均溫度的平均值。

4.1.9 夏季通風室外計算相對濕度,應采用歷年最熱月14時的月平均相對濕度的平均值。

4.1.10 夏季空調室外計算日平均溫度,應采用歷年平均不保證5天的日平均溫度。

4.1.11 夏季空調室外計算逐時溫度,可按下式確定:

式中:tsh——室外計算逐時溫度(℃);

wp——夏季空調室外計算日平均溫度(℃);

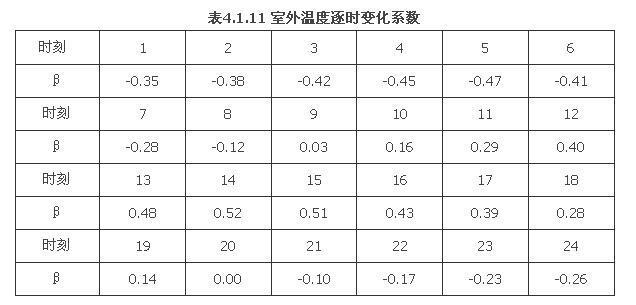

β——室外溫度逐時變化系數按表4.1.11確定;

Δtr——夏季室外計算平均日較差;

twg——夏季空調室外計算干球溫度(℃)。

4.1.12 當室內溫濕度必須全年保證時,應另行確定空調室外計算參數。僅在部分時間工作的空調系統,可根據實際情況選擇室外計算參數。

4. 1.13 冬季室外平均風速,應采用累年最冷3個月各月平均風速的平均值;冬季室外最多風向的平均風速,應采用累年最冷3個月最多風向(靜風除外)的各月平均風速的平均值;夏季室外平均風速,應采用累年最熱3個月各月平均風速的平均值。

4.1.14 冬季最多風向及其頻率,應采用累年最冷3個月的最多風向及其平均頻率;夏季最多風向及其頻率,應采用累年最熱3個月的最多風向及其平均頻率;年最多風向及其頻率,應采用累年最多風向及其平均頻率。

4.1.15 冬季室外大氣壓力,應采用累年最冷3個月各月平均大氣壓力的平均值;夏季室外大氣壓力,應采用累年最熱3個月各月平均大氣壓力的平均值。

4.1.16 冬季日照百分率,應采用累年最冷3個月各月平均日照百分率的平均值。

4.1.17 設計計算用供暖期天數,應按累年日平均溫度穩定低于或等于供暖室外臨界溫度的總日數確定。一般民用建筑供暖室外臨界溫度宜采用5℃。

4.1.18 室外計算參數的統計年份宜取30年。不足30年者,也可按實有年份采用,但不得少于10年。

4.1. 19 山區的室外氣象參數應根據就地的調查、實測并與地理和氣候條件相似的鄰近臺站的氣象資料進行比較確定。

4.2 夏季太陽輻射照度

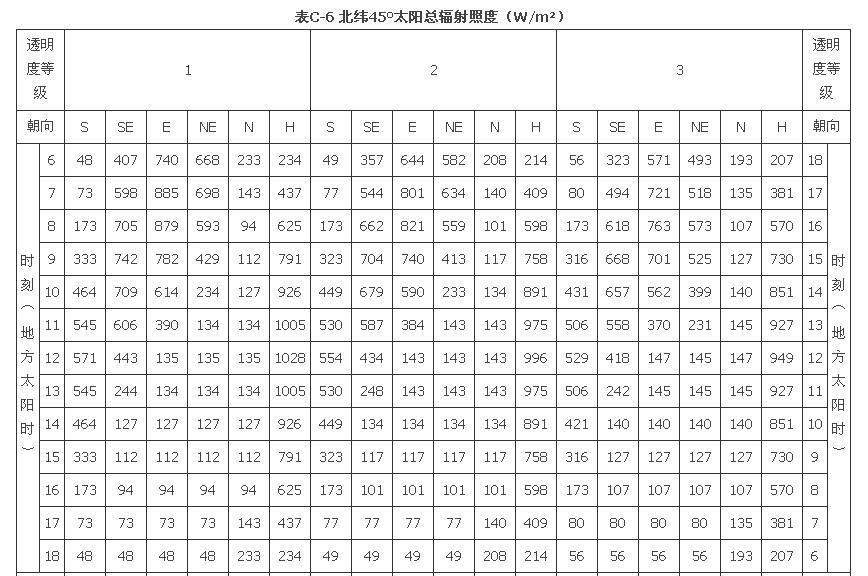

4.2.1 夏季太陽輻射照度應根據當?shù)氐牡乩砭暥?、大氣透明度和大氣壓力,?月21日的太陽赤緯計算確定。

4.2.2 建筑物各朝向垂直面與水平面的太陽總輻射照度可按本規范附錄C采用。

4.2.3 透過建筑物各朝向垂直面與水平面標準窗玻璃的太陽直接輻射照度和散射輻射照度,可按本規范附錄D采用。

4.2.4 采用本規范附錄C和附錄D時,當?shù)氐拇髿馔该鞫鹊燃?,應根?jù)本規范附錄E及夏季大氣壓力,并按表4.2.4確定。

5供 暖

5.1 一般規定

5.1.1 供暖方式應根據建筑物規模所在地區氣象條件、能源狀況及政策、節能環保和生活習慣要求等,通過技術經濟比較確定。

5.1.2 累年日平均溫度穩定低于或等于5℃的日數大于或等于90天的地區,應設置供暖設施,并宜采用集中供暖。

5.1.3 符合下列條件之一的地區,宜設置供暖設施;其中幼兒園、養老院、中小學校、醫療機構等建筑宜采用集中供暖:

1 累年日平均溫度穩定低于或等于5℃的日數為60d~89d;

2 累年日平均溫度穩定低于或等于5℃的日數不足60d,但累年日平均溫度穩定低于或等于8℃的日數大于或等于75d。

5.1.4 供暖熱負荷計算時,室內設計參數應按本規范第3章確定;室外計算參數應按本規范第4章確定。

5.1.5 嚴寒或寒冷地區設置供暖的公共建筑,在非使用時間內,室內溫度應保持在0℃以上;當利用房間蓄熱量不能滿足要求時,應按保證室內溫度5℃設置值班供暖。當工藝有特殊要求時,應按工藝要求確定值班供暖溫度。

5.1.6 居住建筑的集中供暖系統應按連續供暖進行設計。

5.1.7 設置供暖的建筑物,其圍護結構的傳熱系數應符合國家現行相關節能設計標準的規定。

5.1.8 圍護結構的傳熱系數應按下式計算:

αn——圍護結構內表面換熱系數[W/(.K)],按本規范表5.1.8-1采用;

αw——圍護結構外表面換熱系數[W/(.K)],按本規范表5.1.8-2采用;

δ——圍護結構各層材料厚度;

λ——圍護結構各層材料導熱系數[W/(m.K)];

αλ——材料導熱系數修正系數,按本規范表5.1.8-3采用;

Rk——封閉空氣間層的熱阻(.K/W),按本規范表5.1.8-4采用;


5.1.9 對于有頂棚的坡屋面,當用頂棚面積計算其傳熱量時,屋面和頂棚的綜合傳熱系數,可按下式計算:

式中:K——屋面的頂棚的綜合傳熱系數[W/(┫.K)];

K1——頂棚的傳熱系數[W/(┫.K)];

K2——屋面的傳熱系數[W/(┫.K)];

a——屋頂和頂棚的夾角。

5.1.10 建筑物的熱水供暖系統應按設備、管道及部件所能承受的最低工作壓力和水力平衡要求進行豎向分區設置。

5.1.11 條件許可時,建筑物的集中供暖系統宜分南北向設置環路。

5.1.12 供暖系統的水質應符合國家現行相關標準的規定。

5.2 熱 負 荷

5.2.1 集中供暖系統的施工圖設計,必須對每個房間進行熱負荷計算。

5.2.2 冬季供暖通風系統的熱負荷應根據建筑物下列散失和獲得的熱量確定:

1 圍護結構的耗熱量;

2 加熱由外門、窗縫隙滲入室內的冷空氣耗熱量;

3 加熱由外門開啟時經外門進入室內的冷空氣耗熱量;

4 通風耗熱量;

5 通過其他途徑散失或獲得的熱量。

5.2.3 圍護結構的耗熱量,應包括基本耗熱量和附加耗熱量。

5.2.4 圍護結構的基本耗熱量應按下式計算:

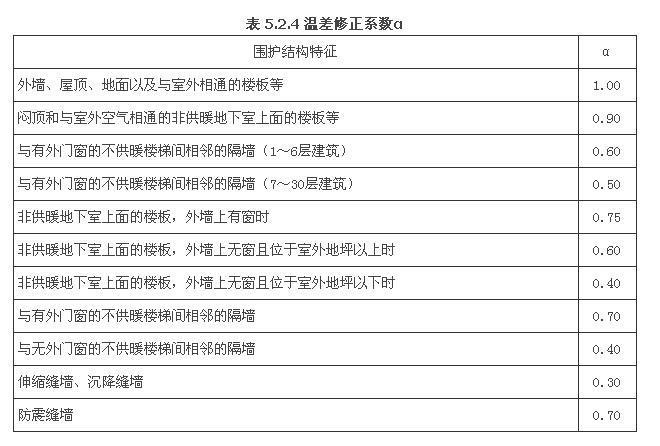

Q=αFK(tn—twn) ? ? ? ? (5.2.4)

式中:Q——圍護結構的基本耗熱量(W);

α——圍護結構溫差修正系數,按本規范表5.2.4采用;

F——圍護結構的面積(┫)

K——圍護結構的傳熱系數[W/(┫.K)];

tn——供暖室內設計溫度(℃),按本規范第3章采用;

twn——供暖室外計算溫度(℃),按本規范第4章采用;

注:當已知或可求出冷側溫度時,twn一項可直接用冷側溫度值代入,不再進行α值修正。

5.2.5 與相鄰房間的溫差大于或等于5℃,或通過隔墻和樓板等的傳熱量大于該房間熱負荷的10%時,應計算通過隔墻或樓板等的傳熱量。

5.2.6 圍護結構的附加耗熱量應按其占基本耗熱量的百分率確定。各項附加百分率宜按下列規定的數值選用:

1 朝向修正率:

1)北、東北、西北按0~10%;

2)東、西按—5%;

3)東南、西南按—10%~—15%;

4)南按—15%~—30%。

注:1 應根據當?shù)囟救照章?、輻射照度、建筑物使用和被遮擋等情況選用修正率。

2 冬季日照率小于35%的地區,東南、西南和南向的修正率,宜采用—10%~0,東、西向可不修正。

2 風力附加率:設在不避風的高地、河邊、海岸、曠野上的建筑物,以及城鎮中明顯高出周圍其他建筑物的建筑物,其垂直外圍護結構宜附加5%~10%;

3 當建筑物的樓層數為n時,外門附加率:

1)一道門按65%×n;

2)兩道門(有門斗)按80%×n;

3)三道門(有兩個門斗)按60%×n;

4)公共建筑的主要出入口按500%。

5.2.7 建筑(除樓梯間外)的圍護結構耗熱量高度附加率,散熱器供暖房間高度大于4m時,每高出1m應附加2%,但總附加率不應大于15%;地面輻射供暖的房間高度大于4m時,每高出1m宜附加1%,但總附加率不宜大于8%。

5.2.8 對于只要求在使用時間保持室內溫度,而其他時間可以自然降溫的供暖間歇使用建筑物,可按間歇供暖系統設計。其供暖熱負荷應對圍護結構耗熱量進行間歇附加,附加率應根據保證室溫的時間和預熱時間等因素通過計算確定。間歇附加率可按下列數值選取:

1 僅白天使用的建筑物,間歇附加率可取20%;

2 對不經常使用的建筑物,間歇附加率可取30%。

5.2.9 加熱由門窗縫隙滲入室內的冷空氣的耗熱量,應根據建筑物的內部隔斷、門窗構造、門窗朝向、室內外溫度和室外風速等因素確定,宜按本規范附錄F進行計算。

5.2.10 在確定分戶熱計量供暖系統的戶內供暖設備容量和戶內管道時,應考慮戶間傳熱對供暖負荷的附加,但附加量不應超過50%,且不應統計在供暖系統的總熱負荷內。

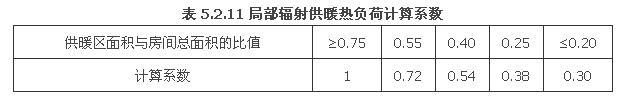

5.2.11 全面輻射供暖系統的熱負荷計算時,室內設計溫度應符合本規范第3.0.5條的規定。局部輻射供暖系統的熱負荷按全面輻射供暖的熱負荷乘以表5.2.11的計算系數。

5.3 散熱器供暖

5.3.1 散熱器供暖系統應采用熱水作為熱媒;散熱器集中供暖系統宜按75℃/50℃連續供暖進行設計,且供水溫度不宜大于85℃,供回水溫差不宜小于20℃。

5.3.2 居住建筑室內供暖系統的制式宜采用垂直雙管系統或共用立管的分戶獨立循環雙管系統,也可采用垂直單管跨越式系統;公共建筑供暖系統宜采用雙管系統,也可采用單管跨越式系統。

5.3.3 既有建筑的室內垂直單管順流式系統應改成垂直雙管系統或垂直單管跨越式系統,不宜改造為分戶獨立循環系統。

5.3.4 垂直單管跨越式系統的樓層層數不宜超過6層,水平單管跨越式系統的散熱器組數不宜超過6組。

5.3.5 管道有凍結危險的場所,散熱器的供暖立管或支管應單獨設置。

5.3.6 選擇散熱器時,應符合下列規定:

1 應根據供暖系統的壓力要求,確定散熱器的工作壓力,并符合國家現行有關產品標準的規定;

2 相對濕度較大的房間應采用耐腐蝕的散熱器;

3 采用鋼制散熱器時,應滿足產品對水質的要求,在非供暖季節供暖系統應充水保養;

4 采用鋁制散熱器時,應選用內防腐型,并滿足產品對水質的要求;

5 安裝熱量表和恒溫閥的熱水供暖系統不宜采用水流通道內含有粘砂的鑄鐵散熱器;

6 高大空間供暖不宜單獨采用對流型散熱器。

5.3.7 布置散熱器時,應符合下列規定:

1 散熱器宜安裝在外墻窗臺下,當安裝或布置管道有困難時,也可靠內墻安裝;

2 兩道外門之間的門斗內,不應設置散熱器;

3 樓梯間的散熱器,應分配在底層或按一定比例分配在下部各層。

5.3.8 鑄鐵散熱器的組裝片數,宜符合下列規定:

1 粗柱型(包括柱翼型)不宜超過20片;

2 細柱型不宜超過25片。

5.3.9 除幼兒園、老年人和特殊功能要求的建筑外,散熱器應明裝。必須暗裝時,裝飾罩應有合理的氣流通道、足夠的通道面積,并方便維修。散熱器的外表面應刷非金屬性涂料。

5.3.10 幼兒園、老年人和特殊功能要求的建筑的散熱器必須暗裝或加防護罩。

5.3.11 確定散熱器數量時,應根據其連接方式、安裝形式、組裝片數、熱水流量以及表面涂料等對散熱量的影響,對散熱器數量進行修正。

5.3.12 供暖系統非保溫管道明設時,應計算管道的散熱量對散熱器數量的折減;非保溫管道暗設時宜考慮管道的散熱量對散熱器數量的影響。

5.3.13 垂直單管和垂直雙管供暖系統,同一房間的兩組散熱器,可采用異側連接的水平單管串聯的連接方式,也可采用上下接口同側連接方式。當采用上下接口同側連接方式時,散熱器之間的上下連接管應與散熱器接口同徑。

5.4 熱水輻射供暖

5.4.1 熱水地面輻射供暖系統供水溫度宜采用35℃~45℃,不應大于60℃;供回水溫差不宜大于1O℃,且不宜小于5℃;毛細管網輻射系統供水溫度宜滿足表5.4.1-1的規定,供回水溫差宜采用3℃~6℃。輻射體的表面平均溫度宜符合表5.4.1-2的規定。

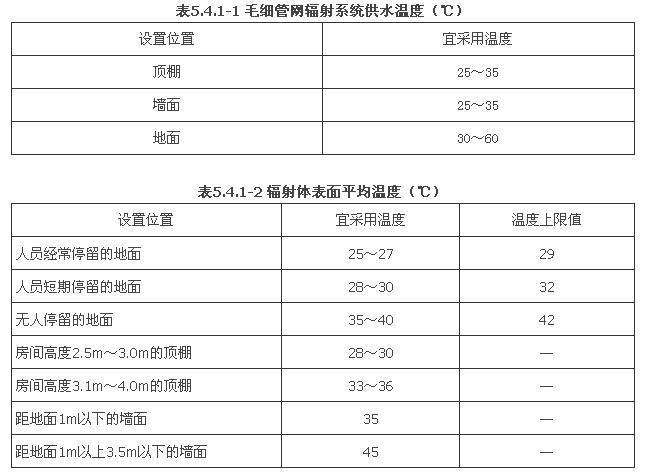

5.4.2 確定地面散熱量時,應校核地面表面平均溫度,確保其不高于表5.4.1-2的溫度上限值;否則應改善建筑熱工性能或設置其他輔助供暖設備,減少地面輻射供暖系統負擔的熱負荷。

5.4.3 熱水地面輻射供暖系統地面構造,應符合下列規定:

1 直接與室外空氣接觸的樓板、與不供暖房間相鄰的地板為供暖地面時,必須設置絕熱層;

2 與土壤接觸的底層,應設置絕熱層;設置絕熱層時,絕熱層與土壤之間應設置防潮層;

3 潮濕房間,填充層上或面層下應設置隔離層。

5.4. 4 毛細管網輻射系統單獨供暖時,宜首先考慮地面埋置方式,地面面積不足時再考慮墻面埋置方式;毛細管網同時用于冬季供暖和夏季供冷時,宜首先考慮頂棚安裝方式,頂棚面積不足時再考慮墻面或地面埋置方式。

5.4.5 熱水地面輻射供暖系統的工作壓力不宜大于0.8MPa,毛細管網輻射系統的工作壓力不應大于0. 6MPa。當超過上述壓力時,應采取相應的措施。

5.4.6 熱水地面輻射供暖塑料加熱管的材質和壁厚的選擇,應根據工程的耐久年限、管材的性能以及系統的運行水溫、工作壓力等條件確定。

5.4.7 在居住建筑中,熱水輻射供暖系統應按戶劃分系統,并配置分水器、集水器;戶內的各主要房間,宜分環路布置加熱管。

5.4.8 加熱管的敷設間距,應根據地面散熱量、室內設計溫度、平均水溫及地面?zhèn)鳠釤嶙璧韧ㄟ^計算確定。

5.4.9 每個環路加熱管的進、出水口,應分別與分水器、集水器相連接。分水器、集水器內徑不應小于總供、回水管內徑,且分水器、集水器最大斷面流速不宜大于0.8m/s。每個分水器、集水器分支環路不宜多于8路。每個分支環路供回水管上均應設置可關斷閥門。

5.4.10 在分水器的總進水管與集水器的總出水管之間,宜設置旁通管,旁通管上應設置閥門。分水器、集水器上均應設置手動或自動排氣閥。

5.4.11 熱水吊頂輻射板供暖,可用于層高為3m~30m建筑物的供暖。

5.4.12 熱水吊頂輻射板的供水溫度宜采用40℃~95℃的熱水,其水質應滿足產品要求。在非供暖季節供暖系統應充水保養。

5.4.13 當采用熱水吊頂輻射板供暖,屋頂耗熱量大于房間總耗熱量的30%時,應加強屋頂保溫措施。

5.4.14 熱水吊頂輻射板的有效散熱量的確定應符合下列規定:

1 當熱水吊頂輻射板傾斜安裝時,應進行修正。輻射板安裝角度的修正系數,應按表5.4.14進行確定:

2 輻射板的管中流體應為紊流。當達不到系統所需最小流量時,輻射板的散熱量應乘以1.18的安全系數。

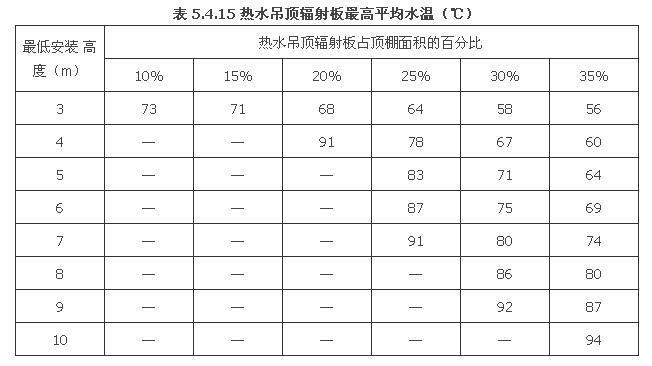

5.4.15 熱水吊頂輻射板的安裝高度,應根據人體的舒適度確定。輻射板的最高平均水溫應根據輻射板安裝高度和其面積占頂棚面積的比例按表5.4.15確定。

5.4.16 熱水吊頂輻射板與供暖系統供、回水管的連接方式,可采用并聯或串聯、同側或異側連接,并應采取使輻射板表面溫度均勻、流體阻力平衡的措施。

5.4.17 布置全面供暖的熱水吊頂輻射板裝置時,應使室內人員活動區輻射照度均勻,并應符合下列規定:

1 安裝吊頂輻射板時,宜沿最長的外墻平行布置;

2 設置在墻邊的輻射板規格應大于在室內設置的輻射板規格;

3 層高小于4m的建筑物,宜選擇較窄的輻射板;

4 房間應預留輻射板沿長度方向熱膨脹余地;

5 輻射板裝置不應布置在對熱敏感的設備附近。

5.5 電加熱供暖

5. 5.1 除符合下列條件之一外,不得采用電加熱供暖:

1 供電政策支持;

2 無集中供暖和燃氣源,且煤或油等燃料的使用受到環?;蛳绹栏裣拗频慕ㄖ?;

3 以供冷為主,供暖負荷較小且無法利用熱泵提供熱源的建筑;

4 采用蓄熱式電散熱器、發熱電纜在夜間低谷電進行蓄熱,且不在用電高峰和平段時間啟用的建筑;

5 由可再生能源發電設備供電,且其發電量能夠滿足自身電加熱量需求的建筑。

5.5.2 電供暖散熱器的形式、電氣安全性能和熱工性能應滿足使用要求及有關規定。

5.5.3 發熱電纜輻射供暖宜采用地板式;低溫電熱膜輻射供暖宜采用頂棚式。輻射體表面平均溫度應符合本規范表5.4.1-2條的有關規定。

5.5.4 發熱電纜輻射供暖和低溫電熱膜輻射供暖的加熱元件及其表面工作溫度,應符合國家現行有關產品標準的安全要求。

5.5.5 根據不同的使用條件,電供暖系統應設置不同類型的溫控裝置。

5.5.6 采用發熱電纜地面輻射供暖方式時,發熱電纜的線功率不宜大于17W/m,且布置時應考慮家具位置的影響;當面層采用帶龍骨的架空木地板時,必須采取散熱措施,且發熱電纜的線功率不應大于10W/m。

5.5.7 電熱膜輻射供暖安裝功率應滿足房間所需熱負荷要求。在頂棚上布置電熱膜時,應考慮為燈具、煙感器、噴頭、風口、音響等預留安裝位置。

5.5.8 安裝于距地面高度180cm以下的電供暖元器件,必須采取接地及剩余電流保護措施。

5.6 燃氣紅外線輻射供暖

5.6.1 采用燃氣紅外線輻射供暖時,必須采取相應的防火和通風換氣等安全措施,并符合國家現行有關燃氣、防火規范的要求。

5.6.2 燃氣紅外線輻射供暖的燃料,可采用天然氣、人工煤氣、液化石油氣等。燃氣質量、燃氣輸配系統應符合現行國家標準《城鎮燃氣設計規范》GB 50028的有關規定。

5.6.3 燃氣紅外線輻射器的安裝高度不宜低于3m。

5.6.4 燃氣紅外線輻射器用于局部工作地點供暖時,其數量不應少于兩個,且應安裝在人體不同方向的側上方。

5.6.5 布置全面輻射供暖系統時,沿四周外墻、外門處的輻射器散熱量不宜少于總熱負荷的60%。

5.6.6 由室內供應空氣的空間應能保證燃燒器所需要的空氣量。當燃燒器所需要的空氣量超過該空間0.5次/h的換氣次數時,應由室外供應空氣。

5.6.7 燃氣紅外線輻射供暖系統采用室外供應空氣時,進風口應符合下列規定:

1 設在室外空氣潔凈區,距地面高度不低于2m;

2 距排風口水平距離大于6m;當處于排風口下方時,垂直距離不小于3m;當處于排風口上方時,垂直距離不小于6m;

3 安裝過濾網。

5.6.8 無特殊要求時,燃氣紅外線輻射供暖系統的尾氣應排至室外。排風口應符合下列規定:

1 設在人員不經常通行的地方,距地面高度不低于2m;

2 水平安裝的排氣管,其排風口伸出墻面不少于0. 5m;

3 垂直安裝的排氣管,其排風口高出半徑為6m以內的建筑物最高點不少于1m;

4 排氣管穿越外墻或屋面處,加裝金屬套管。

5.6.9 燃氣紅外線輻射供暖系統應在便于操作的位置設置能直接切斷供暖系統及燃氣供應系統的控制開關。利用通風機供應空氣時,通風機與供暖系統應設置連鎖開關。

5.7 戶式燃氣爐和戶式空氣源熱泵供暖

5.7.1 當居住建筑利用燃氣供暖時,宜采用戶式燃氣爐供暖。采用戶式空氣源熱泵供暖時,應符合本規范第8.3.1條規定。

5.7.2 戶式供暖系統熱負荷計算時,宜考慮生活習慣、建筑特點、間歇運行等因素進行附加。

5.7.3 戶式燃氣爐應采用全封閉式燃燒、平衡式強制排煙型.

5.7.4 戶式燃氣爐供暖時,供回水溫度應滿足熱源要求;末端供水溫度宜采用混水的方式調節。

5.7.5 戶式燃氣爐的排煙口應保持空氣暢通,且遠離人群和新風口。

5.7.6 戶式空氣源熱泵供暖系統應設置獨立供電回路,其化霜水應集中排放。

5.7.7 戶式供暖系統的供回水溫度、循環泵的揚程應與末端散熱設備相匹配。

5.7.8 戶式供暖系統應具有防凍保護、室溫調控功能,并應設置排氣、泄水裝置。

5.8 熱空氣幕

5.8.1 對嚴寒地區公共建筑經常開啟的外門,應采取熱空氣幕等減少冷風滲透的措施。

5.8.2 對寒冷地區公共建筑經常開啟的外門,當不設門斗和前室時,宜設置熱空氣幕。

5.8.3 公共建筑熱空氣幕送風方式宜采用由上向下送風。

5.8.4 熱空氣幕的送風溫度應根據計算確定。對于公共建筑的外門,不宜高于50℃;對高大外門,不宜高于70℃。

5.8.5 熱空氣幕的出口風速應通過計算確定。對于公共建筑的外門,不宜大于6m/s;對于高大外門,不宜大于25m/s。

5.9 供暖管道設計及水力計算

5.9.1 供暖管道的材質應根據其工作溫度、工作壓力、使用壽命、施工與環保性能等因素,經綜合考慮和技術經濟比較后確定,其質量應符合國家現行有關產品標準的規定。

5.9.2 散熱器供暖系統的供水和回水管道應在熱力入口處與下列系統分開設置:

1 通風與空調系統;

2 熱風供暖與熱空氣幕系統;

3 生活熱水供應系統;

4 地面輻射供暖系統;

5 其他需要單獨熱計量的系統。

5.9.3 集中供暖系統的建筑物熱力入口,應符合下列規定:

1 供水、回水管道上應分別設置關斷閥、溫度計、壓力表;

2 應設置過濾器及旁通閥;

3 應根據水力平衡要求和建筑物內供暖系統的調節方式,選擇水力平衡裝置;

4 除多個熱力入口設置一塊共用熱量表的情況外,每個熱力入口處均應設置熱量表,且熱量表宜設在回水管上。

5.9.4 供暖干管和立管等管道(不含建筑物的供暖系統熱力入口)上閥門的設置應符合下列規定:

1 供暖系統的各并聯環路,應設置關閉和調節裝置;

2 當有凍結危險時,立管或支管上的閥門至干管的距離不應大于120mm;

3 供水立管的始端和回水立管的末端均應設置閥門,回水立管上還應設置排污、泄水裝置;

4 共用立管分戶獨立循環供暖系統,應在連接共用立管的進戶供、回水支管上設置關閉閥。

5.9.5 當供暖管道利用自然補償不能滿足要求時,應設置補償器。

5.9.6 供暖系統水平管道的敷設應有一定的坡度,坡向應有利于排氣和泄水。供回水支、干管的坡度宜采用0.003,不得小于0.002;立管與散熱器連接的支管,坡度不得小于0.01;當受條件限制,供回水干管(包括水平單管串聯系統的散熱器連接管)無法保持必要的坡度時,局部可無坡敷設,但該管道內的水流速不得小于0.25m/s;對于汽水逆向流動的蒸汽管,坡度不得小于0.005。

5.9.7 穿越建筑物基礎、伸縮縫、沉降縫、防震縫的供暖管道,以及埋設在建筑結構里的立管,應采取預防建筑物下沉而損壞管道的措施。

5.9.8 當供暖管道必須穿越防火墻時,應預埋鋼套管,并在穿墻處一側設置固定支架,管道與套管之間的空隙應采用耐火材料封堵。

5.9.9 供暖管道不得與輸送蒸汽燃點低于或等于120℃的可燃液體或可燃、腐蝕性氣體的管道在同一條管溝內平行或交叉敷設。

5.9.10 符合下列情況之一時,室內供暖管道應保溫:

1 管道內輸送的熱媒必須保持一定參數;

2 管道敷設在管溝、管井、技術夾層、閣樓及頂棚內等導致無益熱損失較大的空間內或易被凍結的地方;

3 管道通過的房間或地點要求保溫。

5.9.11 室內熱水供暖系統的設計應進行水力平衡計算,并應采取措施使設計工況時各并聯環路之間(不包括共用段)的壓力損失相對差額不大于15%.

5.9.12 室內供暖系統總壓力應符合下列規定:

1 不應大于室外熱力網給定的資用壓力降;

2 應滿足室內供暖系統水力平衡的要求;

3 供暖系統總壓力損失的附加值宜取10%。

5.9.13 室內供暖系統管道中的熱媒流速,應根據系統的水力平衡要求及防噪聲要求等因素確定,最大流速不宜超過表5.9.13的限值。

5.9.14 熱水垂直雙管供暖系統和垂直分層布置的水平單管串聯跨越式供暖系統,應對熱水在散熱器和管道中冷卻而產生自然作用壓力的影響采取相應的技術措施。
5.9.15 供暖系統供水、供汽干管的末端和回水干管始端的管徑不應小于DN20,低壓蒸汽的供汽干管可適當放大。
5.9.16 靜態水力平衡閥或自力式控制閥的規格應按熱媒設計流量、工作壓力及閥門允許壓降等參數經計算確定;其安裝位置應保證閥門前后有足夠的直管段,沒有特別說明的情況下,閥門前直管段長度不應小于5倍管徑,閥門后直管段長度不應小于2倍管徑。

5.9.17 蒸汽供暖系統,當供汽壓力高于室內供暖系統的工作壓力時,應在供暖系統入口的供汽管上裝設減壓裝置。

5.9.18 高壓蒸汽供暖系統最不利環路的供汽管,其壓力損失不應大于起始壓力的25%。
5.9.19 蒸汽供暖系統的凝結水回收方式,應根據二次蒸汽利用的可能性以及室外地形、管道敷設方式等情況,分別采用以下回水方式:
1 閉式滿管回水;
2 開式水箱自流或機械回水;
3 余壓回水。
5.9.20 高壓蒸汽供暖系統,疏水器前的凝結水管不應向上抬升;疏水器后的凝結水管向上抬升的高度應經計算確定。當疏水器本身無止回功能時,應在疏水器后的凝結水管上設置止回閥。
5.9.21 疏水器至回水箱或二次蒸發箱之間的蒸汽凝結水管,應按汽水乳狀體進行計算。
5.9.22 熱水和蒸汽供暖系統,應根據不同情況,設置排氣、泄水、排污和疏水裝置。

5.10 集中供暖系統熱計量與室溫調控

5.10.1 集中供暖的新建建筑和既有建筑節能改造必須設置熱量計量裝置,并具備室溫調控功能。用于熱量結算的熱量計量裝置必須采用熱量表。

5.10.2 熱量計量裝置設置及熱計量改造應符合下列規定:

1 熱源和換熱機房應設熱量計量裝置;居住建筑應以樓棟為對象設置熱量表。對建筑類型相同、建設年代相近、圍護結構做法相同、用戶熱分攤方式一致的若干棟建筑,也可設置一個共用的熱量表;

2 當熱量結算點為樓棟或者換熱機房設置的熱量表時,分戶熱計量應采取用戶熱分攤的方法確定。在同一個熱量結算點內,用戶熱分攤方式應統一,儀表的種類和型號應一致;

3 當熱量結算點為每戶安裝的戶用熱量表時,可直接進行分戶熱計量;

4 供暖系統進行熱計量改造時,應對系統的水力工況進行校核。當熱力入口資用壓差不能滿足既有供暖系統要求時,應采取提高管網循環泵揚程或增設局部加壓泵等補償措施,以滿足室內系統資用壓差的需要。

5.10.3 用于熱量結算的熱量表的選型和設置應符合下列規定:

1 熱量表應根據公稱流量選型,并校核在系統設計流量下的壓降。公稱流量可按設計流量的80%確定;

2 熱量表的流量傳感器的安裝位置應符合儀表安裝要求,且宜安裝在回水管上。

5.10.4 新建和改擴建散熱器室內供暖系統,應設置散熱器恒溫控制閥或其他自動溫度控制閥進行室溫調控。散熱器恒溫控制閥的選用和設置應符合下列規定:

1 當室內供暖系統為垂直或水平雙管系統時,應在每組散熱器的供水支管上安裝高阻恒溫控制閥;超過5層的垂直雙管系統宜采用有預設阻力調節功能的恒溫控制閥;

2 單管跨越式系統應采用低阻力兩通恒溫控制閥或三通恒溫控制閥;

3 當散熱器有罩時,應采用溫包外置式恒溫控制閥;

4 恒溫控制閥應具有產品合格證、使用說明書和質量檢測部門出具的性能測試報告,其調節性能等指標應符合現行行業標準《散熱器恒溫控制閥》JG/T 195的有關要求。
5.10.5 低溫熱水地面輻射供暖系統應具有室溫控制功能;室溫控制器宜設在被控溫的房間或區域內;自動控制閥宜采用熱電式控制閥或自力式恒溫控制閥。自動控制閥的設置可采用分環路控制和總體控制兩種方式,并應符合下列規定:

1 采用分環路控制時,應在分水器或集水器處,分路設置自動控制閥,控制房間或區域保持各自的設定溫度值。自動控制閥也可內置于集水器中;

2 采用總體控制時,應在分水器總供水管或集水器回水管上設置一個自動控制閥,控制整個用戶或區域的室內溫度。

5.10.6 熱計量供暖系統應適應室溫調控的要求;當室內供暖系統為變流量系統時,不應設自力式流量控制閥,是否設置自力式壓差控制閥應通過計算熱力入口的壓差變化幅度確定。

6通 風

6.1 一般規定

6.1.1 當建筑物存在大量余熱余濕及有害物質時,宜優先采用通風措施加以消除。建筑通風應從總體規劃、建筑設計和工藝等方面采取有效的綜合預防和治理措施G1

6.1.2 對不可避免放散的有害或污染環境的物質,在排放前必須采取通風凈化措施,并達到國家有關大氣環境質量標準和各種污染物排放標準的要求。

6.1.3 應首先考慮采用自然通風消除建筑物余熱、余濕和進行室內污染物濃度控制。對于室外空氣污染和噪聲污染嚴重的地區,不宜采用自然通風。當自然通風不能滿足要求時,應采用機械通風,或自然通風和機械通風結合的復合通風。

6.1.4 設有機械通風的房間,人員所需的新風量應滿足第3.0.6條的要求。

6.1.5 對建筑物內放散熱、蒸汽或有害物質的設備,宜采用局部排風。當不能采用局部排風或局部排風達不到衛生要求時,應輔以全面通風或采用全面通風。

6.1.6 凡屬下列情況之一時,應單獨設置排風系統:

1 兩種或兩種以上的有害物質混合后能引起燃燒或爆炸時;

2 混合后能形成毒害更大或腐蝕性的混合物、化合物時;

3 混合后易使蒸汽凝結并聚積粉塵時;

4 散發劇毒物質的房間和設備;

5 建筑物內設有儲存易燃易爆物質的單獨房間或有防火防爆要求的單獨房間;

6 有防疫的衛生要求時。

6.1.7 室內送風、排風設計時,應根據污染物的特性及污染源的變化,優化氣流組織設計;不應使含有大量熱、蒸汽或有害物質的空氣流入沒有或僅有少量熱、蒸汽或有害物質的人員活動區,且不應破壞局部排風系統的正常工作。

6.1.8 采用機械通風時,重要房間或重要場所的通風系統應具備防止以空氣傳播為途徑的疾病通過通風系統交叉?zhèn)魅镜墓δ堋?/p>

6.1.9 進入室內或室內產生的有害物質數量不能確定時,全面通風量可按類似房間的實測資料或經驗數據,按換氣次數確定,亦叫按國家現行的各相關行業標準執行。

6.1.10 同時放散余熱、余濕和有害物質時,全面通風量應按其中所需最大的空氣量確定。多種有害物質同時放散于建筑物內時,其全面通風量的確定應符合現行國家有關工業企業設計衛生標準的有關規定。

6.1.11 建筑物的通風系統設計應符合國家現行防火規范要求。

6.2 自然通風

6.2.1 利用自然通風的建筑在設計時,應符合下列規定:

1 利用穿堂風進行自然通風的建筑,其迎風面與夏季最多風向宜成60°~90°角,且不應小于45°,同時應考慮可利用的春秋季風向以充分利用自然通風;

2 建筑群平面布置應重視有利自然通風因素,如優先考慮錯列式、斜列式等布置形式。

6.2.2 自然通風應采用阻力系數小、噪聲低、易于操作和維修的進排風口或窗扇。嚴寒寒冷地區的進排風口還應考慮保溫措施。

6.2.3 夏季自然通風用的進風口,其下緣距室內地面的高度不宜大于1.2m。自然通風進風口應遠離污染源3m以上;冬季自然通風用的進風口,當其下緣距室內地面的高度小于4m時,宜采取防止冷風吹向人員活動區的措施。

6.2.4 采用自然通風的生活、工作的房間的通風開口有效面積不應小于該房間地板面積的5%;廚房的通風開口有效面積不應小于該房間地板面積的10%,并不得小于0.60m2。

6.2.5 自然通風設計時,宜對建筑進行自然通風潛力分析,依據氣候條件確定自然通風策略并優化建筑設計。

6.2.6 采用自然通風的建筑,自然通風量的計算應同時考慮熱壓以及風壓的作用。

6.2.7 熱壓作用的通風量,宜按下列方法確定:

1 室內發熱量較均勻、空間形式較簡單的單層大空間建筑,可采用簡化計算方法確定;

2 住宅和辦公建筑中,考慮多個房間之間或多個樓層之間的通風,可采用多區域網絡法進行計算;

3 建筑體形復雜或室內發熱量明顯不均的建筑,可按計算流體動力學(CFD)數值模擬方法確定。

6.2.8 風壓作用的通風量,宜按下列原則確定:

1 分別計算過渡季及夏季的自然通風量,并按其最小值確定;

2 室外風向按計算季節中的當?shù)厥彝庾疃囡L向確定;

3 室外風速按基準高度室外最多風向的平均風速確定。當采用計算流體動力學(CFD)數值模擬時,應考慮當?shù)氐匦螚l件及其梯度風、遮擋物的影響;

4 僅當建筑迎風面與計算季節的最多風向成45°~90°角時,該面上的外窗或有效開口利用面積可作為進風口進行計算。

6.2.9 宜結合建筑設計,合理利用被動式通風技術強化自然通風。被動通風可采用下列方式:

1 當常規自然通風系統不能提供足夠風量時,可采用捕風裝置加強自然通風;

2 當采用常規自然通風難以排除建筑內的余熱、余濕或污染物時,可采用屋頂無動力風帽裝置,無動力風帽的接口直徑宜與其連接的風管管徑相同;

3 當建筑物利用風壓有局限或熱壓不足時,可采用太陽能誘導等通風方式。

6.3 機械通風

6.3.1 機械送風系統進風口的位置,應符合下列規定:

1 應設在室外空氣較清潔的地點;

2 應避免進風、排風短路;

3 進風口的下緣距室外地坪不宜小于2m,當設在綠化地帶時,不宜小于1m。

6.3.2 建筑物全面排風系統吸風口的布置,應符合下列規定:

1 位于房間上部區域的吸風口,除用于排除氫氣與空氣混合物時,吸風口上緣至頂棚平面或屋頂?shù)木嚯x不大于0.4m;

2 用于排除氫氣與空氣混合物時,吸風口上緣至頂棚平面或屋頂?shù)木嚯x不大于0.1m;

3 用于排出密度大于空氣的有害氣體時,位于房間下部區域的排風口,其下緣至地板距離不大于0.3m;

4 因建筑結構造成有爆炸危險氣體排出的死角處,應設置導流設施。

6.3.3 選擇機械送風系統的空氣加熱器時,室外空氣計算參數應采用供暖室外計算溫度;當其用于補償全面排風耗熱量時,應采用冬季通風室外計算溫度。

6.3.4 住宅通風系統設計應符合下列規定:

1 自然通風不能滿足室內衛生要求的住宅,應設置機械通風系統或自然通風與機械通風結合的復合通風系統。室外新風應先進入人員的主要活動區;

2 廚房、無外窗衛生間應采用機械排風系統或預留機械排風系統開口,且應留有必要的進風面積;

3 廚房和衛生間全面通風換氣次數不宜小于3次/h;

4 廚房、衛生間宜設豎向排風道,豎向排風道應具有防火、防倒灌及均勻排氣的功能,并應采取防止支管回流和豎井泄漏的措施。頂部應設置防止室外風倒灌裝置。

6.3.5 公共廚房通風應符合下列規定:

1 發熱量大且散發大量油煙和蒸汽的廚房設備應設排氣罩等局部機械排風設施;其他區域當自然通風達不到要求時,應設置機械通風;

2 采用機械排風的區域,當自然補風滿足不了要求時,應采用機械補風。廚房相對于其他區域應保持負壓,補風量應與排風量相匹配,且宜為排風量的80%~90%。嚴寒和寒冷地區宜對機械補風采取加熱措施;

3 產生油煙設備的排風應設置油煙凈化設施,其油煙排放濃度及凈化設備的最低去除效率不應低于國家現行相關標準的規定,排風口的位置應符合本規范第6.6.18條的規定;

4 廚房排油煙風道不應與防火排煙風道共用;

5 排風罩、排油煙風道及排風機設置安裝應便于油、水的收集和油污清理,且應采取防止油煙氣味外溢的措施。

6.3.6 公共衛生間和浴室通風應符合下列規定:

1 公共衛生間應設置機械排風系統。公共浴室宜設氣窗;無條件設氣窗時,應設獨立的機械排風系統。應采取措施保證浴室、衛生間對更衣室以及其他公共區域的負壓;

2 公共衛生間、浴室及附屬房間采用機械通風時,其通風量宜按換氣次數確定。

6.3.7 設備機房通風應符合下列規定:

1 設備機房應保持良好的通風,無自然通風條件時,應設置機械通風系統。設備有特殊要求時,其通風應滿足設備工藝要求;

2 制冷機房的通風應符合下列規定:

1)制冷機房設備間排風系統宜獨立設置且應直接排向室外。冬季室內溫度不宜低于10℃,夏季不宜高于35℃,冬季值班溫度不應低于5℃;

2)機械排風宜按制冷劑的種類確定事故排風口的高度。當設于地下制冷機房,且泄漏氣體密度大于空氣時,排風口應上、下分別設置;

3)氟制冷機房應分別計算通風量和事故通風量。當機房內設備放熱量的數據不全時,通風量可取(4~6)次/h。事故通風量不應小于12次/h。事故排風口上沿距室內地坪的距離不應大于1.2m:

4)氨冷凍站應設置機械排風和事故通風排風系統。通風量不應小于3次/h,事故通風量宜按183m3/(┫?h)進行計算,且最小排風量不應小于34000m3/h。事故排風機應選用防爆型,排風口應位于側墻高處或屋頂;

5)直燃溴化鋰制冷機房宜設置獨立的送、排風系統。燃氣直燃溴化鋰制冷機房的通風量不應小于6次/h,事故通風量不應小于12次/h。燃油直燃溴化鋰制冷機房的通風量不應小于3次/h,事故通風量不應小于6次/h。機房的送風量應為排風量與燃燒所需的空氣量之和;

3 柴油發電機房宜設置獨立的送、排風系統。其送風量應為排風量與發電機組燃燒所需的空氣量之和;

4 變配電室宜設置獨立的送、排風系統。設在地下的變配電室送風氣流宜從高低壓配電區流向變壓器區,從變壓器區排至室外。排風溫度不宜高于40℃。當通風無法保障變配電室設備工作要求時,宜設置空調降溫系統;

5 泵房、熱力機房、中水處理機房、電梯機房等采用機械通風時,換氣次數可按表6.3.7選用。

6.3.8 汽車庫通風應符合下列規定:

1 自然通風時,車庫內CO最高允許濃度大于30mg/m3時,應設機械通風系統;

2 地下汽車庫,宜設置獨立的送風、排風系統;具備自然進風條件時,可采用自然進風、機械排風的方式。室外排風口應設于建筑下風向,且遠離人員活動區并宜作消聲處理;

3 送排風量宜采用稀釋濃度法計算,對于單層停放的汽車庫可采用換氣次數法計算,并應取兩者較大值。送風量宜為排風量的80%~90%;

4 可采用風管通風或誘導通風方式,以保證室內不產生氣流死角;

5 車流量隨時間變化較大的車庫,風機宜采用多臺并聯方式或設置風機調速裝置;

6 嚴寒和寒冷地區,地下汽車庫宜在坡道出入口處設熱空氣幕;

7 車庫內排風與排煙可共用一套系統,但應滿足消防規范要求。

6.3.9 事故通風應符合下列規定:

1 可能突然放散大量有害氣體或有爆炸危險氣體的場所應設置事故通風。事故通風量宜根據放散物的種類、安全及衛生濃度要求,按全面排風計算確定,且換氣次數不應小于12次/h;

2 事故通風應根據放散物的種類,設置相應的檢測報警及控制系統。事故通風的手動控制裝置應在室內外便于操作的地點分別設置;

3 放散有爆炸危險氣體的場所應設置防爆通風設備;

4 事故排風宜由經常使用的通風系統和事故通風系統共同保證,當事故通風量大于經常使用的通風系統所要求的風量時,宜設置雙風機或變頻調速風機;但在發生事故時,必須保證事故通風要求;

5 事故排風系統室內吸風口和傳感器位置應根據放散物的位置及密度合理設計;

6 事故排風的室外排風口應符合下列規定:

1)不應布置在人員經常停留或經常通行的地點以及鄰近窗戶、天窗、室門等設施的位置;

2)排風口與機械送風系統的進風口的水平距離不應小于20m;當水平距離不足20m時,排風口應高出進風口,并不宜小于6m;

3)當排氣中含有可燃氣體時,事故通風系統排風口應遠離火源30m以上,距可能火花濺落地點應大于20m;

4)排風口不應朝向室外空氣動力陰影區,不宜朝向空氣正壓區。

6.4 復合通風

6.4.1 大空間建筑及住宅、辦公室、教室等易于在外墻上開窗并通過室內人員自行調節實現自然通風的房間,宜采用自然通風和機械通風結合的復合通風。

6.4.2 復合通風中的自然通風量不宜低于聯合運行風量的30%。復合通風系統設計參數及運行控制方案應經技術經濟及節能綜合分析后確定。

6.4.3 復合通風系統應具備工況轉換功能,并應符合下列規定:

1 應優先使用自然通風;

2 當控制參數不能滿足要求時,啟用機械通風;

3 對設置空調系統的房間,當復合通風系統不能滿足要求時,關閉復合通風系統,啟動空調系統。

6.4.4 高度大于15m的大空間采用復合通風系統時,宜考慮溫度分層等問題。

6.5 設備選擇與布置

6.5.1 通風機應根據管路特性曲線和風機性能曲線進行選擇,并應符合下列規定:

1 通風機風量應附加風管和設備的漏風量。送、排風系統可附加5%~10%,排煙兼排風系統宜附加10%一20%;

2 通風機采用定速時,通風機的壓力在計算系統壓力損失上宜附加10%~15%;

3 通風機采用變速時,通風機的壓力應以計算系統總壓力損失作為額定壓力;

4 設計工況下,通風機效率不應低于其最高效率的90%;

5 兼用排煙的風機應符合國家現行建筑設計防火規范的規定。

6.5.2 選擇空氣加熱器、空氣冷卻器和空氣熱回收裝置等設備時,應附加風管和設備等的漏風量。系統允許漏風量不應超過第6.5. 1條的附加風量。

6.5.3 通風機輸送非標準狀態空氣時,應對其電動機的軸功率進行驗算。

6.5.4 多臺風機并聯或串聯運行時,宜選擇相同特性曲線的通風機。

6.5.5 當通風系統使用時間較長且運行工況(風量、風壓)有較大變化時,通風機宜采用雙速或變速風機。

6.5.6 排風系統的風機應盡可能靠近室外布置。

6.5.7 符合下列條件之一時,通風設備和風管應采取保溫或防凍等措施:

1 所輸送空氣的溫度相對環境溫度較高或較低,且不允許所輸送空氣的溫度有較顯著升高或降低時;

2 需防止空氣熱回收裝置結露(凍結)和熱量損失時;

3 排出的氣體在進入大氣前,可能被冷卻而形成凝結物堵塞或腐蝕風管時。

6.5. 8 通風機房不宜與要求安靜的房間貼鄰布置。如必須貼鄰布置時,應采取可靠的消聲隔振措施。

6.5.9 排除、輸送有燃燒或爆炸危險混合物的通風設備和風管,均應采取防靜電接地措施(包括法蘭跨接),不應采用容易積聚靜電的絕緣材料制作。

6.5.10 空氣中含有易燃易爆危險物質的房間中的送風、排風系統應采用防爆型通風設備;送風機如設置在單獨的通風機房內且送風干管上設置止回閥時,可采用非防爆型通風設備。

6.6 風管設計

6.6.1 通風、空調系統的風管,宜采用圓形、扁圓形或長、短邊之比不宜大于4的矩形截面。風管的截面尺寸宜按現行國家標準《通風與空調工程施工質量驗收規范》GB 50243的有關規定執行。

6.6.2 通風與空調系統的風管材料、配件及柔性接頭等應符合現行國家標準《建筑設計防火規范》GB 50016的有關規定。當輸送腐蝕性或潮濕氣體時,應采用防腐材料或采取相應的防腐措施。

6.6.3 通風與空調系統風管內的空氣流速宜按表6.6.3采用。

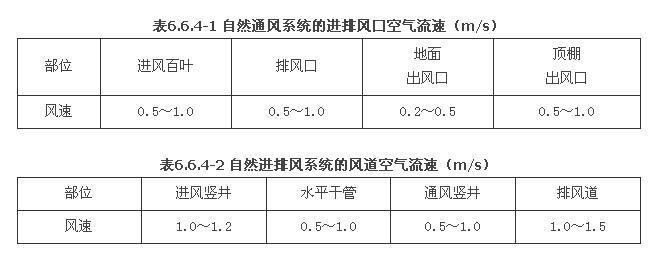

6.6.4 自然通風的進排風口風速宜按表6.6.4-1采用。自然通風的風道內風速宜按表6.6.4-2采用。

6.6.5 機械通風的進排風口風速宜按表6.6.5采用。

6.6.6 通風與空調系統各環路的壓力損失應進行水力平衡計算。各并聯環路壓力損失的相對差額,不宜超過15%。當通過調整管徑仍無法達到上述要求時,應設置調節裝置。

6.6.7 風管與通風機及空氣處理機組等振動設備的連接處,應裝設柔性接頭,其長度宜為150mm~300mm。

6.6.8 通風、空調系統通風機及空氣處理機組等設備的進風或出風口處宜設調節閥,調節閥宜選用多葉式或花瓣式。

6.6.9 多臺通風機并聯運行的系統應在各自的管路上設置止回或自動關斷裝置。

6.6.10 通風與空調系統的風管布置,防火閥、排煙閥、排煙口等的設置,均應符合國家現行有關建筑設計防火規范的規定。

6.6.11 矩形風管采取內外同心弧形彎管時,曲率半徑宜大于1.5倍的平面邊長;當平面邊長大于500mm,且曲率半徑小于1.5倍的平面邊長時,應設置彎管導流葉片。

6. 6.12 風管系統的主干支管應設置風管測定孔、風管檢查孔和清洗孔。

6.6.13 高溫煙氣管道應采取熱補償措施。

6.6.14 輸送空氣溫度超過80℃的通風管道,應采取一定的保溫隔熱措施,其厚度按隔熱層外表面溫度不超過80℃確定。

6.6.15 當風管內設有電加熱器時,電加熱器前后各800mm范圍內的風管和穿過設有火源等容易起火房間的風管及其保溫材料均應采用不燃材料。

6.6.16 可燃氣體管道、可燃液體管道和電線等,不得穿過風管的內腔,也不得沿風管的外壁敷設??扇細怏w管道和可燃液體管道,不應穿過通風、空調機房。

6.6.17 當風管內可能產生沉積物、凝結水或其他液體時,風管應設置不小于0.005的坡度,并在風管的最低點和通風機的底部設排液裝置;當排除有氫氣或其他比空氣密度小的可燃氣體混合物時,排風系統的風管應沿氣體流動方向具有上傾的坡度,其值不小于0.005。

6.6.18 對于排除有害氣體的通風系統,其風管的排風口宜設置在建筑物頂端,且宜采用防雨風帽。屋面送、排(煙)風機的吸、排風(煙)口應考慮冬季不被積雪掩埋的措施。

7空氣調節

7.1 一般規定

7.1.1 符合下列條件之一時,應設置空氣調節:

1 采用供暖通風達不到人體舒適、設備等對室內環境的要求,或條件不允許、不經濟時;

2 采用供暖通風達不到工藝對室內溫度、濕度、潔凈度等要求時;

3 對提高工作效率和經濟效益有顯著作用時;

4 對身體健康有利,或對促進康復有效果時。

7.1.2 空調區宜集中布置。功能、溫濕度基數、使用要求等相近的空調區宜相鄰布置。

7.1.3 工藝性空調在滿足空調區環境要求的條件下,宜減少空調區的面積和散熱、散濕設備。

7.1.4 采用局部性空調能滿足空調區環境要求時,不應采用全室性空調。高大空間僅要求下部區域保持一定的溫濕度時,宜采用分層空調。

7.1.5 空調區內的空氣壓力,應滿足下列要求:

1 舒適性空調,空調區與室外或空調區之間有壓差要求時,其壓差值宜取5Pa~1OPa,最大不應超過30Pa;

2 工藝性空調,應按空調區環境要求確定。

7.1.6 舒適性空調區建筑熱工,應根據建筑物性質和所處的建筑氣候分區設計,并符合國家現行節能設計標準的有關規定。

7.1.7 工藝性空調區圍護結構傳熱系數,應符合國家現行節能設計標準的有關規定,并不應大于表7.1.7中的規定值。

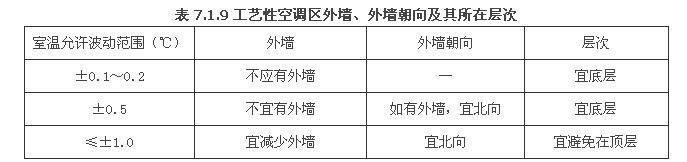

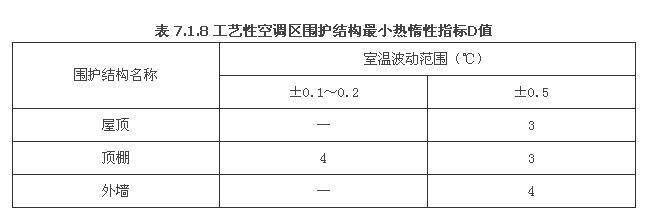

7.1.8 工藝性空調區,當室溫波動范圍小于或等于±0.5℃時,其圍護結構的熱惰性指標,不應小于表7.1.8的規定。

7.1.9 工藝性空調區的外墻、外墻朝向及其所在層次,應符合表7.1.9的要求。

注:1 室溫允許波動范圍小于或等于±0.5℃的空調區,宜布置在室溫允許波動范圍較大的空調區之中,當布置在單層建筑物內時,宜設通風屋頂;

2 本條與本規范第7.1.10條規定的“北向”,適用于北緯23.5°以北的地區;北緯23.5°及其以南的地區,可相應地采用南向。

7.1.10 工藝性空調區的外窗,應符合下列規定:

1 室溫波動范圍大于等于±1.O℃時,外窗宜設置在北向;

2 室溫波動范圍小于±1.O℃時,不應有東西向外窗;

3 室溫波動范圍小于±0.5℃時,不宜有外窗,如有外窗應設置在北向。

7.1.11 工藝性空調區的門和門斗,應符合表7.1.11的要求。舒適性空調區開啟頻繁的外門,宜設門斗、旋轉門或彈簧門等,必要時宜設置空氣幕。

7.1.12 下列情況,宜對空調系統進行全年能耗模擬計算:

1 對空調系統設計方案進行對比分析和優化時;

2 對空調系統節能措施進行評估時。

7.2 空調負荷計算

7.2.1除在方案設計或初步設計階段可使用熱、冷負荷指標進行必要的估算外,施工圖設計階段應對空調區的冬季熱負荷和夏季逐時冷負荷進行計算。

7.2.2 空調區的夏季計算得熱量,應根據下列各項確定:

1 通過圍護結構傳入的熱量;

2 通過透明圍護結構進入的太陽輻射熱量;

3 人體散熱量;

4 照明散熱量;

5 設備、器具、管道及其他內部熱源的散熱量;

6 食品或物料的散熱量;

7 滲透空氣帶入的熱量;

8 伴隨各種散濕過程產生的潛熱量。

7.2.3 空調區的夏季冷負荷,應根據各項得熱量的種類、性質以及空調區的蓄熱特性,分別進行計算。

7.2.4 空調區的下列各項得熱量,應按非穩態方法計算其形成的夏季冷負荷,不應將其逐時值直接作為各對應時刻的逐時冷負荷值:

1 通過圍護結構傳入的非穩態傳熱量;

2 通過透明圍護結構進入的太陽輻射熱量;

3 人體散熱量;

4 非全天使用的設備、照明燈具散熱量等。

7.2.5 空調區的下列各項得熱量,可按穩態方法計算其形成的夏季冷負荷:

1 室溫允許波動范圍大于或等于±1℃的空調區,通過非輕型外墻傳入的傳熱量;

2 空調區與鄰室的夏季溫差大于3℃時,通過隔墻、樓板等內圍護結構傳入的傳熱量;

3 人員密集空調區的人體散熱量;

4 全天使用的設備、照明燈具散熱量等。

7.2.6 空調區的夏季冷負荷計算,應符合下列規定:

1 舒適性空調可不計算地面?zhèn)鳠嵝纬傻睦湄摵?;工藝性空調有外墻時,宜計算距外墻2m范圍內的地面?zhèn)鳠嵝纬傻睦湄摵桑?/p>

2 計算人體、照明和設備等散熱形成的冷負荷時,應考慮人員群集系數、同時使用系數、設備功率系數和通風保溫系數等;

3 屋頂處于空調區之外時,只計算屋頂進入空調區的輻射部分形成的冷負荷;高大空間采用分層空調時,空調區的逐時冷負荷可按全室性空調計算的逐時冷負荷乘以小于1的系數確定。

7.2.7 空調區的夏季冷負荷宜采用計算軟件進行計算;采用簡化計算方法時,按非穩態方法計算的各項逐時冷負荷,宜按下列方法計算。

1 通過圍護結構傳入的非穩態傳熱形成的逐時冷負荷,按式(7.2.7-1)~式(7.2.7-3)計算:

CLwq=KF(tw1q—tn) ? ? ? ? ?(7.2.7-1)

CLwm=KF(tw1m—tn) ? ? ? ? ?(7.2.7-2)

CLwc=KF(tw1c—tn) ? ? ? ? ? ? (7.2.7-3)

式中:CLwq——外墻傳熱形成的逐時冷負荷(W);

CLwm——屋面?zhèn)鳠嵝纬傻闹饡r冷負荷(W);

CLwc——外窗傳熱形成的逐時冷負荷(W);

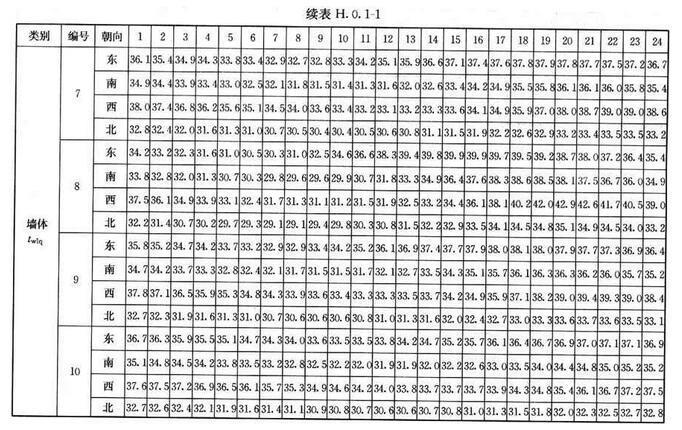

K——外墻、屋面或外窗傳熱系數[W/(┫.K)]F——外墻的逐時冷負荷計算溫度(℃),可按本規范附錄H確定;

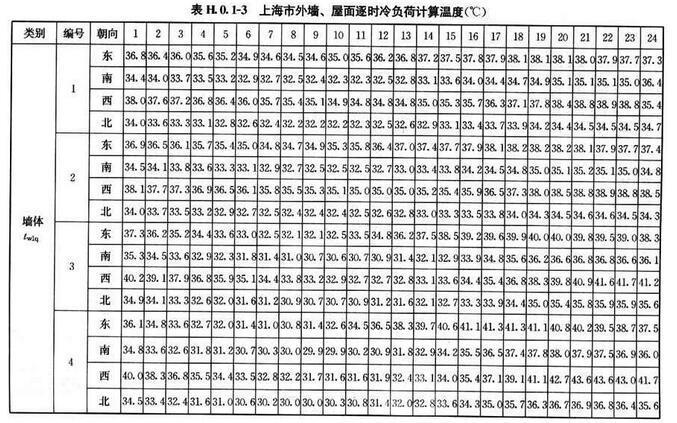

tw1q——外墻的逐時冷負荷計算溫度(℃),可按本規范附錄H確定。

tw1m——屋面的逐時冷負荷計算溫度(℃),可按本規范附錄H確定;

tn——夏季空調區設計溫度(℃)。

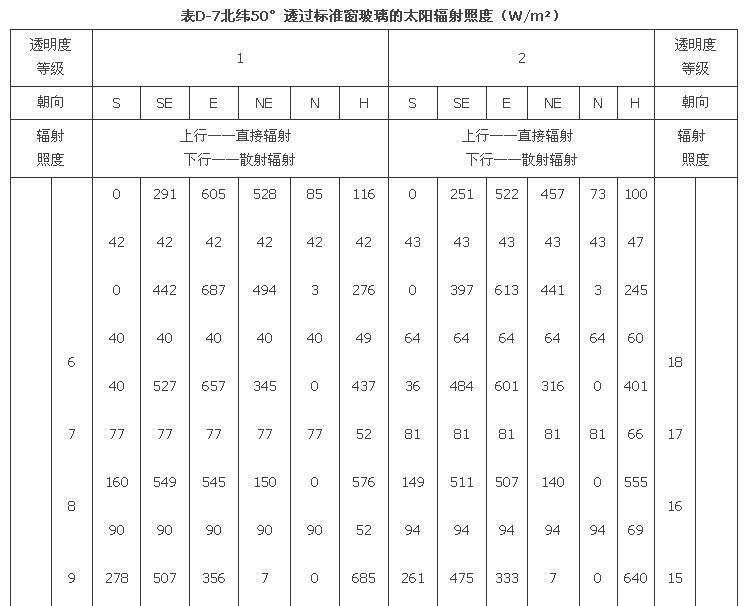

2 透過玻璃窗進入的太陽輻射得熱形成的逐時冷負荷,按式(7.2.7-4)計算:

式中:CLc——透過玻璃窗進入的太陽輻射得熱形成的逐時冷負荷;

Ccl——透過無遮陽標準玻璃太陽輻射冷負荷系數,可按本規范附錄H確定;

Cz——外窗綜合遮擋系數;

Cw——外遮陽修正系數;

Cn——內遮陽修正系數;

Cs——玻璃修正系數;

Djmax——夏季日射得熱因數最大值,可按本規范附錄H確定;

Fc——窗玻璃凈面積(┫)

3 人體、照明和設備等散熱形成的逐時冷負荷,分別按式(7.2.7-6)~式(7.2.7-8)計算:

式中:CLrt——人體散熱形成的逐時冷負荷(W);

Cclrt——人體冷負荷系數,可按本規范附錄H確定;

Ф——群集系數;

Qrt——人體散熱量(W);

CLzm——照明修正系數;

Cclzm——照明冷負荷系數,可按本規范附錄H確定;

Czm——照明修正系數;

CLsb——設備散熱形成的逐時冷負荷(W);

Cclsb——設備冷負荷系數,可按本規范附錄H確定;

Csb——設備修正系數;

Qsb——設備散熱量(W).

7.2.8 按穩態方法計算的空調區夏季冷負荷,宜按下列方法計算。

1 室溫允許波動范圍大于或等于±1. 0℃的空調區,其非輕型外墻傳熱形成的冷負荷,可近似按式(7.2.8-1)計算:

式中:tzp——夏季空調室外計算日平均綜合溫度(℃);

twp——夏季空調室外計算日平均溫度(℃),按本規范第4.1.10條的規定確定;

Jp——圍護結構所在朝向太陽總輻射照度的日平均值(W/┫);

αw——圍護結構外表面換熱系數[W/(┫.K)]

2 空調區與鄰室的夏季溫差大于3℃時,其通過隔墻、樓板等內圍護結構傳熱形成的冷負荷可按式(7.2.8-3)計算:

式中:CLwn——內圍護結構傳熱形成的冷負荷(W);

△tls——鄰室計算平均溫度與夏季空調室外計算日平均溫度的差值(℃)。

7.2.9 空調區的夏季計算散濕量,應考慮散濕源的種類、人員群集系數、同時使用系數以及通風系數等,并根據下列各項確定:

1 人體散濕量;

2 滲透空氣帶入的濕量;

3 化學反應過程的散濕量;

4 非圍護結構各種潮濕表面、液面或液流的散濕量;

5 食品或氣體物料的散濕量;

6 設備散濕量;

7 圍護結構散濕量。

7.2.10 空調區的夏季冷負荷,應按空調區各項逐時冷負荷的綜合最大值確定。

7.2.11 空調系統的夏季冷負荷,應按下列規定確定:

1 末端設備設有溫度自動控制裝置時,空調系統的夏季冷負荷按所服務各空調區逐時冷負荷的綜合最大值確定;

2 末端設備無溫度自動控制裝置時,空調系統的夏季冷負荷按所服務各空調區冷負荷的累計值確定;

3 應計入新風冷負荷、再熱負荷以及各項有關的附加冷負荷。

4 應考慮所服務各空調區的同時使用系數。

7.2.12 空調系統的夏季附加冷負荷,宜按下列各項確定:

1 空氣通過風機、風管溫升引起的附加冷負荷;

2 冷水通過水泵、管道、水箱溫升引起的附加冷負荷。

7.2.13 空調區的冬季熱負荷,宜按本規范第5.2節的規定計算;計算時,室外計算溫度應采用冬季空調室外計算溫度,并扣除室內設備等形成的穩定散熱量。

7.2.14 空調系統的冬季熱負荷,應按所服務各空調區熱負荷的累計值確定,除空調風管局部布置在室外環境的情況外,可不計入各項附加熱負荷。

7.3 空調系統

7.3.1 選擇空調系統時,應符合下列原則:

1 根據建筑物的用途、規模、使用特點、負荷變化情況、參數要求、所在地區氣象條件和能源狀況,以及設備價格、能源預期價格等,經技術經濟比較確定;

2 功能復雜、規模較大的公共建筑,宜進行方案對比并優化確定;

3 干熱氣候區應考慮其氣候特征的影響。

7.3.2 符合下列情況之一的空調區,宜分別設置空調風系統;需要合用時,應對標準要求高的空調區做處理。

1 使用時間不同;

2 溫濕度基數和允許波動范圍不同;

3 空氣潔凈度標準要求不同;

4 噪聲標準要求不同,以及有消聲要求和產生噪聲的空調區;

5 需要同時供熱和供冷的空調區。

7.3.3 空氣中含有易燃易爆或有毒有害物質的空調區,應獨立設置空調風系統。

7.3.4 下列空調區,宜采用全空氣定風量空調系統:

1 空間較大、人員較多;

2 溫濕度允許波動范圍??;

3 噪聲或潔凈度標準高。

7.3.5 全空氣空調系統設計,應符合下列規定:

1 宜采用單風管系統;

2 允許采用較大送風溫差時,應采用一次回風式系統;

3 送風溫差較小、相對濕度要求不嚴格時,可采用二次回風式系統;

4 除溫濕度波動范圍要求嚴格的空調區外,同一個空氣處理系統中,不應有同時加熱和冷卻過程。

7.3.6 符合下列情況之一時,全空氣空調系統可設回風機。設置回風機時,新回風混合室的空氣壓力應為負壓。

1 不同季節的新風量變化較大、其他排風措施不能適應風量的變化要求;

2 回風系統阻力較大,設置回風機經濟合理。

7.3.7 空調區允許溫濕度波動范圍或噪聲標準要求嚴格時,不宜采用全空氣變風量空調系統。技術經濟條件允許時,下列情況可采用全空氣變風量空調系統:

1 服務于單個空調區,且部分負荷運行時間較長時,采用區域變風量空調系統;

2 服務于多個空調區,且各區負荷變化相差大、部分負荷運行時間較長并要求溫度獨立控制時,采用帶末端裝置的變風量空調系統。

7.3.8 全空氣變風量空調系統設計,應符合下列規定:

1 應根據建筑模數、負荷變化情況等對空調區進行劃分;

2 系統形式,應根據所服務空調區的劃分、使用時間、負荷變化情況等,經技術經濟比較確定;

3 變風量末端裝置,宜選用壓力無關型;

4 空調區和系統的最大送風量。應根據空調區和系統的夏季冷負荷確定;空調區的最小送風量,應根據負荷變化情況、氣流組織等確定;

5 應采取保證最小新風量要求的措施;

6 風機應采用變速調節;

7 送風口應符合本規范第7.4.2條的規定要求。

7.3.9 空調區較多,建筑層高較低且各區溫度要求獨立控制時,宜采用風機盤管加新風空調系統;空調區的空氣質量、溫濕度波動范圍要求嚴格或空氣中含有較多油煙時,不宜采用風機盤管加新風空調系統。

7.3.10 風機盤管加新風空調系統設計,應符合下列規定:

1 新風宜直接送入人員活動區;

2 空氣質量標準要求較高時,新風宜負擔空調區的全部散濕量。低溫新風系統設計,應符合本規范第7.3.13條的規定要求;

3 宜選用出口余壓低的風機盤管機組。

7.3.11 空調區內振動較大、油污蒸汽較多以及產生電磁波或高頻波等場所,不宜采用多聯機空調系統。多聯機空調系統設計,應符合下列要求:

1 空調區負荷特性相差較大時,宜分別設置多聯機空調系統:需要同時供冷和供熱時,宜設置熱回收型多聯機空調系統;

2 室內、外機之間以及室內機之間的最大管長和最大高差,應符合產品技術要求;

3 系統冷媒管等效長度應滿足對應制冷工況下滿負荷的性能系數不低于2.8;當產品技術資料無法滿足核算要求時,系統冷媒管等效長度不宜超過70m;

4 室外機變頻設備,應與其他變頻設備保持合理距離。

7.3.12 有低溫冷媒可利用時,宜采用低溫送風空調系統;空氣相對濕度或送風量較大的空調區,不宜采用低溫送風空調系統。

7.3.13 低溫送風空調系統設計,應符合下列規定:

1 空氣冷卻器的出風溫度與冷媒的進口溫度之間的溫差不宜小于3℃,出風溫度宜采用4℃~10℃,直接膨脹式蒸發器出風溫度不應低于7℃;

2 空調區送風溫度,應計算送風機、風管以及送風末端裝置的溫升;

3 空氣處理機組的選型,應經技術經濟比較確定??諝饫鋮s器的迎風面風速宜采用1. 5m/s~2.3m/s,冷媒通過空氣冷卻器的溫升宜采用9℃~13℃;

4 送風末端裝置,應符合本規范第7.4.2條的規定;

5 空氣處理機組、風管及附件、送風末端裝置等應嚴密保冷,保冷層厚度應經計算確定,并符合本規范第11. 1.4條的規定。

7.3.14 空調區散濕量較小且技術經濟合理時,宜采用溫濕度獨立控制空調系統。

7.3.15 溫度濕度獨立控制空調系統設計,應符合下列規定:

1 溫度控制系統,末端設備應負擔空調區的全部顯熱負荷,并根據空調區的顯熱熱源分布狀況等,經技術經濟比較確定;

2 濕度控制系統,新風應負擔空調區的全部散濕量,其處理方式應根據夏季空調室外計算濕球溫度和露點溫度、新風送風狀態點要求等,經技術經濟比較確定;

3 當采用冷卻除濕處理新風時,新風再熱不應采用熱水、電加熱等;采用轉輪或溶液除濕處理新風時,轉輪或溶液再生不應采用電加熱;

4 應對室內空氣的露點溫度進行監測,并采取確保末端設備表面不結露的自動控制措施。

7.3.16 夏季空調室外設計露點溫度較低的地區,經技術經濟比較合理時,宜采用蒸發冷卻空調系統。

7.3.17 蒸發冷卻空調系統設計,應符合下列規定:

1 空調系統形式,應根據夏季空調室外計算濕球溫度和露點溫度以及空調區顯熱負荷、散濕量等確定;

2 全空氣蒸發冷卻空調系統,應根據夏季空調室外計算濕球溫度、空調區散濕量和送風狀態點要求等,經技術經濟比較確定。

7.3.18 下列情況時,應采用直流式(全新風)空調系統:

1 夏季空調系統的室內空氣比焓大于室外空氣比焓;

2 系統所服務的各空調區排風量大于按負荷計算出的送風量;

3 室內散發有毒有害物質,以及防火防爆等要求不允許空氣循環使用;

4 衛生或工藝要求采用直流式(全新風)空調系統。

7.3.19 空調區、空調系統的新風量計算,應符合下列規定:

1 人員所需新風量,應根據人員的活動和工作性質,以及在室內的停留時間等確定,并符合本規范第3.0.6條的規定要求;

2 空調區的新風量,應按不小于人員所需新風量,補償排風和保持空調區空氣壓力所需新風量之和以及新風除濕所需新風量中的最大值確定;

3 全空氣空調系統的新風量,當系統服務于多個不同新風比的空調區時,系統新風比應小于空調區新風比中的最大值;

4 新風系統的新風量,宜按所服務空調區或系統的新風量累計值確定。

7.3.20 舒適性空調和條件允許的工藝性空調,可用新風作冷源時,應最大限度地使用新風。

7.3.21 新風進風口的面積應適應最大新風量的需要。進風口處應裝設能嚴密關閉的閥門,進風口的位置應符合本規范第6.3.1條的規定要求。

7.3.22 空調系統應進行風量平衡計算,空調區內的空氣壓力應符合本規范第7.1.5條的規定。人員集中且密閉性較好,或過渡季節使用大量新風的空調區,應設置機械排風設施,排風量應適應新風量的變化。

7.3.23 設有集中排風的空調系統,且技術經濟合理時,宜設置空氣—空氣能量回收裝置。

7.3.24 空氣能量回收系統設計,應符合下列要求:

1 能量回收裝置的類型,應根據處理風量、新排風中顯熱量和潛熱量的構成以及排風中污染物種類等選擇;

2 能量回收裝置的計算,應考慮積塵的影響,并對是否結霜或結露進行核算。

7.4 氣流組織

7.4.1 空調區的氣流組織設計,應根據空調區的溫濕度參數、允許風速、噪聲標準、空氣質量、溫度梯度以及空氣分布特性指標(ADPI)等要求,結合內部裝修、工藝或家具布置等確定;復雜空間空調區的氣流組織設計,宜采用計算流體動力學(CFD)數值模擬計算。

7.4.2 空調區的送風方式及送風口選型,應符合下列規定:

1 宜采用百葉、條縫型等風口貼附側送;當側送氣流有阻礙或單位面積送風量較大,且人員活動區的風速要求嚴格時,不應采用側送;

2 設有吊頂時,應根據空調區的高度及對氣流的要求,采用散流器或孔板送風。當單位面積送風量較大,且人員活動區內的風速或區域溫差要求較小時,應采用孔板送風;

3 高大空間宜采用噴口送風、旋流風口送風或下部送風;

4 變風量末端裝置,應保證在風量改變時,氣流組織滿足空調區環境的基本要求;

5 送風口表面溫度應高于室內露點溫度;低于室內露點溫度時,應采用低溫風口。

7.4.3 采用貼附側送風時,應符合下列規定:

1 送風口上緣與頂棚的距離較大時,送風口應設置向上傾斜10°~20°的導流片;

2 送風口內宜設置防止射流偏斜的導流片;

3 射流流程中應無阻擋物。

7.4.4 采用孔板送風時,應符合下列規定:

1 孔板上部穩壓層的高度應按計算確定,且凈高不應小于0.2m;

2 向穩壓層內送風的速度宜采用3 m/s~5m/s。除送風射流較長的以外,穩壓層內可不設送風分布支管。穩壓層的送風口處,宜設防止送風氣流直接吹向孔板的導流片或擋板;

3 孔板布置應與局部熱源分布相適應。

7.4.5 采用噴口送風時,應符合下列規定:

1 人員活動區宜位于回流區;

2 噴口安裝高度,應根據空調區的高度和回流區分布等確定;

3 兼作熱風供暖時,宜具有改變射流出口角度的功能。

7.4.6 采用散流器送風時,應滿足下列要求:

1 風口布置應有利于送風氣流對周圍空氣的誘導,風口中心與側墻的距離不宜小于1.0m;

2 采用平送方式時,貼附射流區無阻擋物;

3 兼作熱風供暖,且風口安裝高度較高時,宜具有改變射流出口角度的功能。

7.4.7 采用置換通風時,應符合下列規定:

1 房間凈高宜大于2.7m;

2 送風溫度不宜低于18℃;

3 空調區的單位面積冷負荷不宜大于120W/┫;

4 污染源宜為熱源,且污染氣體密度較?。?/p>

5 室內人員活動區0. 1m至1.1m高度的空氣垂直溫差不宜大于3℃;

6 空調區內不宜有其他氣流組織。

7.4.8 采用地板送風時,應符合下列規定:

1 送風溫度不宜低于16℃;

2 熱分層高度應在人員活動區上方;

3 靜壓箱應保持密閉,與非空調區之間有保溫隔熱處理;

4 空調區內不宜有其他氣流組織。

7.4.9 分層空調的氣流組織設計,應符合下列規定:

1 空調區宜采用雙側送風;當空調區跨度較小時,可采用單側送風,且回風口宜布置在送風口的同側下方;

2 側送多股平行射流應互相搭接;采用雙側對送射流時,其射程可按相對噴口中點距離的90%計算;

3 宜減少非空調區向空調區的熱轉移;必要時,宜在非空調區設置送、排風裝置。

7.4.10 上送風方式的夏季送風溫差,應根據送風口類型、安裝高度、氣流射程長度以及是否貼附等確定,并宜符合下列規定:

1 在滿足舒適、工藝要求的條件下,宜加大送風溫差;

2 舒適性空調,宜按表7.4.10-1采用;

3 工藝性空調,宜按表7.4. 10-2采用。

7.4.11 送風口的出口風速,應根據送風方式、送風口類型、安裝高度、空調區允許風速和噪聲標準等確定。

7.4.12 回風口的布置,應符合下列規定:

1 不應設在送風射流區內和人員長期停留的地點;采用側送時,宜設在送風口的同側下方;

2 兼做熱風供暖、房間凈高較高時,宜設在房間的下部;

3 條件允許時,宜采用集中回風或走廊回風,但走廊的斷面風速不宜過大;

4 采用置換通風、地板送風時,應設在人員活動區的上方。

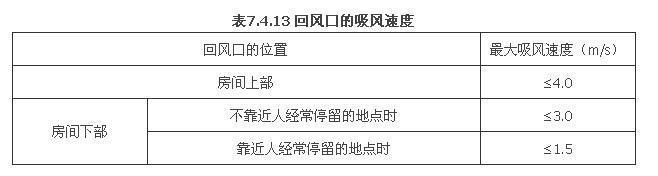

7.4.13 回風口的吸風速度,宜按表7.4.13選用。

7.5 空氣處理

7.5.1 空氣的冷卻應根據不同條件和要求,分別采用下列處理方式:

1 循環水蒸發冷卻;

2 江水、湖水、地下水等天然冷源冷卻;

3 采用蒸發冷卻和天然冷源等冷卻方式達不到要求時,應采用人工冷源冷卻。

7.5.2 凡與被冷卻空氣直接接觸的水質均應符合衛生要求??諝饫鋮s采用天然冷源時,應符合下列規定:

1 水的溫度、硬度等符合使用要求;

2 地表水使用過后的回水予以再利用;

3 使用過后的地下水應全部回灌到同一含水層,并不得造成污染。

7.5.3 空氣冷卻裝置的選擇,應符合下列規定:

1 采用循環水蒸發冷卻或天然冷源時,宜采用直接蒸發式冷卻裝置、間接蒸發式冷卻裝置和空氣冷卻器;

2 采用人工冷源時,宜采用空氣冷卻器。當要求利用循環水進行絕熱加濕或利用噴水增加空氣處理后的飽和度時,可選用帶噴水裝置的空氣冷卻器。

7.5.4 空氣冷卻器的選擇,應符合下列規定:

1 空氣與冷媒應逆向流動;

2 冷媒的進口溫度,應比空氣的出口干球溫度至少低3.5℃。冷媒的溫升宜采用5℃~10℃,其流速宜采用0.6m/s~1.5m/s;

3 迎風面的空氣質量流速宜采用2.5 kg/(┫?s)~3.5kg/(┫?s),當迎風面的空氣質量流速大于3.Okg/(┫?s)時,應在冷卻器后設置擋水板;

4 低溫送風空調系統的空氣冷卻器,應符合本規范第7.3.13條的規定要求。

7.5.5 制冷劑直接膨脹式空氣冷卻器的蒸發溫度,應比空氣的出口干球溫度至少低3.5℃。常溫空調系統滿負荷運行時,蒸發溫度不宜低于O℃;低負荷運行時,應防止空氣冷卻器表面結霜。

7.5.6 空調系統不得采用氨作制冷劑的直接膨脹式空氣冷卻器。

7.5.7 空氣加熱器的選擇,應符合下列規定:

1 加熱空氣的熱媒宜采用熱水;

2 工藝性空調,當室溫允許波動范圍小于±1. O℃時,送風末端的加熱器宜采用電加熱器;

3 熱水的供水溫度及供回水溫差,應符合本規范第8.5.1條的規定。

7.5.8 兩管制水系統,當冬夏季空調負荷相差較大時,應分別計算冷、熱盤管的換熱面積;當二者換熱面積相差很大時,宜分別設置冷、熱盤管。

7.5.9 空調系統的新風和回風應經過濾處理??諝膺^濾器的設置,應符合下列規定:

1 舒適性空調,當采用粗效過濾器不能滿足要求時,應設置中效過濾器;

2 工藝性空調,應按空調區的潔凈度要求設置過濾器;

3 空氣過濾器的阻力應按終阻力計算;

4 宜設置過濾器阻力監測、報警裝置,并應具備更換條件。

7.5.10 對于人員密集空調區或空氣質量要求較高的場所,其全空氣空調系統宜設置空氣凈化裝置??諝鈨艋b置的類型,應根據人員密度、初投資、運行費用及空調區環境要求等,經技術經濟比較確定,并符合下列規定:

1 空氣凈化裝置類型的選擇應根據空凋區污染物性質選擇;

2 空氣凈化裝置的指標應符合現行相關標準。

7.5.11 空氣凈化裝置的設置應符合下列規定:

1 空氣凈化裝置在空氣凈化處理過程中不應產生新的污染;

2 空氣凈化裝置宜設置在空氣熱濕處理設備的進風口處,凈化要求高時可在出風口處設置二級凈化裝置;

3 應設置檢查口;

4 宜具備凈化失效報警功能;

5 高壓靜電空氣凈化裝置應設置與風機有效聯動的措施。

7.5.12 冬季空調區濕度有要求時,宜設置加濕裝置。加濕裝置的類型,應根據加濕量、相對濕度允許波動范圍要求等,經技術經濟比較確定,并應符合下列規定:

1 有蒸汽源時,宜采用干蒸汽加濕器;

2 無蒸汽源,且空調區濕度控制精度要求嚴格時,宜采用電加濕器;

3 濕度要求不高時,可采用高壓噴霧或濕膜等絕熱加濕器;

4 加濕裝置的供水水質應符合衛生要求。

7.5.13 空氣處理機組宜安裝在空調機房內??照{機房應符合下列規定:

1 鄰近所服務的空調區;

2 機房面積和凈高應根據機組尺寸確定,并保證風管的安裝空間以及適當?shù)臋C組操作、檢修空間;

3 機房內應考慮排水和地面防水設施。

8冷源與熱源

8.1 一般規定

8.1.1 供暖空調冷源與熱源應根據建筑物規模、用途、建設地點的能源條件、結構、價格以及國家節能減排和環保政策的相關規定等,通過綜合論證確定,并應符合下列規定:

1 有可供利用的廢熱或工業余熱的區域,熱源宜采用廢熱或工業余熱。當廢熱或工業余熱的溫度較高、經技術經濟論證合理時,冷源宜采用吸收式冷水機組;

2 在技術經濟合理的情況下,冷、熱源宜利用淺層地能、太陽能、風能等可再生能源。當采用可再生能源受到氣候等原因的限制無法保證時,應設置輔助冷、熱源;

3 不具備本條第1、2款的條件,但有城市或區域熱網的地區,集中式空調系統的供熱熱源宜優先采用城市或區域熱網;

4 不具備本條第1、2款的條件,但城市電網夏季供電充足的地區,空調系統的冷源宜采用電動壓縮式機組;

5 不具備本條第1款~4款的條件,但城市燃氣供應充足的地區,宜采用燃氣鍋爐、燃氣熱水機供熱或燃氣吸收式冷(溫)水機組供冷、供熱;

6 不具備本條第1款~5款條件的地區,可采用燃煤鍋爐、燃油鍋爐供熱,蒸汽吸收式冷水機組或燃油吸收式冷(溫)水機組供冷、供熱;

7 夏季室外空氣設計露點溫度較低的地區,宜采用間接蒸發冷卻冷水機組作為空調系統的冷源;

8 天然氣供應充足的地區,當建筑的電力負荷、熱負荷和冷負荷能較好匹配、能充分發揮冷、熱、電聯產系統的能源綜合利用效率并經濟技術比較合理時,宜采用分布式燃氣冷熱電三聯供系統;

9 全年進行空氣調節,且各房間或區域負荷特性相差較大,需要長時間地向建筑物同時供熱和供冷,經技術經濟比較合理時,宜采用水環熱泵空調系統供冷、供熱;

10 在執行分時電價、峰谷電價差較大的地區,經技術經濟比較,采用低谷電價能夠明顯起到對電網“削峰填谷”和節省運行費用時,宜采用蓄能系統供冷供熱;

11 夏熱冬冷地區以及干旱缺水地區的中、小型建筑宜采用空氣源熱泵或土壤源地源熱泵系統供冷、供熱;

12 有天然地表水等資源可供利用、或者有可利用的淺層地下水且能保證100%回灌時,可采用地表水或地下水地源熱泵系統供冷、供熱;

13 具有多種能源的地區,可采用復合式能源供冷、供熱。

8.1.2 除符合下列條件之一外,不得采用電直接加熱設備作為空調系統的供暖熱源和空氣加濕熱源:

1 以供冷為主、供暖負荷非常小,且無法利用熱泵或其他方式提供供暖熱源的建筑,當冬季電力供應充足、夜間可利用低谷電進行蓄熱、且電鍋爐不在用電高峰和平段時間啟用時;

2 無城市或區域集中供熱,且采用燃氣、用煤、油等燃料受到環?;蛳绹栏裣拗频慕ㄖ?;

3 利用可再生能源發電,且其發電量能夠滿足直接電熱用量需求的建筑;

4 冬季無加濕用蒸汽源,且冬季室內相對濕度要求較高的建筑。

8.1.3 公共建筑群同時具備下列條件并經技術經濟比較合理時,可采用區域供冷系統:

1 需要設置集中空調系統的建筑的容積率較高,且整個區域建筑的設計綜合冷負荷密度較大;

2 用戶負荷及其特性明確;

3 建筑全年供冷時間長,且需求一致;

4 具備規劃建設區域供冷站及管網的條件。

8.1.4 符合下列情況之一時,宜采用分散設置的空調裝置或系統:

1 全年需要供冷、供暖運行時間較少,采用集中供冷、供暖系統不經濟的建筑;

2 需設空氣調節的房間布置過于分散的建筑;

3 設有集中供冷、供暖系統的建筑中,使用時間和要求不同的少數房間;

4 需增設空調系統,而機房和管道難以設置的既有建筑;

5 居住建筑。

8.1.5 集中空調系統的冷水(熱泵)機組臺數及單機制冷量(制熱量)選擇,應能適應空調負荷全年變化規律,滿足季節及部分負荷要求。機組不宜少于兩臺;當小型工程僅設一臺時,應選調節性能優良的機型,并能滿足建筑最低負荷的要求。

8.1.6 選擇電動壓縮式制冷機組時,其制冷劑應符合國家現行有關環保的規定。

8.1.7 選擇冷水機組時,應考慮機組水側污垢等因素對機組性能的影響,采用合理的污垢系數對供冷(熱)量進行修正。

8.1.8 空調冷(熱)水和冷卻水系統中的冷水機組、水泵、末端裝置等設備和管路及部件的工作壓力不應大于其額定工作壓力。

8.2 電動壓縮式冷水機組

8.2.1 選擇水冷電動壓縮式冷水機組類型時,宜按表8.2.1中的制冷量范圍,經性能價格綜合比較后確定。

8.2.2 電動壓縮式冷水機組的總裝機容量,應根據計算的空調系統冷負荷值直接選定,不另作附加;在設計條件下,當機組的規格不能符合計算冷負荷的要求時,所選擇機組的總裝機容量與計算冷負荷的比值不得超過1.1。

8.2.3 冷水機組的選型應采用名義工況制冷性能系數(COP)較高的產品,并同時考慮滿負荷和部分負荷因素,其性能系數應符合現行國家標準《公共建筑節能設計標準》GB 50189的有關規定。

8.2.4 電動壓縮式冷水機組電動機的供電方式應符合下列規定:

1 當單臺電動機的額定輸入功率大于1200kW時,應采用高壓供電方式;

2 當單臺電動機的額定輸入功率大于900kW而小于或等于1200kW時,宜采用高壓供電方式;

3 當單臺電動機的額定輸入功率大于650kW而小于或等于900kW時,可采用高壓供電方式。

8.2.5 采用氨作制冷劑時,應采用安全性、密封性能良好的整體式氨冷水機組。

8.3 熱 泵

8.3.1 空氣源熱泵機組的性能應符合國家現行相關標準的規定,并應符合下列規定:k1

1 具有先進可靠的融霜控制,融霜時間總和不應超過運行周期時間的20%;

2 冬季設計工況時機組性能系數(COP),冷熱風機組不應小于1.80,冷熱水機組不應小于2.00;

3 冬季寒冷、潮濕的地區,當室外設計溫度低于當?shù)仄胶恻c溫度,或對于室內溫度穩定性有較高要求的空調系統,應設置輔助熱源;

4 對于同時供冷、供暖的建筑,宜選用熱回收式熱泵機組。

注:冬季設計工況下的機組性能系數是指冬季室外空調計算溫度條件下,達到設計需求參數時的機組供熱量(W)與機組輸入功率(W)的比值。

8.3.2 空氣源熱泵機組的有效制熱量應根據室外空調計算溫度,分別采用溫度修正系數和融霜修正系數進行修正。

8.3.3 空氣源熱泵或風冷制冷機組室外機的設置,應符合下列規定:

1 確保進風與排風通暢,在排出空氣與吸入空氣之間不發生明顯的氣流短路;

2 避免受污濁氣流影響;

3 噪聲和排熱符合周圍環境要求;

4 便于對室外機的換熱器進行清掃。

8.3.4 地埋管地源熱泵系統設計時,應符合下列規定:

1 應通過工程場地狀況調查和對淺層地能資源的勘察,確定地埋管換熱系統實施的可行性與經濟性;

2 當應用建筑面積在5000m2以上時,應進行巖土熱響應試驗,并應利用巖土熱響應試驗結果進行地埋管換熱器的設計;

3 地埋管的埋管方式、規格與長度,應根據冷(熱)負荷、占地面積、巖土層結構、巖土體熱物性和機組性能等因素確定;

4 地埋管換熱系統設計應進行全年供暖空調動態負荷計算,最小計算周期宜為1年。計算周期內,地源熱泵系統總釋熱量和總吸熱量宜基本平衡;

5 應分別按供冷與供熱工況進行地埋管換熱器的長度計算。當?shù)芈窆芟到y(tǒng)最大釋熱量和最大吸熱量相差不大時,宜取其計算長度的較大者作為地埋管換熱器的長度;當?shù)芈窆芟到y(tǒng)最大釋熱量和最大吸熱量相差較大時,宜取其計算長度的較小者作為地埋管換熱器的長度,采用增設輔助冷(熱)源,或與其他冷熱源系統聯合運行的方式,滿足設計要求;

6 冬季有凍結可能的地區,地埋管應有防凍措施。

8.3.5 地下水地源熱泵系統設計時,應符合下列規定:

1 地下水的持續出水量應滿足地源熱泵系統最大吸熱量或釋熱量的要求;地下水的水溫應滿足機組運行要求,并根據不同的水質采取相應的水處理措施;

2 地下水系統宜采用變流量設計,并根據空調負荷動態變化調節地下水用量;

3 熱泵機組集中設置時,應根據水源水質條件確定水源直接進入機組換熱器或另設板式換熱器間接換熱;

4 應對地下水采取可靠的回灌措施,確保全部回灌到同一含水層,且不得對地下水資源造成污染。

8.3.6 江河湖水源地源熱泵系統設計時,應符合下列規定:

1 應對地表水體資源和水體環境進行評價,并取得當?shù)厮畡罩鞴懿块T的批準同意。當江河湖為航運通道時,取水口和排水口的設置位置應取得航運主管部門的批準;

2 應考慮江河的豐水、枯水季節的水位差;

3 熱泵機組與地表水水體的換熱方式應根據機組的設置、水體水溫、水質、水深、換熱量等條件確定;

4 開式地表水換熱系統的取水口,應設在水位適宜、水質較好的位置,并應位于排水口的上游,遠離排水口;地表水進入熱泵機組前,應設置過濾、清洗、滅藻等水處理措施,并不得造成環境污染;

5 采用地表水盤管換熱器時,盤管的形式、規格與長度,應根據冷(熱)負荷、水體面積、水體深度、水體溫度的變化規律和機組性能等因素確定;

6 在冬季有凍結可能的地區,閉式地表水換熱系統應有防凍措施。

8.3.7 海水源地源熱泵系統設計時,應符合下列規定:

1 海水換熱系統應根據海水水文狀況、溫度變化規律等進行設計;

2 海水設計溫度宜根據近30年取水點區域的海水溫度確定;

3 開式系統中的取水口深度應根據海水水深溫度特性進行優化后確定,距離海底高度宜大于2.5m;取水口應能抵抗大風和海水的潮汐引起的水流應力;取水口處應設置過濾器、殺菌及防生物附著裝置;排水口應與取水口保持一定的距離;

4 與海水接觸的設備及管道,應具有耐海水腐蝕性能,應采取防止海洋生物附著的措施;中間換熱器應具備可拆卸功能;

5 閉式海水換熱系統在冬季有凍結可能的地區,應采取防凍措施。

8.3.8 污水源地源熱泵系統設計時,應符合下列規定:

1 應考慮污水水溫、水質及流量的變化規律和對后續污水處理工藝的影響等因素;

2 采用開式原生污水源地源熱泵系統時,原生污水取水口處設置的過濾裝置應具有連續反沖洗功能,取水口處污水量應穩定;排水口應位于取水口下游并與取水口保持一定的距離;

3 采用開式原生污水源地源熱泵系統設中間換熱器時,中間換熱器應具備可拆卸功能;原生污水直接進入熱泵機組時,應采用冷媒側轉換的熱泵機組,且與原生污水接觸的換熱器應特殊設計。

4 采用再生水污水源熱泵系統時,宜采用再生水直接進入熱泵機組的開式系統。

8.3.9 水環熱泵空調系統的設計,應符合下列規定:

1 循環水水溫宜控制在15℃~35℃;

2 循環水宜采用閉式系統。采用開式冷卻塔時,宜設置中間換熱器;

3 輔助熱源的供熱量應根據冬季白天高峰和夜間低谷負荷時的建筑物的供暖負荷、系統內區可回收的余熱等,經熱平衡計算確定。輔助熱源的選擇原則應符合本規范第8.1.1條規定;

4 水環熱泵空調系統的循環水系統較小時,可采用定流量運行方式;系統較大時,宜采用變流量運行方式。當采用變流量運行方式時,機組的循環水管道上應設置與機組啟停連鎖控制的開關式電動閥;

5 水源熱泵機組應采取有效的隔振及消聲措施,并滿足空調區噪聲標準要求。

8.4 溴化鋰吸收式機組

8.4.1 采用溴化鋰吸收式冷(溫)水機組時,其使用的能源種類應根據當?shù)氐馁Y源情況合理確定;在具有多種可使用能源時,宜按照以下優先順序確定:

1 廢熱或工業余熱;

2 利用可再生能源產生的熱源;

3 礦物質能源優先順序為天然氣、人工煤氣、液化石油氣、燃油等。

8.4.2 溴化鋰吸收式機組的機型應根據熱源參數確定。除第8.4.1條第1款、第2款和利用區域或市政集中熱水為熱源外.礦物質能源直接燃燒和提供熱源的溴化鋰吸收式機組均不應采用單效型機組。

8.4.3 選用直燃式機組時,應符合下列規定:

1 機組應考慮冷、熱負荷與機組供冷、供熱量的匹配,宜按滿足夏季冷負荷和冬季熱負荷的需求中的機型較小者選擇;

2 當機組供熱能力不足時,可加大高壓發生器和燃燒器以增加供熱量,但其高壓發生器和燃燒器的最大供熱能力不宜大于所選直燃式機組型號額定熱量的50%;

3 當機組供冷能力不足時,宜采用輔助電制冷等措施。

8.4.4 吸收式機組的性能參數應符合現行國家標準《公共建筑節能設計標準》GB 50189的有關規定。采用供冷(溫)及生活熱水三用型直燃機時,尚應滿足下列要求:

1 完全滿足冷(溫)水及生活熱水日負荷變化和季節負荷變化的要求;

2 應能按冷(溫)水及生活熱水的負荷需求進行調節;

3 當生活熱水負荷大、波動大或使用要求高時,應設置儲水裝置,如容積式換熱器、水箱等。若仍不能滿足要求的,則應另設專用熱水機組供應生活熱水。

8.4.5 當建筑在整個冬季的實時冷、熱負荷比值變化大時,四管制和分區兩管制空調系統不宜采用直燃式機組作為單獨冷熱源。

8.4.6 小型集中空調系統,當利用廢熱熱源或太陽能提供的熱源,且熱源供水溫度在60℃~85℃時,可采用吸附式冷水機組制冷。

8.4.7 直燃型溴化鋰吸收式冷(溫)水機組的儲油、供油、燃氣系統等的設計,均應符合現行國家有關標準的規定。

8.5 空調冷熱水及冷凝水系統

8.5.1 空調冷水、空調熱水參數應考慮對冷熱源裝置、末端設備、循環水泵功率的影響等因素,并按下列原則確定:

1 采用冷水機組直接供冷時,空調冷水供水溫度不宜低于5℃,空凋冷水供回水溫差不應小于5℃;有條件時,宜適當增大供回水溫差。

2 采用蓄冷空調系統時,空調冷水供水溫度和供回水溫差應根據蓄冷介質和蓄冷、取冷方式分別確定,并應符合本規范第8.7.6條和第8.7.7條的規定。

3 采用溫濕度獨立控制空調系統時,負擔顯熱的冷水機組的空調供水溫度不宜低于16℃;當采用強制對流末端設備時,空調冷水供回水溫差不宜小于5℃。

4 采用蒸發冷卻或天然冷源制取空調冷水時,空調冷水的供水溫度,應根據當?shù)貧庀髼l件和末端設備的工作能力合理確定;采用強制對流末端設備時,供回水溫差不宜小于4℃。

5 采用輻射供冷末端設備時,供水溫度應以末端設備表面不結露為原則確定;供回水溫差不應小于2℃。

6 采用市政熱力或鍋爐供應的一次熱源通過換熱器加熱的二次空調熱水時,其供水溫度宜根據系統需求和末端能力確定。對于非預熱盤管,供水溫度宜采用50℃~60℃,用于嚴寒地區預熱時,供水溫度不宜低于70℃??照{熱水的供回水溫差,嚴寒和寒冷地區不宜小于15℃,夏熱冬冷地區不宜小于10℃。

7 采用直燃式冷(溫)水機組、空氣源熱泵、地源熱泵等作為熱源時,空調熱水供回水溫度和溫差應按設備要求和具體情況確定,并應使設備具有較高的供熱性能系數。

8 采用區域供冷系統時,供回水溫差應符合本規范第8.8.2條的要求。

8.5.2 除采用直接蒸發冷卻器的系統外,空調水系統應采用閉式循環系統。

8.5.3 當建筑物所有區域只要求按季節同時進行供冷和供熱轉換時,應采用兩管制的空調水系統。當建筑物內一些區域的空調系統需全年供應空調冷水、其他區域僅要求按季節進行供冷和供熱轉換時,可采用分區兩管制空調水系統。當空調水系統的供冷和供熱工況轉換頻繁或需同時使用時,宜采用四管制水系統。

8.5.4 集中空調冷水系統的選擇,應符合下列規定:

1 除設置一臺冷水機組的小型工程外,不應采用定流量一級泵系統;

2 冷水水溫和供回水溫差要求一致且各區域管路壓力損失相差不大的中小型工程,宜采用變流量一級泵系統;單臺水泵功率較大時,經技術和經濟比較,在確保設備的適應性、控制方案和運行管理可靠的前提下,可采用冷水機組變流量方式;

3 系統作用半徑較大、設計水流阻力較高的大型工程,宜采用變流量二級泵系統。當各環路的設計水溫一致且設計水流阻力接近時,二級泵宜集中設置;當各環路的設計水流阻力相差較大或各系統水溫或溫差要求不同時,宜按區域或系統分別設置二級泵;

4 冷源設備集中設置且用戶分散的區域供冷等大規??照{冷水系統,當二級泵的輸送距離較遠且各用戶管路阻力相差較大,或者水溫(溫差)要求不同時,可采用多級泵系統。

8.5.5 采用換熱器加熱或冷卻的二次空調水系統的循環水泵宜采用變速調節。對供冷(熱)負荷和規模較大工程,當各區域管路阻力相差較大或需要對二次水系統分別管理時,可按區域分別設置換熱器和二次循環泵。

8.5.6 空調水系統自控閥門的設置應符合下列規定:

1 多臺冷水機組和冷水泵之間通過共用集管連接時,每臺冷水機組進水或出水管道上應設置與對應的冷水機組和水泵連鎖開關的電動兩通閥;

2 除定流量一級泵系統外,空調末端裝置應設置水路電動兩通閥。

8.5.7 定流量一級泵系統應設置室內空氣溫度調控或自動控制措施。

8.5.8 變流量一級泵系統采用冷水機組定流量方式時,應在系統的供回水管之間設置電動旁通調節閥,旁通調節閥的設計流量宜取容量最大的單臺冷水機組的額定流量。

8.5.9 變流量一級泵系統采用冷水機組變流量方式時,空調水系統設計應符合下列規定:

1 一級泵應采用調速泵;

2 在總供、回水管之間應設旁通管和電動旁通調節閥,旁通調節閥的設計流量應取各臺冷水機組允許的最小流量中的最大值;

3 應考慮蒸發器最大許可的水壓降和水流對蒸發器管束的侵蝕因素,確定冷水機組的最大流量;冷水機組的最小流量不應影響到蒸發器換熱效果和運行安全性;

4 應選擇允許水流量變化范圍大、適應冷水流量快速變化(允許流量變化率大)、具有減少出水溫度波動的控制功能的冷水機組;

5 采用多臺冷水機組時,應選擇在設計流量下蒸發器水壓降相同或接近的冷水機組。

8.5.10 二級泵和多級泵系統的設計應符合下列規定:

1 應在供回水總管之間冷源側和負荷側分界處設平衡管,平衡管宜設置在冷源機房內,管徑不宜小于總供回水管管徑;

2 采用二級泵系統且按區域分別設置二級泵時,應考慮服務區域的平面布置、系統的壓力分布等因素,合理確定二級泵的設置位置;

3 二級泵等負荷側各級泵應采用變速泵。

8.5.11 除空調熱水和空調冷水系統的流量和管網阻力特性及水泵工作特性相吻合的情況外,兩管制空調水系統應分別設置冷水和熱水循環泵。

8.5.12 在選配空調冷熱水系統的循環水泵時,應計算循環水泵的耗電輸冷(熱)比EC(H)R,并應標注在施工圖的設計說明中。耗電輸冷(熱)比應符合下式要求:

式中:EC(H)R——循環水泵的耗電輸冷(熱)比;

G——每臺運行水泵的設計流量,m3/h;

H——每臺運行水泵對應的設計揚程,m;

ηb——每臺運行水泵對應設計工作點的效率;

Q——設計冷(熱)負荷,kW;

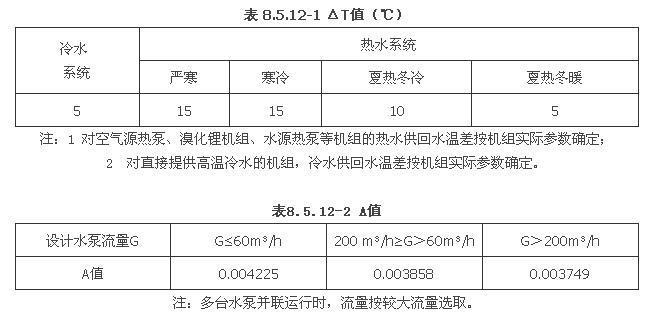

△T——規定的計算供回水溫差,按表8.5.12-1選取,℃;

A——與水泵流量有關的計算系數,按表8.5.12-2選??;

B——與機房及用戶的水阻力有關的計算系數,按表8.5.12-3選?。?/p>

α——給你∑L有關的計算系數,按表8.5.12-4或表8.5.12-5選取;

∑L——從冷熱機房至該系統最遠用戶的供回管道的總輸送長度,m;當管道設于大面積單層或多層建筑時,可按機房出口至最遠端空調末端人管道長度減去100m確定。

8.5.13 空調水循環泵臺數應符合下列規定:

1 水泵定流量運行的一級泵,其設置臺數和流量應與冷水機組的臺數和流量相對應,并宜與冷水機組的管道一對一連接;

2 變流量運行的每個分區的各級水泵不宜少于2臺。當所有的同級水泵均采用變速調節方式時,臺數不宜過多;

3 空調熱水泵臺數不宜少于2臺;嚴寒及寒冷地區,當熱水泵不超過3臺時,其中一臺宜設置為備用泵。

8.5.14 空凋水系統布置和選擇管徑時,應減少并聯環路之間壓力損失的相對差額。當設計工況時并聯環路之間壓力損失的相對差額超過15%時,應采取水力平衡措施。

8.5.15 空調冷水系統的設計補水量(小時流量)可按系統水容量的1%計算。

8.5.16 空調水系統的補水點,宜設置在循環水泵的吸入口處。當采用高位膨脹水箱定壓時,應通過膨脹水箱直接向系統補水;采用其他定壓方式時,如果補水壓力低于補水點壓力,應設置補水泵??照{補水泵的選擇及設置應符合下列規定:

1 補水泵的揚程,應保證補水壓力比補水點的工作壓力高30kPa~50kPa;

2 補水泵宜設置2臺,補水泵的總小時流量宜為系統水容量的5%~10%;

3 當僅設置1臺補水泵時,嚴寒及寒冷地區空調熱水用及冷熱水合用的補水泵,宜設置備用泵。

8.5.17 當設置補水泵時,空調水系統應設補水調節水箱;水箱的調節容積應根據水源的供水能力、軟化設備的間斷運行時間及補水泵運行情況等因素確定。

8.5.18 閉式空調水系統的定壓和膨脹設計應符合下列規定:

1 定壓點宜設在循環水泵的吸入口處,定壓點最低壓力宜使管道系統任何一點的表壓均高于5kPa以上;

2 宜優先采用高位膨脹水箱定壓;

3 當水系統設置獨立的定壓設施時,膨脹管上不應設置閥門;當各系統合用定壓設施且需要分別檢修時,膨脹管上應設置帶電信號的檢修閥,且各空調水系統應設置安全閥;

4 系統的膨脹水量應進行回收。

8.5.19 空調冷熱水的水質應符合國家現行相關標準規定。當給水硬度較高時,空調熱水系統的補水宜進行水質軟化處理。

8.5.20 空調熱水管道設計應符合下列規定:

1 當空調熱水管道利用自然補償不能滿足要求時,應設置補償器;

2 坡度應符合本規范第5.9.6對熱水供暖管道的要求。

8.5.21 空調水系統應設置排氣和泄水裝置。

8.5.22 冷水機組或換熱器、循環水泵、補水泵等設備的入口管道上,應根據需要設置過濾器或除污器。

8.5.23 冷凝水管道的設置應符合下列規定:

1 當空調設備冷凝水積水盤位于機組的正壓段時,凝水盤的出水口宜設置水封;位于負壓段時,應設置水封,且水封高度應大于凝水盤處正壓或負壓值;

2 凝水盤的泄水支管沿水流方向坡度不宜小于0. 010;冷凝水干管坡度不宜小于0.005,不應小于0.003,且不允許有積水部位;

3 冷凝水水平干管始端應設置掃除口;

4 冷凝水管道宜采用塑料管或熱鍍鋅鋼管;當凝結水管表面可能產生二次冷凝水且對使用房間有可能造成影響時,凝結水管道應采取防結露措施;

5 冷凝水排入污水系統時,應有空氣隔斷措施;冷凝水管不得與室內雨水系統直接連接;

6 冷凝水管管徑應按冷凝水的流量和管道坡度確定。

8.6 冷卻水系統

8.6.1 除使用地表水之外,空調系統的冷卻水應循環使用。技術經濟比較合理且條件具備時,冷卻塔可作為冷源設備使用。

8.6.2 以供冷為主、兼有供熱需求的建筑物,在技術經濟合理的前提下,可采取措施對制冷機組的冷凝熱進行回收利用。

8.6.3 空調系統的冷卻水水溫應符合下列規定:

1 冷水機組的冷卻水進口溫度宜按照機組額定工況下的要求確定,且不宜高于33℃;

2 冷卻水進口最低溫度應按制冷機組的要求確定,電動壓縮式冷水機組不宜小于15. 5℃,溴化鋰吸收式冷水機組不宜小于24℃;全年運行的冷卻水系統,宜對冷卻水的供水溫度采取調節措施;

3 冷卻水進出口溫差應根據冷水機組設定參數和冷卻塔性能確定,電動壓縮式冷水機組不宜小于5℃,溴化鋰吸收式冷水機組宜為5℃~7℃。

8.6.4 冷卻水系統設計時應符合下列規定:

1 應設置保證冷卻水系統水質的水處理裝置;

2 水泵或冷水機組的入口管道上應設置過濾器或除污器;

3 采用水冷管殼式冷凝器的冷水機組,宜設置自動在線清洗裝置;

4 當開式冷卻水系統不能滿足制冷設備的水質要求時,應采用閉式循環系統。

8.6.5 集中設置的冷水機組與冷卻水泵,臺數和流量均應對應;分散設置的水冷整體式空調器或小型戶式冷水機組,可以合用冷卻水系統;冷卻水泵的揚程應滿足冷卻塔的進水壓力要求。

8.6.6 冷卻塔的選用和設置應符合下列規定:

1 在夏季空調室外計算濕球溫度條件下,冷卻塔的出口水溫、進出口水溫降和循環水量應滿足冷水機組的要求;

2 對進口水壓有要求的冷卻塔的臺數,應與冷卻水泵臺數相對應;

3 供暖室外計算溫度在0℃以下的地區,冬季運行的冷卻塔應采取防凍措施,冬季不運行的冷卻塔及其室外管道應能泄空;

4 冷卻塔設置位置應保證通風良好、遠離高溫或有害氣體,并避免飄水對周圍環境的影響;

5 冷卻塔的噪聲控制應符合本規范第10章的有關要求;

6 應采用阻燃型材料制作的冷卻塔,并符合防火要求;

7 對于雙工況制冷機組,若機組在兩種工況下對于冷卻水溫的參數要求有所不同時,應分別進行兩種工況下冷卻塔熱工性能的復核計算。

8.6.7 間歇運行的開式冷卻塔的集水盤或下部設置的集水箱,其有效存水容積,應大于濕潤冷卻塔填料等部件所需水量,以及停泵時靠重力流入的管道內的水容量。

8.6.8 當設置冷卻水集水箱且必須設置在室內時,集水箱宜設置在冷卻塔的下一層,且冷卻塔布水器與集水箱設計水位之間的高差不應超過8m。

8.6.9 冷水機組、冷卻水泵、冷卻塔或集水箱之間的位置和連接應符合下列規定:

1 冷卻水泵應自灌吸水,冷卻塔集水盤或集水箱最低水位與冷卻水泵吸水口的高差應大于管道、管件、設備的阻力;

2 多臺冷水機組和冷卻水泵之間通過共用集管連接時,每臺冷水機組進水或出水管道上應設置與對應的冷水機組和水泵連鎖開關的電動兩通閥;

3 多臺冷卻水泵或冷水機組與冷卻塔之間通過共用集管連接時,在每臺冷卻塔進水管上宜設置與對應水泵連鎖開閉的電動閥;對進口水壓有要求的冷卻塔,應設置與對應水泵連鎖開閉的電動閥。當每臺冷卻塔進水管上設置電動閥時,除設置集水箱或冷卻塔底部為共用集水盤的情況外,每臺冷卻塔的出水管上也應設置與冷卻水泵連鎖開閉的電動閥。

8.6.10 當多臺冷卻塔與冷卻水泵或冷水機組之間通過共用集管連接時,應使各臺冷卻塔并聯環路的壓力損失大致相同。當采用開式冷卻塔時,底盤之間宜設平衡管,或在各臺冷卻塔底部設置共用集水盤。

8.6.11 開式冷卻塔補水量應按系統的蒸發損失、飄逸損失、排污泄漏損失之和計算。不設集水箱的系統,應在冷卻塔底盤處補水;設置集水箱的系統,應在集水箱處補水。

8.7 蓄冷與蓄熱

8.7.1 符合以下條件之一,且經綜合技術經濟比較合理時,宜采用蓄冷(熱)系統供冷(熱):

1 執行分時電價、峰谷電價差較大的地區,或有其他用電鼓勵政策時;

2 空調冷、熱負荷峰值的發生時刻與電力峰值的發生時刻接近、且電網低谷時段的冷、熱負荷較小時;

3 建筑物的冷、熱負荷具有顯著的不均勻性,或逐時空調冷、熱負荷的峰谷差懸殊,按照峰值負荷設計裝機容量的設備經常處于部分負荷下運行,利用閑置設備進行制冷或供熱能夠取得較好的經濟效益時;

4 電能的峰值供應量受到限制,以至于不采用蓄冷系統能源供應不能滿足建筑空氣調節的正常使用要求時;

5 改造工程,既有冷(熱)源設備不能滿足新的冷(熱)負荷的峰值需要,且在空調負荷的非高峰時段總制冷(熱)量存在富裕量時;

6 建筑空調系統采用低溫送風方式或需要較低的冷水供水溫度時;

7 區域供冷系統中,采用較大的冷水溫差供冷時;

8 必須設置部分應急冷源的場所。

8.7.2 蓄冷空調系統設計應符合下列規定:

1 應計算一個蓄冷—釋冷周期的逐時空調冷負荷,且應考慮間歇運行的冷負荷附加;

2 應根據蓄冷—釋冷周期內冷負荷曲線、電網峰谷時段以及電價、建筑物能夠提供的設置蓄冷設備的空間等因素,經綜合比較后確定采用全負荷蓄冷或部分負荷蓄冷。

8.7.3 冰蓄冷裝置和制冷機組的容量,應保證在設計蓄冷時段內完成全部預定的冷量蓄存,并宜按照附錄J的規定確定。冰蓄冷裝置的蓄冷和釋冷特性應滿足蓄冷空調系統的需求。

8.7.4 冰蓄冷系統,當設計蓄冷時段仍需供冷,且符合下列情況之一時,宜配置基載機組:

1 基載冷負荷超過制冷主機單臺空調工況制冷量的20%時;

2 基載冷負荷超過350kW時;

3 基載負荷下的空凋總冷量(kWh)超過設計蓄冰冷量(kWh)的10%時。

8.7.5 冰蓄冷系統載冷劑選擇及管路設計應符合現行行業標準《蓄冷空調工程技術規程》JGJ 158的有關規定。

8.7.6 采用冰蓄冷系統時,應適當加大空調冷水的供回水溫差,并應符合下列規定:

1 當空調冷水直接進入建筑內各空調末端時,若采用冰盤管內融冰方式,空調系統的冷水供回水溫差不應小于6℃,供水溫度不宜高于6℃;若采用冰盤管外融冰方式,空調系統的冷水供回水溫差不應小于8℃,供水溫度不宜高于5℃;

2 當建筑空調水系統由于分區而存在二次冷水的需求時,若采用冰盤管內融冰方式,空凋系統的一次冷水供回水溫差不應小于5℃,供水溫度不宜高于6℃;若采用冰盤管外融冰方式,空調系統的一次冷水供回水溫差不應小于6℃,供水溫度不宜高于5℃;

3 當空調系統采用低溫送風方式時,其冷水供回水溫度,應經經濟技術比較后確定。供水溫度不宜高于5℃;

4 采用區域供冷時,溫差要求應符合第8.8.2條的要求。

8.7.7 水蓄冷(熱)系統設計應符合下列規定:

1 蓄冷水溫不宜低于4℃,蓄冷水池的蓄水深度不宜低于2m;

2 當空凋水系統最高點高于蓄冷(或蓄熱)水池設計水面時,宜采用板式換熱器間接供冷(熱);當高差大于10m時,應采用板式換熱器間接供冷(熱)。如果采用直接供冷(熱)方式,水路設計應采用防止水倒灌的措施;

3 蓄冷水池與消防水池合用時,其技術方案應經過當?shù)叵啦块T的審批,并應采取切實可靠的措施保證消防供水的要求:

4 蓄熱水池不應與消防水池合用。

8.8 區域供冷

8.8.1 區域供冷時,應優先考慮利用分布式能源站、熱電廠等余熱作為制冷能源。

8.8.2 采用區域供冷方式時,宜采用冰蓄冷系統??照{冷水供回水溫差應符合下列規定:

1 采用電動壓縮式冷水機組供冷時,不宜小于7℃;

2 采用冰蓄冷系統時,不應小于9℃。

8.8.3 區域供冷站的設計應符合下列規定:

1 應根據建設的不同階段及用戶的使用特點進行冷負荷分析,并確定同時使用系數和系統的總裝機容量:

2 應考慮分期投入和建設的可能性;

3 區域供冷站宜位于冷負荷中心,且可根據需要獨立設置;供冷半徑應經技術經濟比較確定;

4 應設計自動控制系統及能源管理優化系統。

8.8.4 區域供冷管網的設計應符合下列規定:

1 負荷側的共用輸配管網和用戶管道應按變流量系統設計。各段管道的設計流量應按其所負擔的建筑或區域的最大逐時冷負荷,并考慮同時使用系數后確定;

2 區域供冷系統管網與建筑單體的空調水系統規模較大時,宜采用用戶設置換熱器間接供冷的方式;規模較小時,可根據水溫、系統壓力和管理等因素,采用用戶設置換熱器間接供冷或采用直接串聯的多級泵系統;

3 應進行管網的水力工況分析及水力平衡計算,并通過經濟技術比較確定管網的計算比摩阻。管網設計的最大水流速不宜超過2.9m/s。當各環路的水力不平衡率超過15%時,應采取相應的水力平衡措施;

4 供冷管道宜采用帶有保溫及防水保護層的成品管材。設計沿程冷損失應小于設計輸送總冷量的5%;

5 用戶入口應設有冷量計量裝置和控制調節裝置,并宜分段設置用于檢修的閥門井。

8.9 燃氣冷熱電三聯供

8.9.1 采用燃氣冷熱電三聯供系統時,應優化系統配置,滿足能源梯級利用的要求。

8.9.2 設備配置及系統設計應符合下列原則:

1 以冷、熱負荷定發電量;

2 優先滿足本建筑的機電系統用電。

8.9.3 余熱利用設備及容量選擇應符合下列規定:

1 宜采用余熱直接回收利用的方式;

2 余熱利用設備最低制冷容量,不應低于發電機滿負荷運行時產生的余熱制冷量。

8.10 制冷機房

8.10.1 制冷機房設計時,應符合下列規定:

1 制冷機房宜設在空調負荷的中心;

2 宜設置值班室或控制室,根據使用需求也可設置維修及工具間;

3 機房內應有良好的通風設施;地下機房應設置機械通風,必要時設置事故通風;值班室或控制室的室內設計參數應滿足工作要求;

4 機房應預留安裝孔、洞及運輸通道;

5 機組制冷劑安全閥泄壓管應接至室外安全處;

6 機房應設電話及事故照明裝置,照度不宜小于100lx,測量儀表集中處應設局部照明;

7 機房內的地面和設備機座應采用易于清洗的面層;機房內應設置給水與排水設施,滿足水系統沖洗、排污要求;

8 當冬季機房內設備和管道中存水或不能保證完全放空時,機房內應采取供熱措施,保證房間溫度達到5℃以上。

8.10.2 機房內設備布置應符合下列規定:

1 機組與墻之間的凈距不小于1m,與配電柜的距離不小于1.5m;

2 機組與機組或其他設備之間的凈距不小于1.2m;

3 宜留有不小于蒸發器、冷凝器或低溫發生器長度的維修距離;

4 機組與其上方管道、煙道或電纜橋架的凈距不小于1m;

5 機房主要通道的寬度不小于1.5m。

8.10.3 氨制冷機房設計應符合下列規定:

1 氨制冷機房單獨設置且遠離建筑群;

2 機房內嚴禁采用明火供暖;

3 機房應有良好的通風條件,同時應設置事故排風裝置,換氣次數每小時不少于12次,排風機應選用防爆型;

4 制冷劑室外泄壓口應高于周圍50m范圍內最高建筑屋脊5m,并采取防止雷擊、防止雨水或雜物進入泄壓管的裝置;

5 應設置緊急泄氨裝置,在緊急情況下,能將機組氨液溶于水中,并排至經有關部門批準的儲罐或水池。

8.10.4 直燃吸收式機組機房的設計應符合下列規定:

1 應符合國家現行有關防火及燃氣設計規范的相關規定;

2 宜單獨設置機房;不能單獨設置機房時,機房應靠建筑物的外墻,并采用耐火極限大于2h防爆墻和耐火極限大于1.5h現澆樓板與相鄰部位隔開;當與相鄰部位必須設門時,應設甲級防火門;

3 不應與人員密集場所和主要疏散口貼鄰設置;

4 燃氣直燃型制冷機組機房單層面積大于200┫時,機房應設直接對外的安全出口;

5 應設置泄壓口,泄壓口面積不應小于機房占地面積的10%(當通風管道或通風井直通室外時,其面積可計入機房的泄壓面積);泄壓口應避開人員密集場所和主要安全出口;

6 不應設置吊頂;

7 煙道布置不應影響機組的燃燒效率及制冷效率。

8.11 鍋爐房及換熱機房

8.11.1 采用城市熱網或區域鍋爐房(蒸汽、熱水)供熱的空調系統,宜設換熱機房,通過換熱器進行間接供熱。鍋爐房、換熱機房應設置計量表具。

8.11.2 換熱器的選擇,應符合下列規定:

1 應選擇高效、緊湊、便于維護管理、使用壽命長的換熱器,其類型、構造、材質與換熱介質理化特性及換熱系統使用要求相適應;

2 熱泵空調系統,從低溫熱源取熱時,應采用能以緊湊形式實現小溫差換熱的板式換熱器;

3 水-水換熱器宜采用板式換熱器。

8.11.3 換熱器的配置應符合下列規定:

1 換熱器總臺數不應多于四臺。全年使用的換熱系統中,換熱器的臺數不應少于兩臺;非全年使用的換熱系統中,換熱器的臺數不宜少于兩臺;

2 換熱器的總換熱量應在換熱系統設計熱負荷的基礎上乘以附加系數,宜按表8.11.3取值,供暖系統的換熱器還應同時滿足本條第3款的要求;

3 供暖系統的換熱器,一臺停止工作時,剩余換熱器的設計換熱量應保障供熱量的要求,寒冷地區不應低于設計供熱量的65%,嚴寒地區不應低于設計供熱量的70%。

8.11.4 當換熱器表面產生污垢不易被清潔時,宜設置免拆卸清洗或在線清洗系統。

8.11.5 當換熱介質為非清水介質時,換熱器宜設在獨立房間內,且應設置清洗設施及通風系統。

8.11.6 汽水換熱器的蒸汽凝結水,宜回收利用。

8.11.7 鍋爐房的設置與設計除應符合本規范規定外,尚應符合現行國家標準《鍋爐房設計規范》GB 50041、《高層民用建筑設計防火規范》GB 50045、《建筑設計防火規范》GB 50016的有關規定以及工程所在地主管部門的管理要求。

8.11.8 鍋爐房及單臺鍋爐的設計容量與鍋爐臺數應符合下列規定:

1 鍋爐房的設計容量應根據供熱系統綜合最大熱負荷確定;

2 單臺鍋爐的設計容量應以保證其具有長時間較高運行效率的原則確定,實際運行負荷率不宜低于50%;

3 在保證鍋爐具有長時間較高運行效率的前提下,各臺鍋爐的容量宜相等;

4 鍋爐房鍋爐總臺數不宜過多,全年使用時不應少于兩臺,非全年使用時不宜少于兩臺;

5 其中一臺因故停止工作時,剩余鍋爐的設計換熱量應符合業主保障供熱量的要求,并且對于寒冷地區和嚴寒地區供熱(包括供暖和空調供熱),剩余鍋爐的總供熱量分別不應低于設計供熱量的65%和70%。

8.11.9 除廚房、洗衣、高溫消毒以及冬季空調加濕等必須采用蒸汽的熱負荷外,其余熱負荷應以熱水鍋爐為熱源。當蒸汽熱負荷在總熱負荷中的比例大于70%且總熱負荷≤1.4MW時,可采用蒸汽鍋爐。

8.11.10 鍋爐額定熱效率不應低于現行國家標準《公共建筑節能設計標準》GB 50189的有關規定。當供熱系統的設計回水溫度小于或等于50℃時,宜采用冷凝式鍋爐。

8.11.11 當采用真空熱水鍋爐時,最高用熱溫度宜小于或等于85℃。

8.11. 12 集中供暖系統采用變流量水系統時,循環水泵宜采用變速調節控制。

8.11.13 在選配集中供暖系統的循環水泵時,應計算循環水泵的耗電輸熱比(EHR),并應標注在施工圖的設計說明中。循環泵耗電輸熱比應符合下式要求:

式中:ECR——循環水泵的耗電輸熱比;

G——每臺運行水泵的設計流量,m3/h;

H——每臺運行水泵對應的設計揚程,m水柱;

ηb——每臺運行水泵對應設計工作點的效率;

Q——設計冷熱負荷,kW;

△T ——設計供回水溫差,℃;

A——與水泵流量有關的計算系數,按本規范8.5.12-2選取;

B——與機房及用戶的水阻力有關的計算系數,

∑L——室外主干線(包括供回水管)總長度;

α——與∑L有關的計算系數,按如下選取或計算;

當∑L≤400m時,α=0.0015;

當400<∑L<1000m時,α=0.003833+3.067/∑L;

當∑L≥1000m時,α=0.0069

8.11.14 鍋爐房及換熱機房,應設置供熱量控制裝置。

8.11.15 鍋爐房、換熱機房的設計補水量(小時流量)可按系統水容量的1%計算,補水泵設置應符合本規范8.5. 16條規定。

8.11.16 閉式循環水系統的定壓和膨脹方式,應符合本規范第8.5.18條規定。當采用對系統含氧量要求嚴格的散熱器設備時,宜采用能容納膨脹水量的閉式定壓方式或進行除氧處理。

9檢測與監控

9.1 一般規定

9.1.1 供暖、通風與空調系統應設置檢測與監控設備或系統,并應符合下列規定:

1 檢測與監控內容可包括參數檢測、參數與設備狀態顯示、自動調節與控制、工況自動轉換、設備連鎖與自動保護、能量計量以及中央監控與管理等。具體內容和方式應根據建筑物的功能與要求、系統類型、設備運行時間以及工藝對管理的要求等因素,通過技術經濟比較確定;

2 系統規模大,制冷空調設備臺數多且相關聯各部分相距較遠時,應采用集中監控系統;

3 不具備采用集中監控系統的供暖、通風與空調系統,宜采用就地控制設備或系統。

9.1.2 供暖、通風與空調系統的參數檢測應符合下列規定:

1 反映設備和管道系統在啟停、運行及事故處理過程中的安全和經濟運行的參數,應進行檢測;

2 用于設備和系統主要性能計算和經濟分析所需要的參數,宜進行檢測;

3 檢測儀表的選擇和設置應與報警、自動控制和計算機監視等內容綜合考慮,不宜重復設置,就地檢測儀表應設在便于觀察的地點。

9.1.3 采用集中監控系統控制的動力設備,應設就地手動控制裝置,并通過遠程/就地轉換開關實現遠距離與就地手動控制之間的轉換;遠程/就地轉換開關的狀態應為監控系統的檢測參數之一。

9.1.4 供暖、通風與空凋設備設置聯動、連鎖等保護措施時,應符合下列規定:

1 當采用集中監控系統時,聯動、連鎖等保護措施應由集中監控系統實現;

2 當采用就地自動控制系統時,聯動、連鎖等保護措施,應為自控系統的一部分或獨立設置;

3 當無集中監控或就地自動控制系統時,應設置專門聯動、連鎖等保護措施。

9.1.5 鍋爐房、換熱機房和制冷機房的能量計量應符合下列規定:

1 應計量燃料的消耗量;

2 應計量耗電量;

3 應計量集中供熱系統的供熱量;

4 應計量補水量;

5 應計量集中空調系統冷源的供冷量;

6 循環水泵耗電量宜單獨計量。

9.1.6 中央級監控管理系統應符合下列規定:

1 應能以與現場測量儀表相同的時間間隔與測量精度連續記錄,顯示各系統運行參數和設備狀態。其存儲介質和數據庫應能保證記錄連續一年以上的運行參數;

2 應能計算和定期統計系統的能量消耗、各臺設備連續和累計運行時間;

3 應能改變各控制器的設定值,并能對設置為“遠程”狀態的設備直接進行啟、停和調節;

4 應根據預定的時間表,或依據節能控制程序自動進行系統或設備的啟停;

5 應設立操作者權限控制等安全機制;

6 應有參數越限報警、事故報警及報警記錄功能,并宜設有系統或設備故障診斷功能;

7 宜設置可與其他弱電系統數據共享的集成接口。

9.1.7 防排煙系統的檢測與監控,應執行國家現行有關防火規范的規定;與防排煙系統合用的通風空調系統應按消防設置的要求供電,并在火災時轉入火災控制狀態;通風空調風道上的防火閥宜具有位置反饋功能。

9.1.8 有特殊要求的冷熱源機房、通風和空調系統的檢測與監控應符合相關規范的規定。

9.2 傳感器和執行器

9.2.1 傳感器的選擇應符合下列規定:

1 當以安全保護和設備狀態監視為目的時,宜選擇溫度開關、壓力開關、風流開關、水流開關、壓差開關、水位開關等以開關量形式輸出的傳感器,不宜使用連續量輸出的傳感器;

2 傳感器測量范圍和精度應與二次儀表匹配,并高于工藝要求的控制和測量精度;

3 易燃易爆環境應采用防燃防爆型傳感器。

9.2.2 溫度、濕度傳感器的設置,應符合下列規定:

1 溫度、濕度傳感器測量范圍宜為測點溫度范圍的1.2~1. 5倍,傳感器測量范圍和精度應與二次儀表匹配,并高于工藝要求的控制和測量精度;

2 供、回水管溫差的兩個溫度傳感器應成對選用,且溫度偏差系數應同為正或負;

3 壁掛式空氣溫度、濕度傳感器應安裝在空氣流通,能反映被測房間空氣狀態的位置;風道內溫度、濕度傳感器應保證插入深度,不應在探測頭與風道外側形成熱橋;插入式水管溫度傳感器應保證測頭插入深度在水流的主流區范圍內,安裝位置附近不應有熱源及水滴;

4 機器露點溫度傳感器應安裝在擋水板后有代表性的位置,應避免輻射熱、振動、水滴及二次回風的影響。

9.2.3 壓力(壓差)傳感器的設置,應符合下列規定:

1 壓力(壓差)傳感器的工作壓力(壓差)應大于該點可能出現的最大壓力(壓差)的1.5倍,量程宜為該點壓力(壓差)正常變化范圍的1.2~1.3倍;

2 在同一建筑層的同一水系統上安裝的壓力(壓差)傳感器宜處于同一標高;

3 測壓點和取壓點的設置應根據系統需要和介質類型確定,設在管內流動穩定的地方并滿足產品需要的安裝條件。

9.2.4 流量傳感器的設置,應符合下列規定:

1 流量傳感器量程宜為系統最大工作流量的1.2~1.3倍;

2 流量傳感器安裝位置前后應有保證產品所要求的直管段長度或其他安裝條件;

3 應選用具有瞬態值輸出的流量傳感器;

4 宜選用水流阻力低的產品。

9.2.5 自動調節閥的選擇,應符合下列規定:

1 閥權度的確定應綜合考慮調節性能和輸送能耗的影響,宜取0.3~0.7。閥權度應按下式計算:

式中:S——閥權度;

△Pmin——調節閥全開時的壓力損失(Pa);

△P ——調節閥所在串聯支路的總壓力損失(Pa)。

2 調節閥的流量特性應根據調節對象特性和閥權度選擇,并宜符合下列規定:

1)水路兩通閥宜采用等百分比特性的閥門;

2)水路三通閥宜采用拋物線特性或線性特性的閥門;

3)蒸汽兩通閥,當閥權度大于或等于0.6時,宜采用線性特性的;當閥權度小于0.6時,宜采用等百分比特性的閥門。

3 調節閥的口徑應根據使用對象要求的流通能力,通過計算選擇確定。

9.2.6 蒸汽兩通閥應采用單座閥。三通分流閥不應作三通混合閥使用;三通混合閥不宜作三通分流閥使用。

9.2.7 當僅以開關形式用于設備或系統水路切換時,應采用通斷閥,不得采用調節閥。

9.3 供暖通風系統的檢測與監控

9.3.1 供暖系統應對下列參數進行檢測:

1 供暖系統的供水、供汽和回水干管中的熱媒溫度和壓力;

2 過濾器的進出口靜壓差;

3 水泵等設備的啟停狀態;

4 熱空氣幕的啟停狀態。

9.3.2 熱水集中供暖系統的室溫調控應符合本規范第5.10節的有關規定。

9.3.3 通風系統應對下列參數進行檢測:

1 通風機的啟停狀態;

2 可燃或危險物泄漏等事故狀態;

3 空氣過濾器進出口靜壓差的越限報警。

9.3.4 事故通風系統的通風機應與可燃氣體泄漏、事故等探測器連鎖開啟,并宜在工作地點設有聲、光等報警狀態的警示。

9.3.5 通風系統的控制應符合下列規定:

1 應保證房間風量平衡、溫度、壓力、污染物濃度等要求;

2 宜根據房間內設備使用狀況進行通風量的調節。

9.3.6 通風系統的監控應符合相關現行消防規范和本規范第6章的相關規定。

9.4 空調系統的檢測與監控

9.4.1 空調系統應對下列參數進行檢測:

1 室內、外空氣的溫度;

2 空氣冷卻器出口的冷水溫度;

3 空氣加熱器出口的熱水溫度;

4 空氣過濾器進出口靜壓差的越限報警;

5 風機、水泵、轉輪熱交換器、加濕器等設備啟停狀態。

9.4.2 全年運行的空調系統,宜采用多工況運行的監控設計。

9.4.3 室溫允許波動范圍小于或等于±1℃和相對濕度允許波動范圍小于或等于±5%的空調系統,當水冷式空氣冷卻器采用變水量控制時,宜由室內溫度、濕度調節器通過高值或低值選擇器進行優先控制,并對加熱器或加濕器進行分程控制。

9.4.4 全空氣空調系統的控制應符合下列規定:

1 室溫的控制由送風溫度或/和送風量的調節實現,應根據空調系統的類型和工況進行選擇;

2 送風溫度的控制應通過調節冷卻器或加熱器水路控制閥和/或新、回風道調節風閥實現。水路控制閥的設置應符合本規范第8. 5.6條的規定,且宜采用模擬量調節閥;需要控制混風溫度時風閥宜采用模擬量調節閥;

3 采用變風量系統時,風機應采用變速控制方式;

4 當采用加濕處理時,加濕量應按室內濕度要求和熱濕負荷情況進行控制。當室內散濕量較大時,宜采用機器露點溫度不恒定或不達到機器露點溫度的方式,直接控制室內相對濕度;

5 過渡期宜采用加大新風比的方式運行。

9.4.5 新風機組的控制應符合下列規定:

1 新風機組水路電動閥的設置應符合第8.5.6條的要求,且宜采用模擬量調節閥;

2 水路電動閥的控制和調節應保證需要的送風溫度設定值,送風溫度設定值應根據新風承擔室內負荷情況進行確定;

3 當新風系統進行加濕處理時,加濕量的控制和調節可根據加濕精度要求,采用送風濕度恒定或室內濕度恒定的控制方式。

9.4.6 風機盤管水路電動閥的設置應符合第8.5.6條的要求,并宜設置常閉式電動通斷閥。

9.4.7 冬季有凍結可能性的地區,新風機組或空調機組應設置防凍保護控制。

9.4.8 空調系統空氣處理裝置的送風溫度設定值,應按冷卻和加熱工況分別確定;當冷卻和加熱工況互換時,應設冷熱轉換裝置。冬季和夏季需要改變送風方向和風量的風口應設置冬夏轉換裝置。轉換裝置的控制可獨立設置或作為集中監控系統的一部分。

9.4.9 空調系統的電加熱器應與送風機連鎖,并應設無風斷電、超溫斷電保護裝置;電加熱器必須采取接地及剩余電流保護措施。

9.5 空調冷熱源及其水系統的檢測與監控

9.5.1 空調冷熱源及其水系統,應對下列參數進行檢測:

1 冷水機組蒸發器進、出口水溫、壓力;

2 冷水機組冷凝器進、出口水溫、壓力;

3 熱交換器一二次側進、出口溫度、壓力;

4 分、集水器溫度、壓力(或壓差);

5 水泵進出口壓力;

6 水過濾器前后壓差;

7 冷水機組、水泵、冷卻塔風機等設備的啟停狀態。

9.5.2 蓄冷(熱)系統應對下列參數進行檢測:

1 蓄冷(熱)裝置的進、出口介質溫度;

2 電鍋爐的進、出口水溫;

3 蓄冷(熱)裝置的液位;

4 調節閥的閥位;

5 蓄冷(熱)量、供冷(熱)量的瞬時值和累計值;

6 故障報警。

9.5.3 冷水機組宜采用由冷量優化控制運行臺數的方式;采用自動方式運行時,冷水系統中各相關設備及附件與冷水機組應進行電氣連鎖,順序啟停。

9.5.4 冰蓄冷系統的二次冷媒側換熱器應設防凍保護控制。

9.5.5 變流量一級泵系統冷水機組定流量運行時,空調水系統總供、回水管之間的旁通調節閥應采用壓差控制。壓差測點相關要求應符合本規范第9.2.3條的規定。

9.5.6 二級泵和多級泵空調水系統中,二級泵等負荷側各級水泵運行臺數宜采用流量控制方式;水泵變速宜根據系統壓差變化控制。

9.5.7 變流量一級泵系統冷水機組變流量運行時,空調水系統的控制應符合下列規定:

1 總供、回水管之間的旁通調節閥可采用流量、溫差或壓差控制;

2 水泵的臺數和變速控制應符合本規范第9.5.6條的要求;

3 應采用精確控制流量和降低水流量變化速率的控制措施。

9.5.8 空調冷卻水系統的控制調節應符合下列規定:

1 冷卻塔風機開啟臺數或轉速宜根據冷卻塔出水溫度控制;

2 當冷卻塔供回水總管間設置旁通調節閥時,應根據冷水機組最低冷卻水溫度調節旁通水量;

3 可根據水質檢測情況進行排污控制。

9.5.9 集中監控系統與冷水機組控制器之間宜建立通信連接,實現集中監控系統中央主機對冷水機組運行參數的檢測與監控。

10消聲與隔振

10.1 一般規定

10.1.1 供暖、通風與空調系統的消聲與隔振設計計算應根據工藝和使用的要求、噪聲和振動的大小、頻率特性、傳播方式及噪聲振動允許標準等確定。

10.1.2 供暖、通風與空調系統的噪聲傳播至使用房間和周圍環境的噪聲級應符合現行國家有關標準的規定。

10. 1.3 供暖、通風與空調系統的振動傳播至使用房間和周圍環境的振動級應符合現行國家標準的規定。

10.1. 4 設置風系統管道時,消聲處理后的風管不宜穿過高噪聲的房間;噪聲高的風管,不宜穿過噪聲要求低的房間,當必須穿過時,應采取隔聲處理措施。

10.1.5 有消聲要求的通風與空調系統,其風管內的空氣流速,宜按表10.1.5選用。

10.1.6 通風、空調與制冷機房等的位置,不宜靠近聲環境要求較高的房間;當必須靠近時,應采取隔聲、吸聲和隔振措施。

10.1.7 暴露在室外的設備,當其噪聲達不到環境噪聲標準要求時,應采取降噪措施。

10.1.8 進排風口噪聲應符合環保要求,否則應采取消聲措施。

10.2 消聲與隔聲

10.2.1 供暖、通風和空調設備噪聲源的聲功率級應依據產品的實測數值。

10.2.2 氣流通過直管、彎頭、三通、變徑管、閥門和送回風口等部件產生的再生噪聲聲功率級與噪聲自然衰減量,應分別按各倍頻帶中心頻率計算確定。

注:對于直風管,當風速小于5m/s時,可不計算氣流再生噪聲;風速大于8m/s時,可不計算噪聲自然衰減量。

10.2.3 通風與空調系統產生的噪聲,當自然衰減不能達到允許噪聲標準時,應設置消聲設備或采取其他消聲措施。系統所需的消聲量,應通過計算確定。

10.2.4 選擇消聲設備時,應根據系統所需消聲量、噪聲源頻率特性和消聲設備的聲學性能及空氣動力特性等因素,經技術經濟比較確定。

10.2.5 消聲設備的布置應考慮風管內氣流對消聲能力的影響。消聲設備與機房隔墻間的風管應采取隔聲措施。

10.2.6 管道穿過機房圍護結構時,管道與圍護結構之間的縫隙應使用具備防火隔聲能力的彈性材料填充密實。

10.3 隔 振

10.3.1 當通風、空調、制冷裝置以及水泵等設備的振動靠自然衰減不能達標時,應設置隔振器或采取其他隔振措施。

10.3.2 對不帶有隔振裝置的設備,當其轉速小于或等于1500r/min時,宜選用彈簧隔振器;轉速大于1500r/min時,根據環境需求和設備振動的大小,亦可選用橡膠等彈性材料的隔振墊塊或橡膠隔振器。

10.3.3 選擇彈簧隔振器時,應符合下列規定:

1 設備的運轉頻率與彈簧隔振器垂直方向的固有頻率之比,應大于或等于2.5,宜為4~5;

2 彈簧隔振器承受的載荷,不應超過允許工作載荷;

3 當共振振幅較大時,宜與阻尼大的材料聯合使用;

4 彈簧隔振器與基礎之間宜設置一定厚度的彈性隔振墊。

10.3.4 選擇橡膠隔振器時,應符合下列要求:

1 應計入環境溫度對隔振器壓縮變形量的影響;

2 計算壓縮變形量,宜按生產廠家提供的極限壓縮量的1/3~1/2采用;

3 設備的運轉頻率與橡膠隔振器垂直方向的固有頻率之比,應大于或等于2.5,宜為4~5;

4 橡膠隔振器承受的荷載,不應超過允許工作荷載;

5 橡膠隔振器與基礎之間宜設置一定厚度的彈性隔振墊。

注:橡膠隔振器應避免太陽直接輻射或與油類接觸。

10.3.5 符合下列要求之一時,宜加大隔振臺座質量及尺寸:

1 設備重心偏高;

2 設備重心偏離中心較大,且不易調整;

3 不符合嚴格隔振要求的。

10.3.6 冷(熱)水機組、空調機組、通風機以及水泵等設備的進口、出口宜采用軟管連接。水泵出口設止回閥時,宜選用消錘式止回閥。

10.3.7 受設備振動影響的管道應采用彈性支吊架。

10.3.8 在有噪聲要求嚴格的房間的樓層設置集中的空調機組設備時,應采用浮筑雙隔振臺座。

11絕熱與防腐

11.1 絕 熱

11.1.1 具有下列情形之一的設備、管道(包括管件、閥門等)應進行保溫:

1 設備與管道的外表面溫度高于50℃時(不包括室內供暖管道);

2 熱介質必須保證一定狀態或參數時;

3 不保溫時,熱損耗量大,且不經濟時;

4 安裝或敷設在有凍結危險場所時;

5 不保溫時,散發的熱量會對房間溫、濕度參數產生不利影響或不安全因素。

11.1.2 具有下列情形之一的設備、管道(包括閥門、管附件等)應進行保冷:

1 冷介質低于常溫,需要減少設備與管道的冷損失時;

2 冷介質低于常溫,需要防止設備與管道表面凝露時;

3 需要減少冷介質在生產和輸送過程中的溫升或汽化時;

4 設備、管道不保冷時,散發的冷量會對房間溫、濕度參數產生不利影響或不安全因素。

11.1.3 設備與管道絕熱材料的選擇應符合下列規定:

1 絕熱材料及其制品的主要性能應符合現行國家標準《設備及管道絕熱設計導則》GB/T 8175的有關規定;

2 設備與管道的絕熱材料燃燒性能應滿足現行有關防火規范的要求;

3 保溫材料的允許使用溫度應高于正常操作時的介質最高溫度;

4 保冷材料的最低安全使用溫度應低于正常操作時介質的最低溫度;

5 保溫材料應選擇熱導率小、密度小、造價低、易于施工的材料和制品;

6 保冷材料應選擇熱導率小、吸濕率低、吸水率小、密度小、耐低溫性能好、易于施工、造價低、綜合經濟效益高的材料;優先選用閉孔型材料和對異形部位保冷簡便的材料;

7 經綜合經濟比較合適時,可以選用復合絕熱材料。

11.1.4 設備和管道的保溫層厚度應按現行國家標準《設備及管道絕熱設計導則》GB/T 8175中經濟厚度方法計算確定,亦可按本規范附錄K選用。必要時也可按允許表面熱損失法或允許介質溫降法計算確定。

11.1.5 設備與管道的保冷層厚度應按下列原則計算確定:

1 供冷或冷熱共用時,應按現行國家標準《設備及管道絕熱設計導則》GB/T 8175中經濟厚度和防止表面結露的保冷層厚度方法計算,并取厚值,或按本規范附錄K選用;

2 冷凝水管應按《設備及管道絕熱設計導則》GB/T 8175中防止表面結露保冷厚度方法計算確定,或按本規范附錄K選用。

11.1.6 當選擇復合型風管時,復合型風管絕熱材料的熱阻應符合附錄K中相關要求。

11.1.7 設備與管道的絕熱設計應符合下列要求:

1 管道和支架之間,管道穿墻、穿樓板處應采取防止“熱橋”或“冷橋”的措施;

2 保冷層的外表面不得產生凝結水;

3 采用非閉孔材料保溫時,外表面應設保護層;采用非閉孔材料保冷時,外表面應設隔汽層和保護層。

11.2 防 腐

11.2.1 設備、管道及其配套的部、配件的材料應根據接觸介質的性質、濃度和使用環境等條件,結合材料的耐腐蝕特性、使用部位的重要性及經濟性等因素確定。

11.2.2 除有色金屬、不銹鋼管、不銹鋼板、鍍鋅鋼管、鍍鋅鋼板和鋁板外,金屬設備與管道的外表面防腐,宜采用涂漆。涂層類別應能耐受環境大氣的腐蝕。

11.2.3 涂層的底漆與面漆應配套使用。外有絕熱層的管道應涂底漆。

11.2.4 涂漆前管道外表面的處理應符合涂層產品的相應要求。當有特殊要求時,應在設計文件中規定。

11.2.5 用于與奧氏體不銹鋼表面接觸的絕熱材料應符合現行國家標準《工業設備及管道絕熱工程施工規范》GB 50126有關氯離子含量的規定。

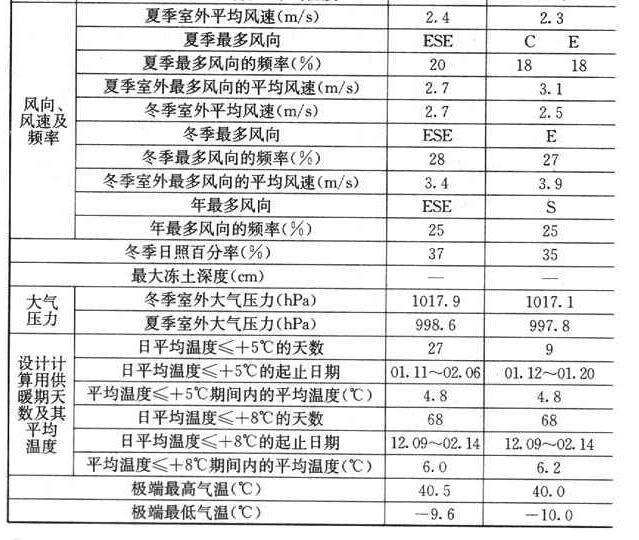

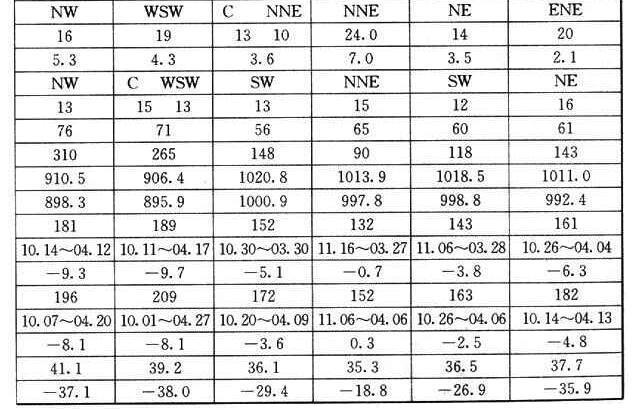

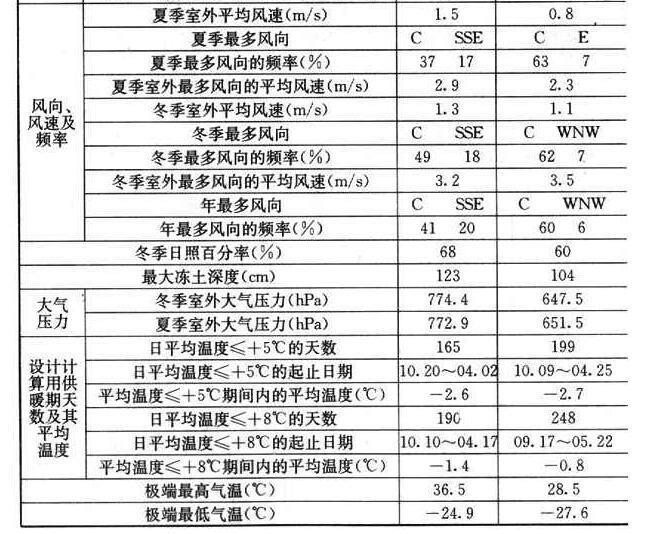

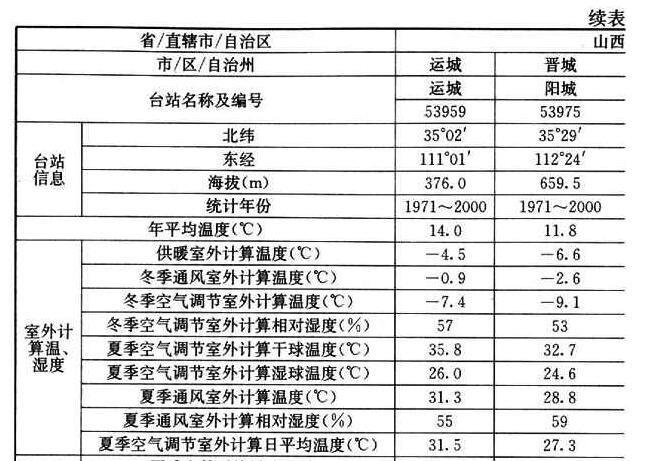

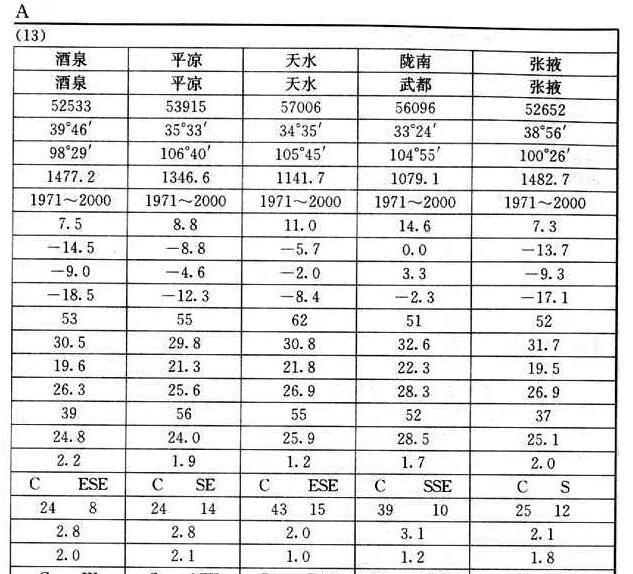

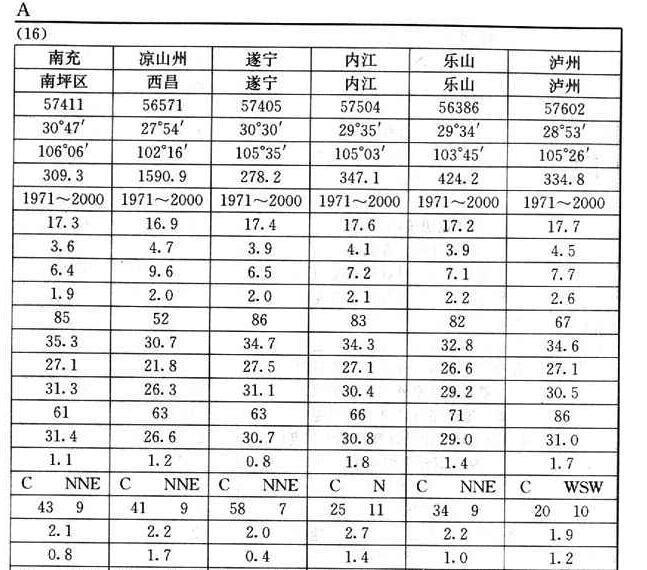

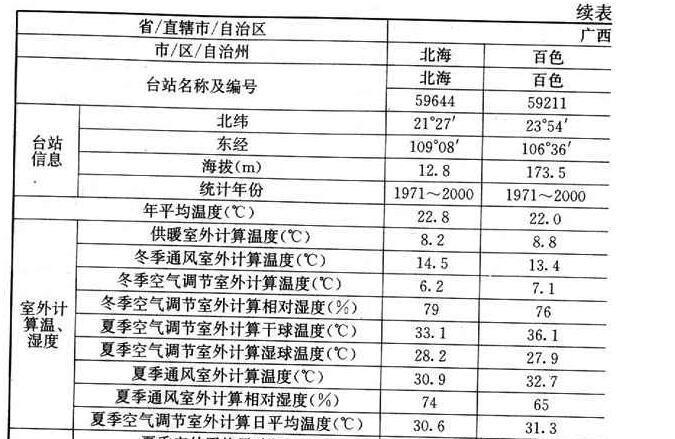

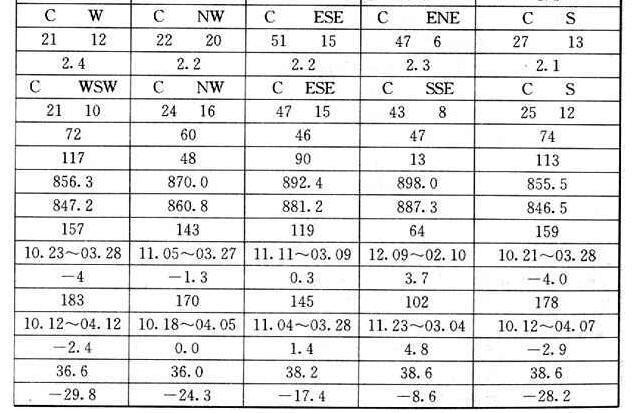

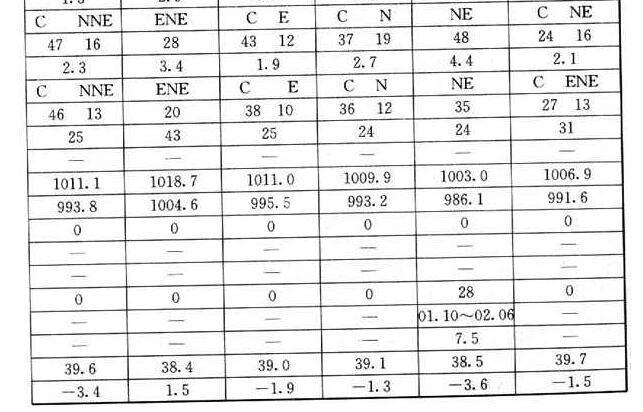

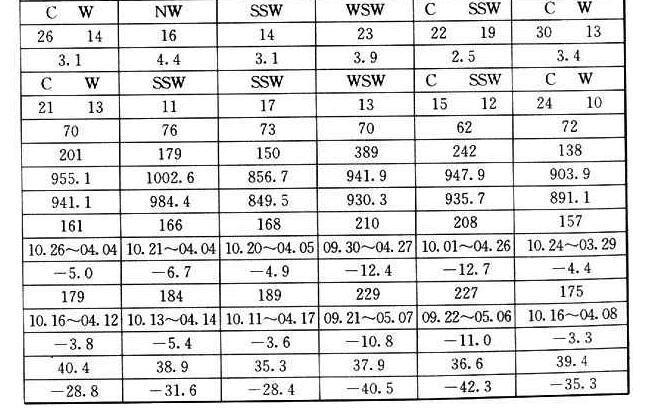

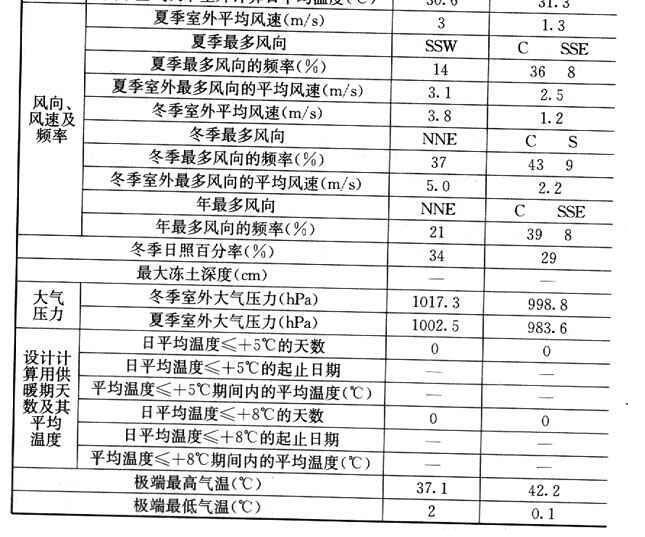

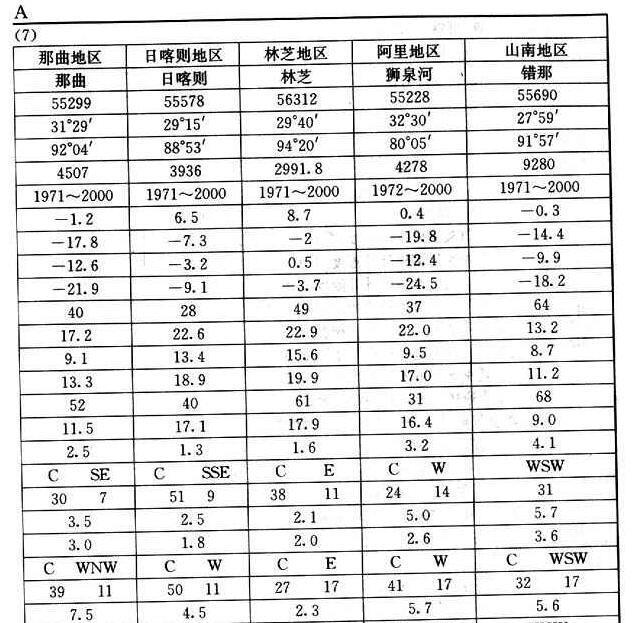

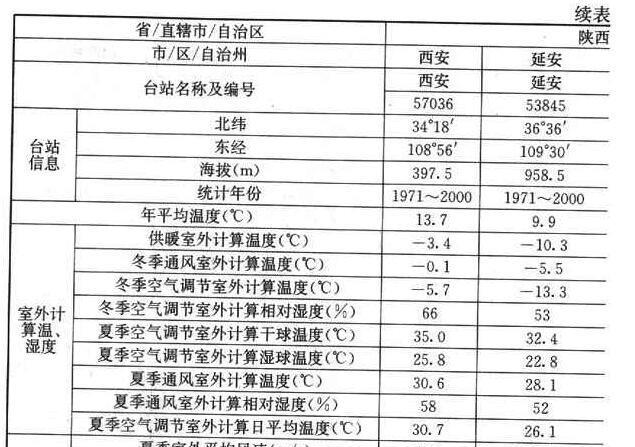

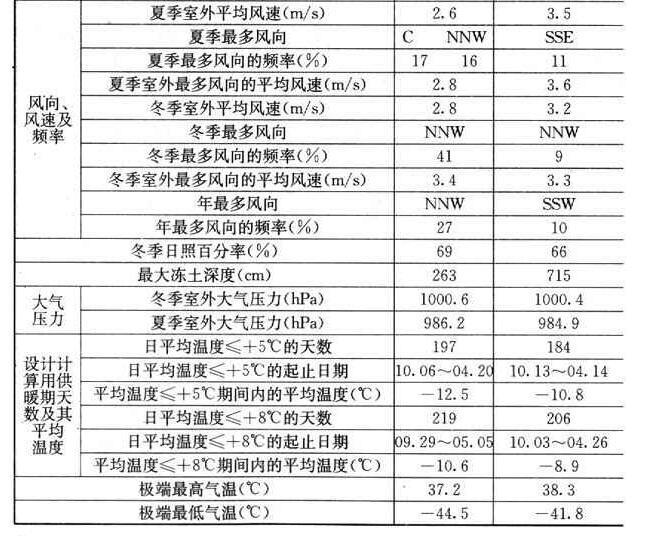

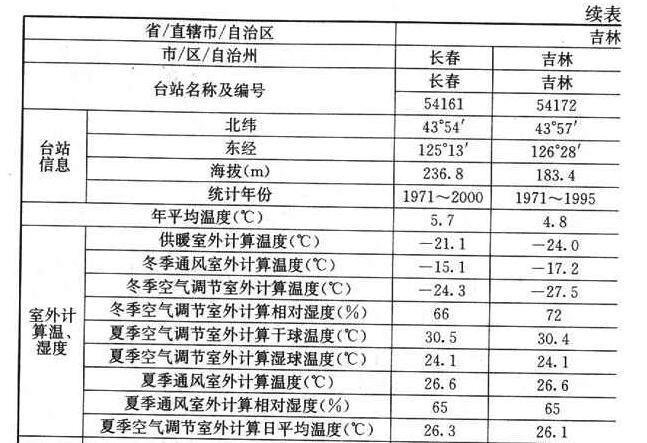

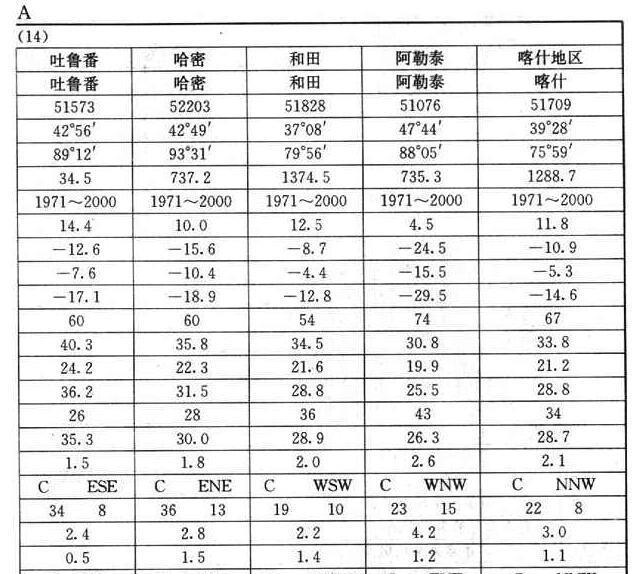

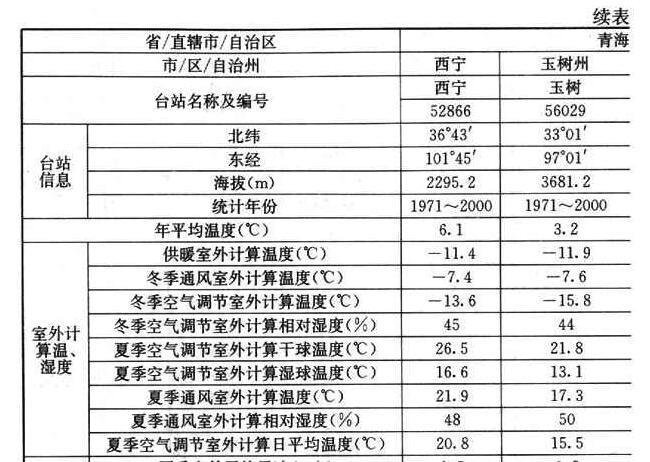

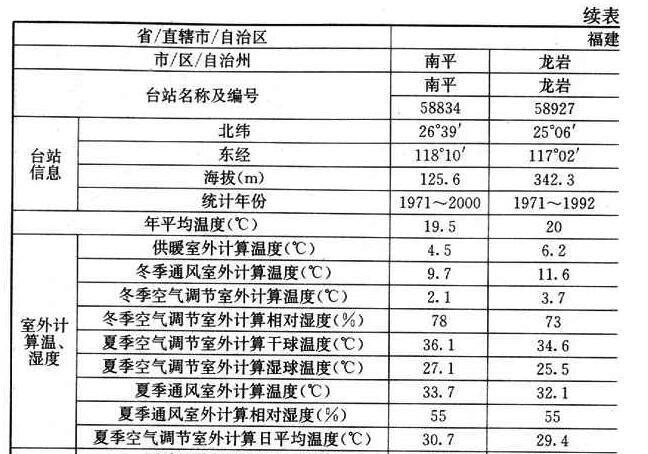

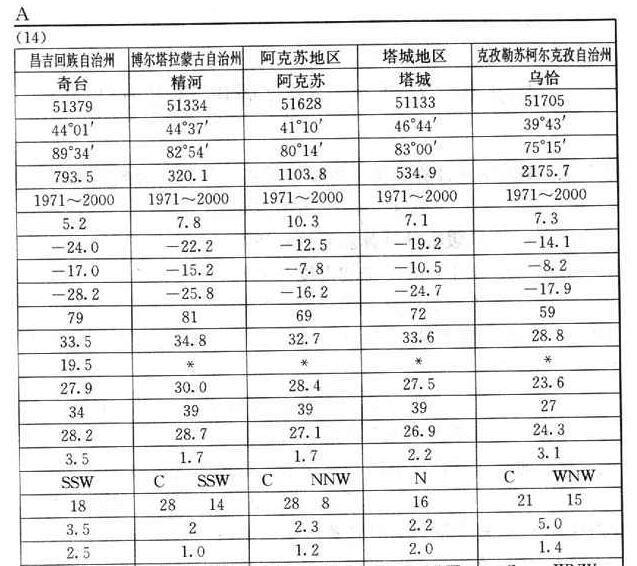

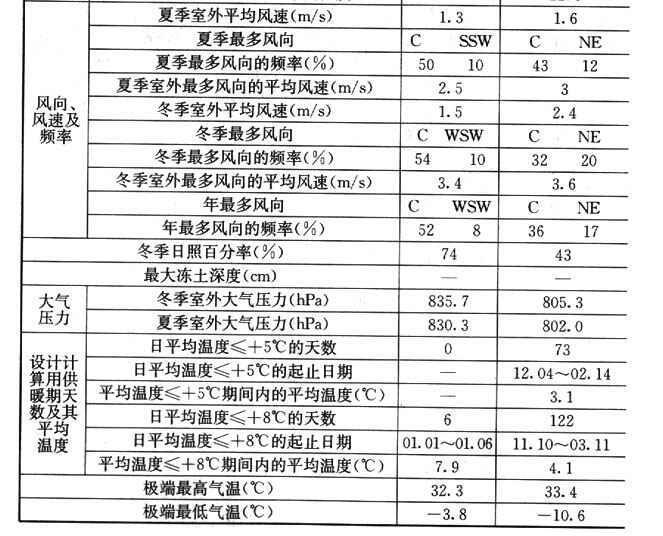

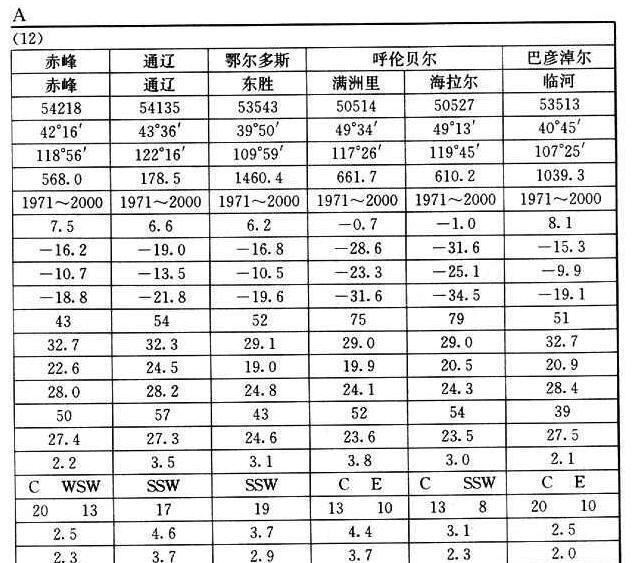

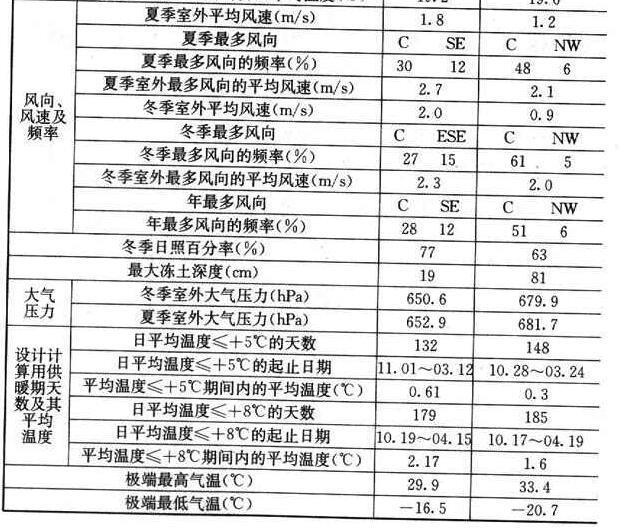

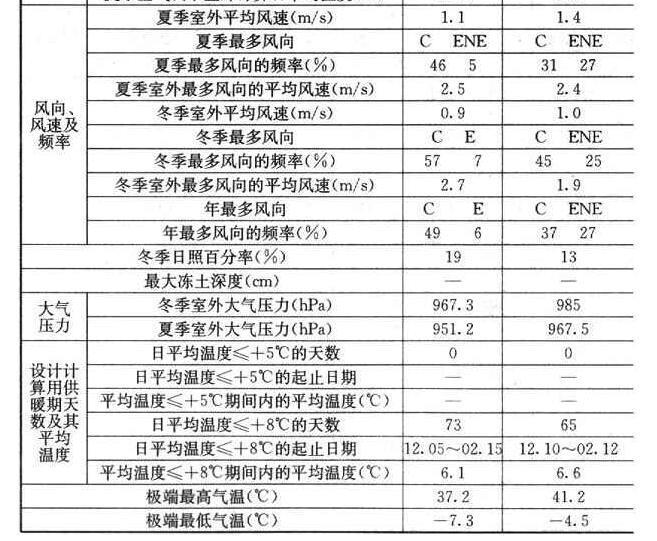

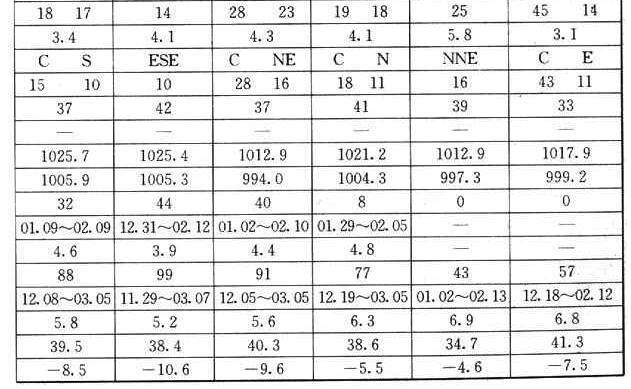

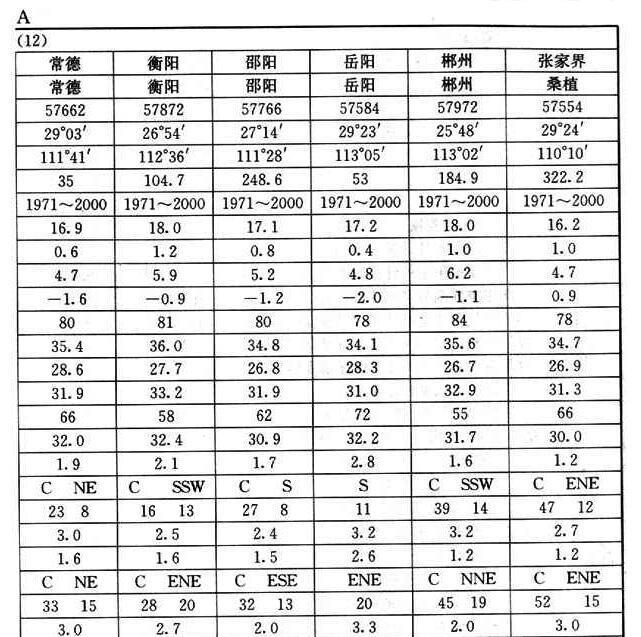

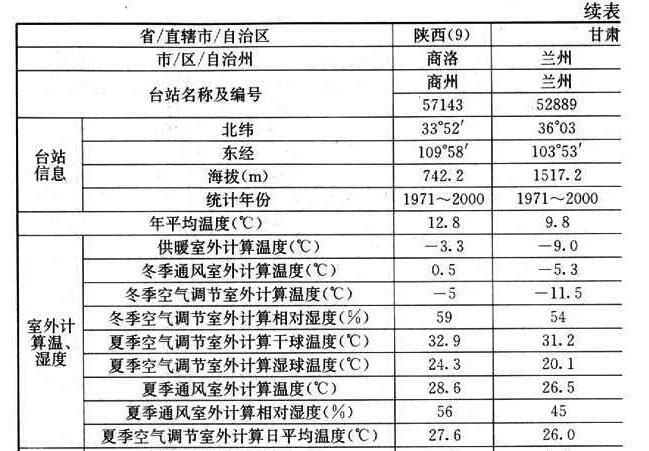

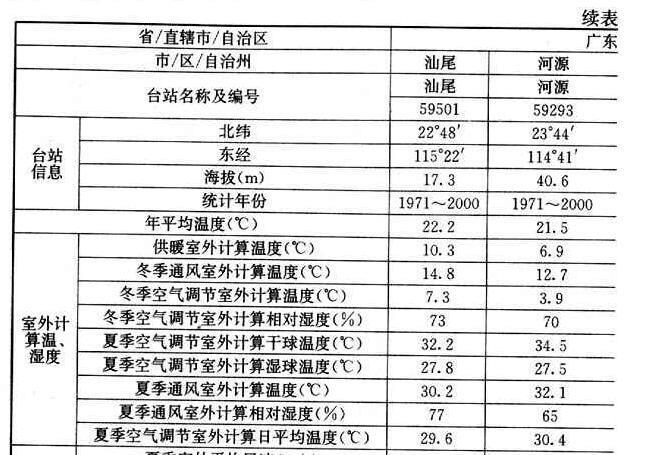

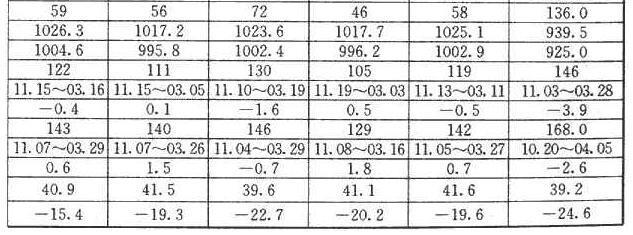

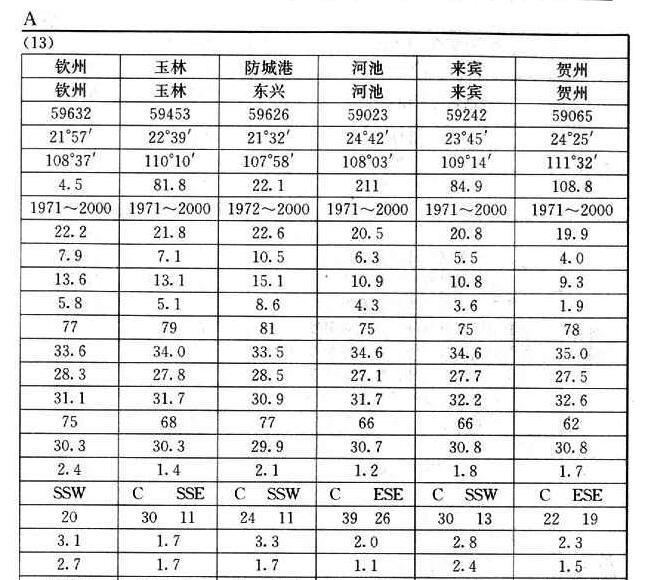

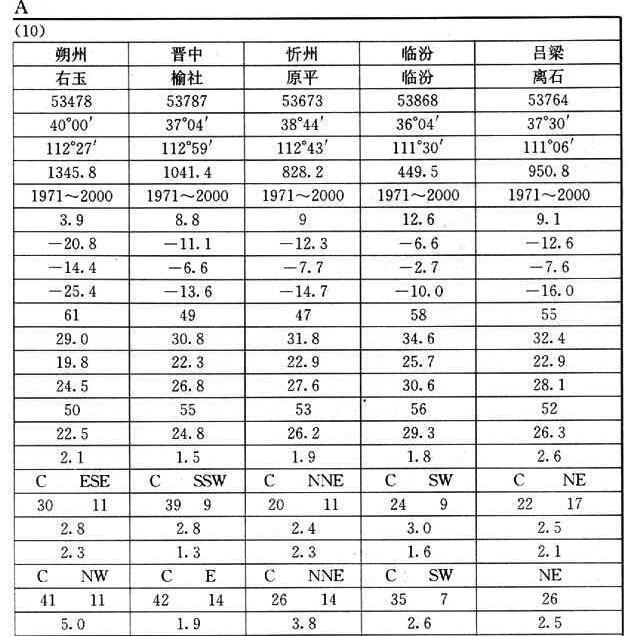

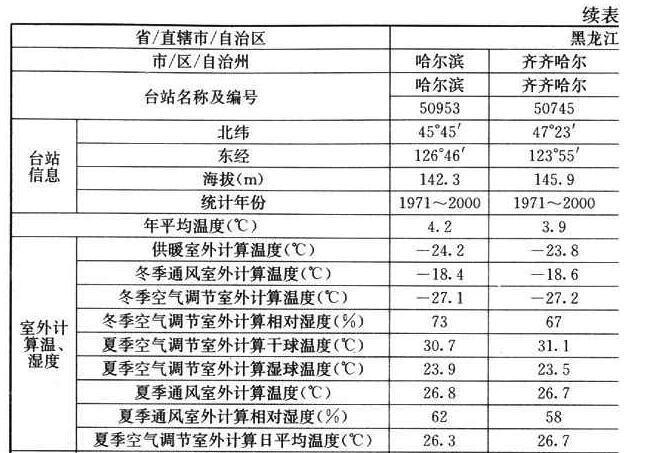

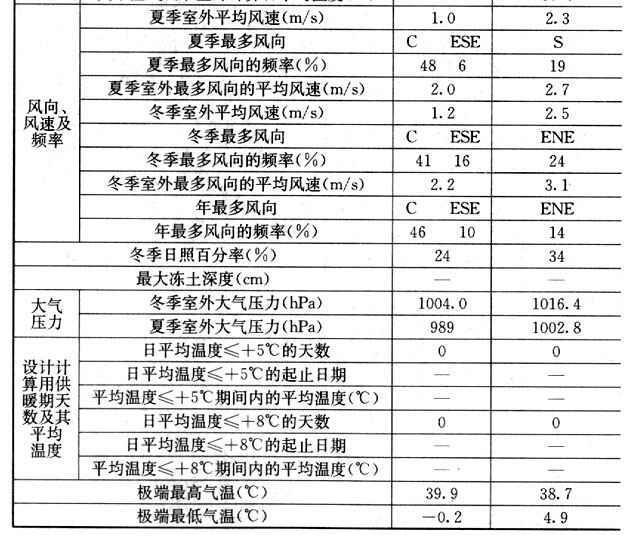

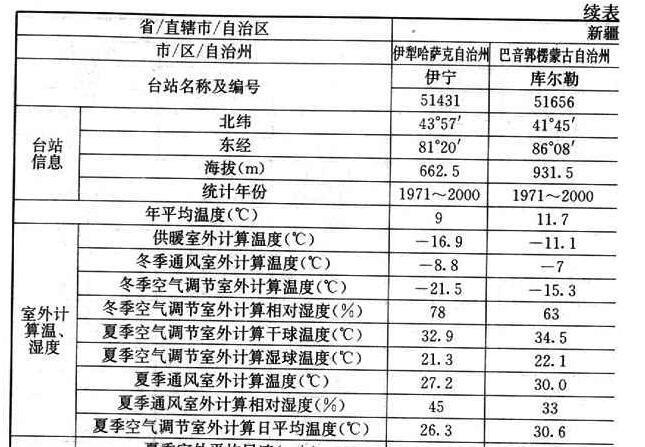

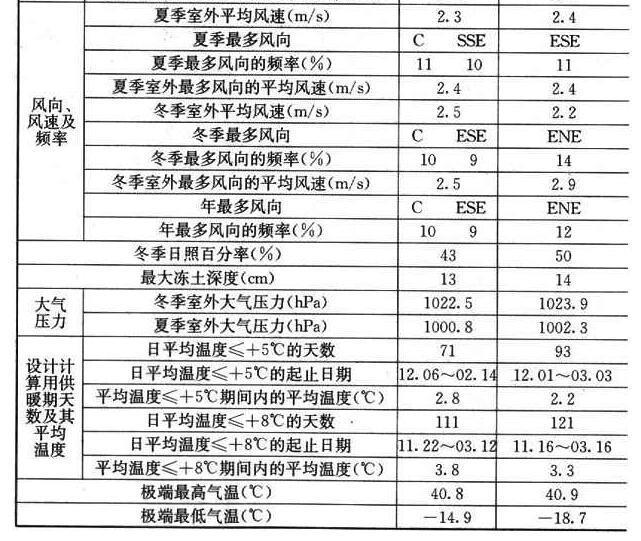

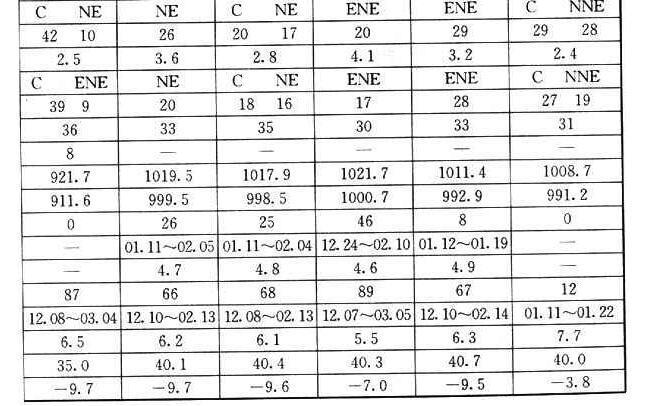

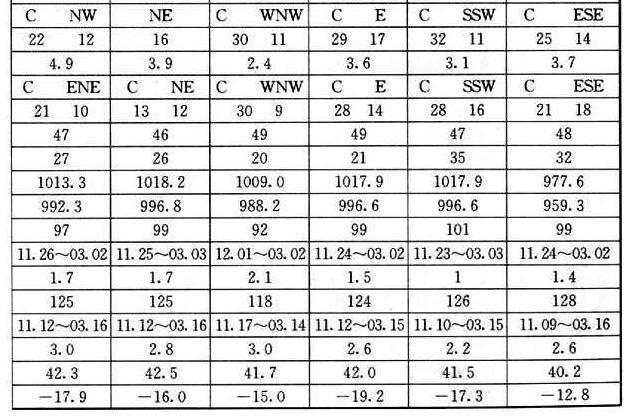

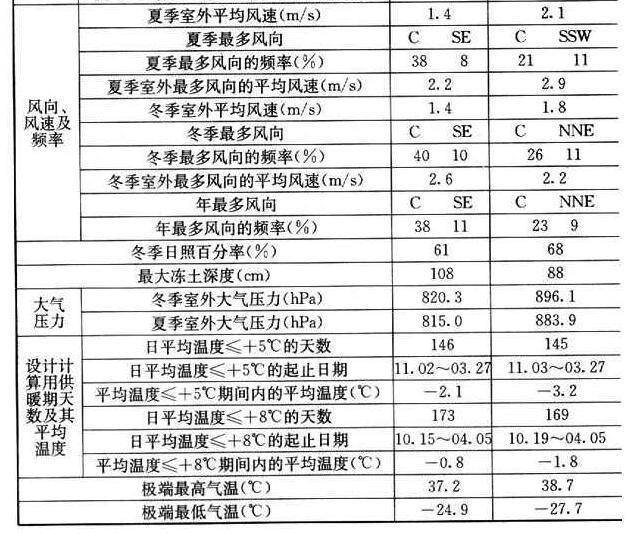

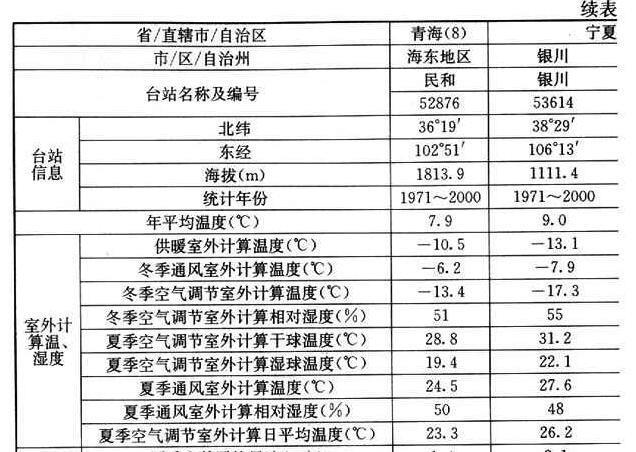

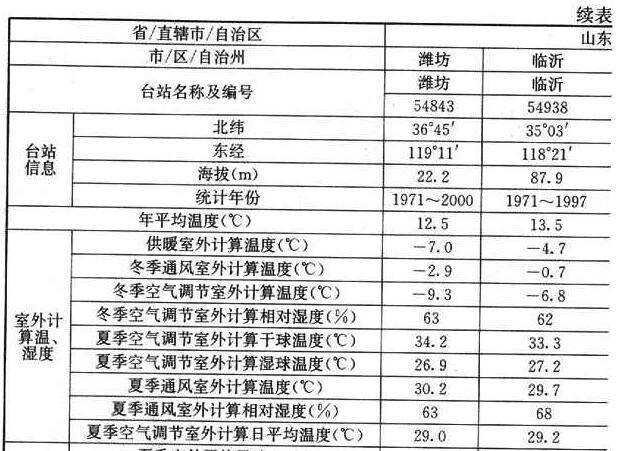

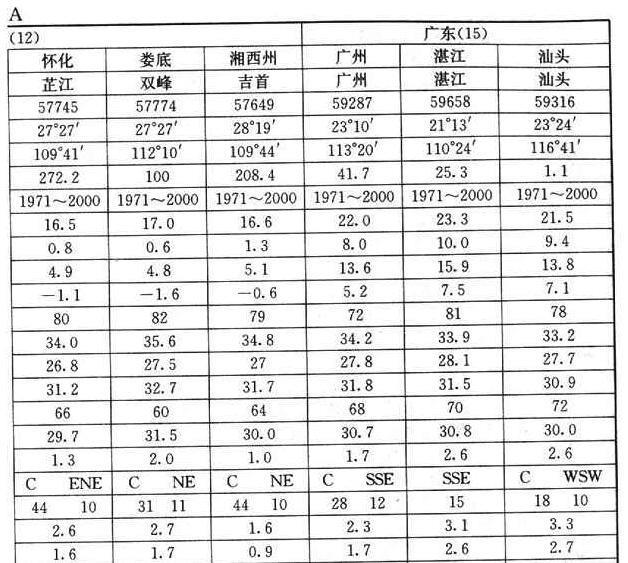

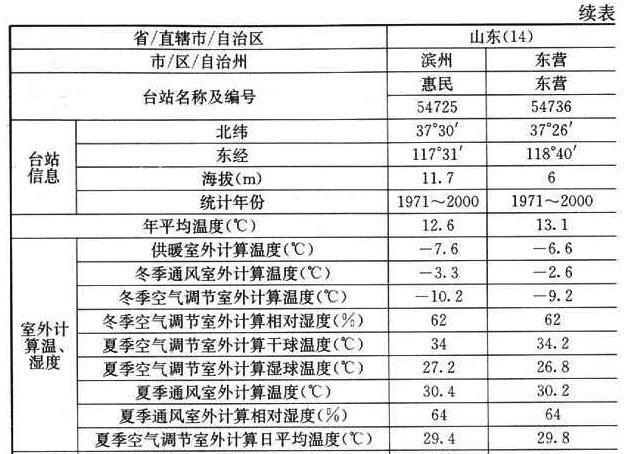

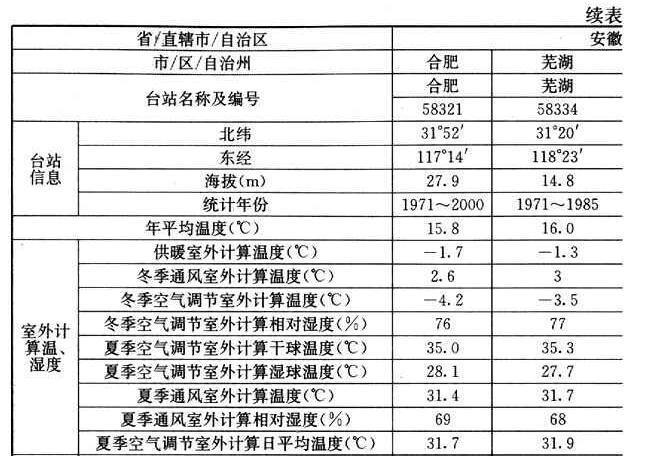

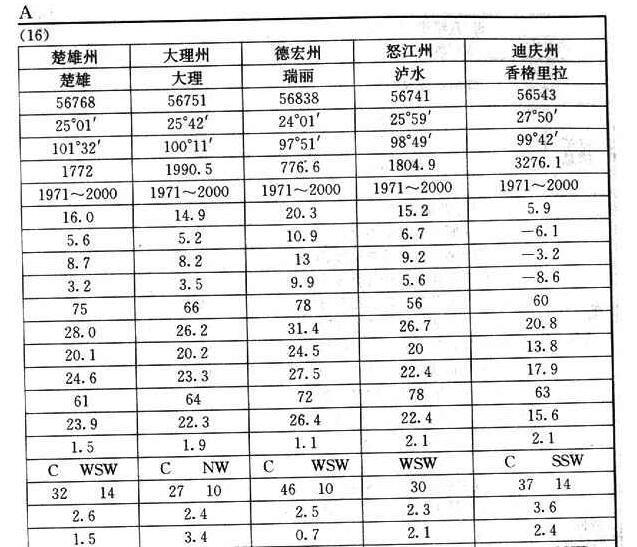

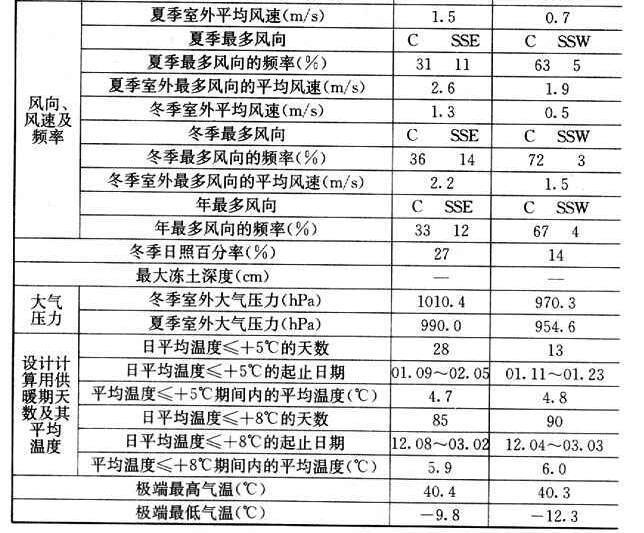

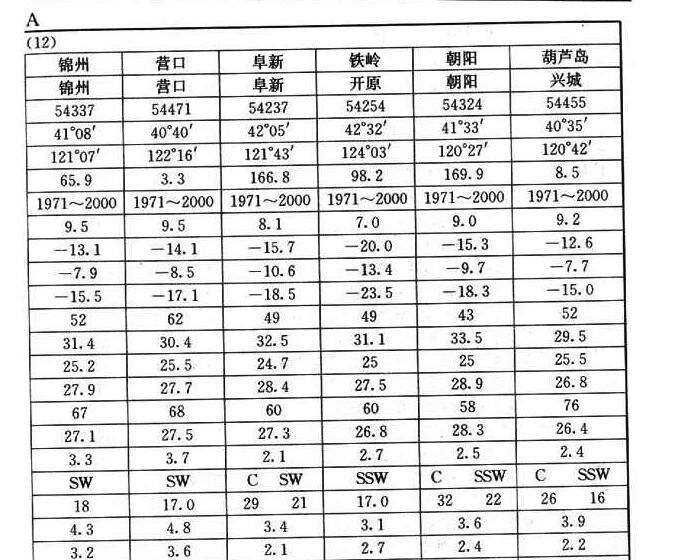

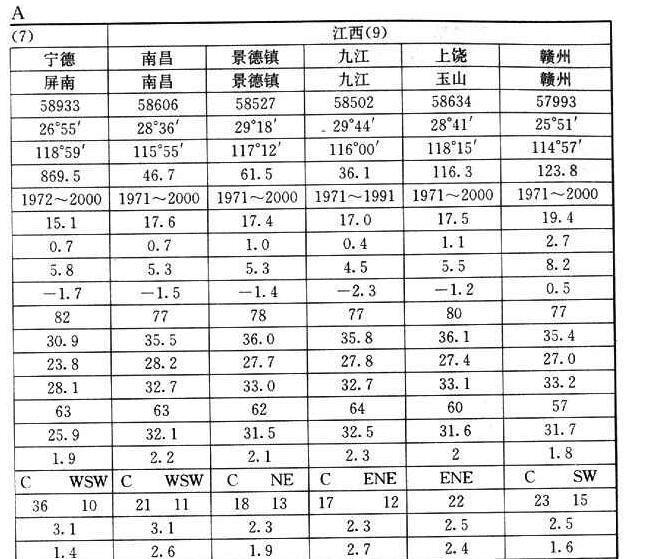

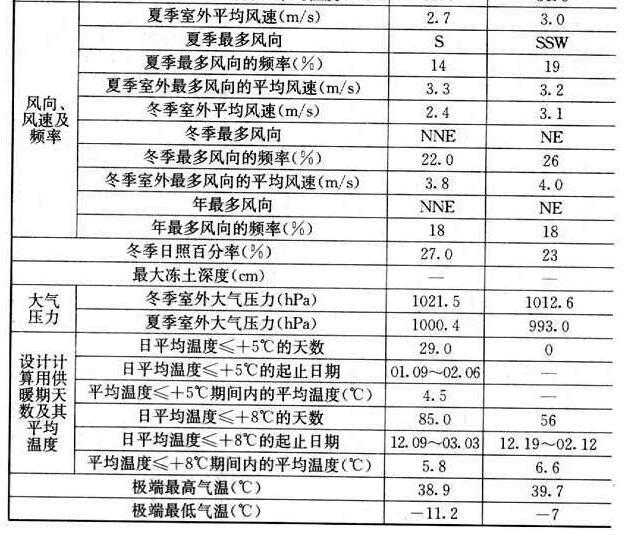

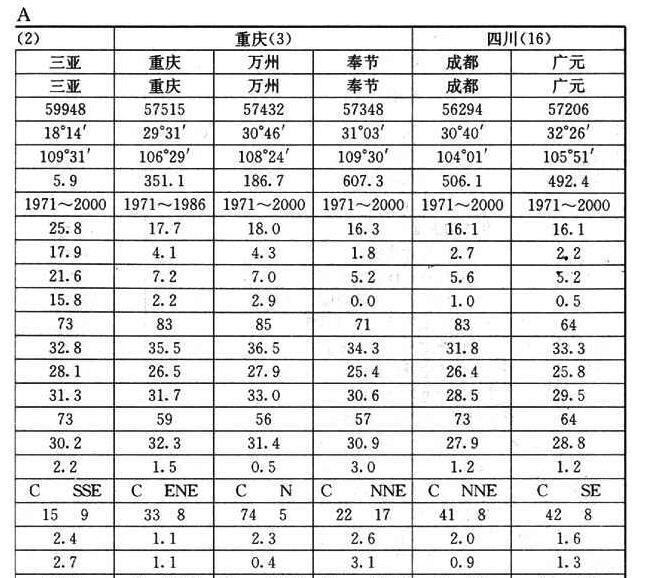

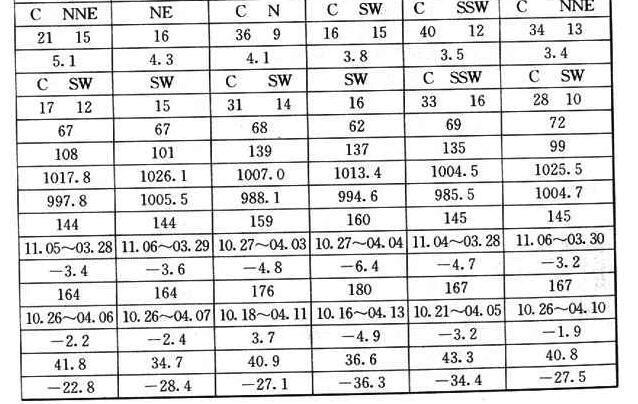

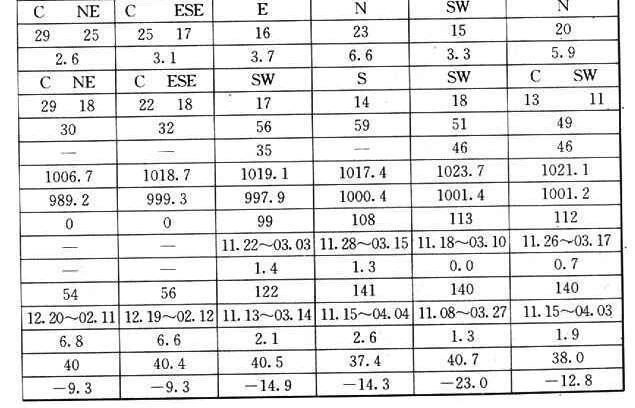

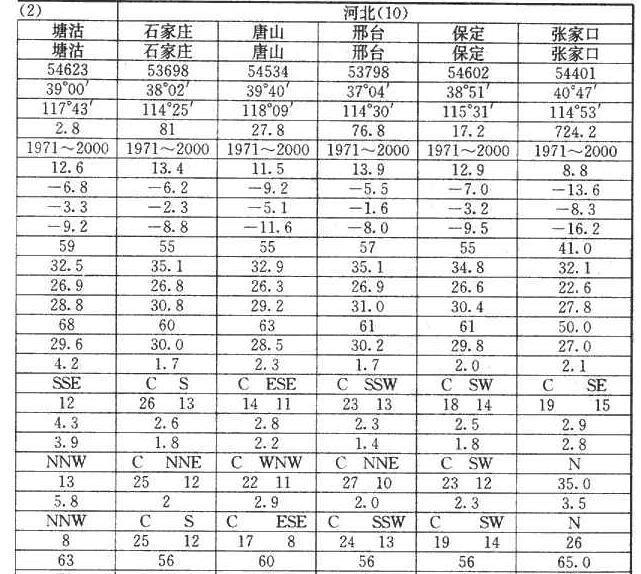

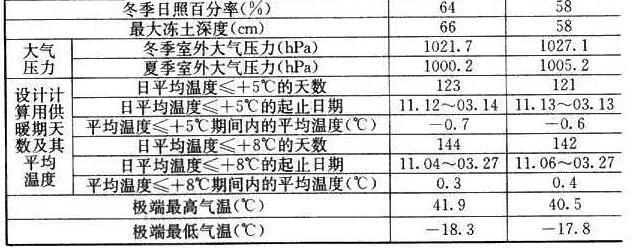

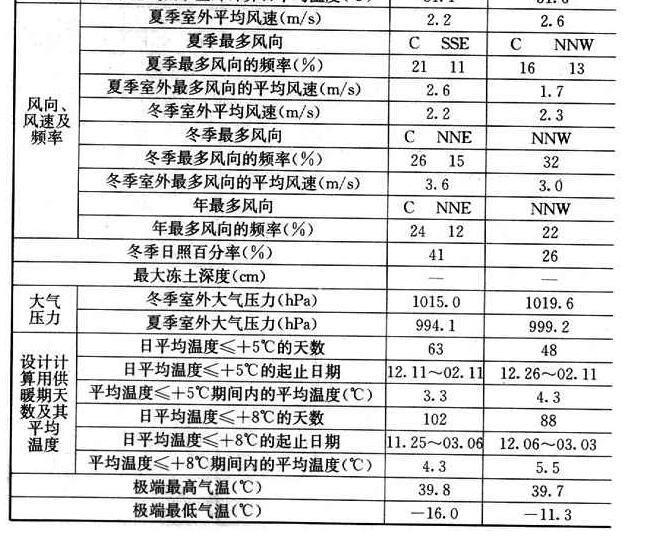

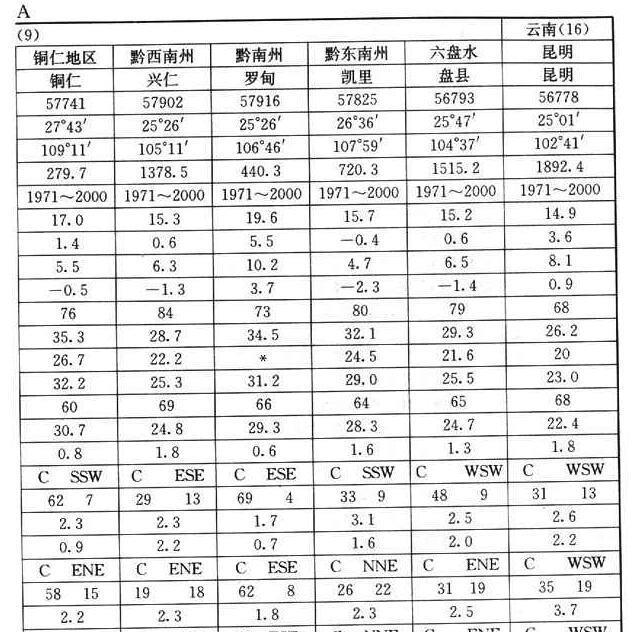

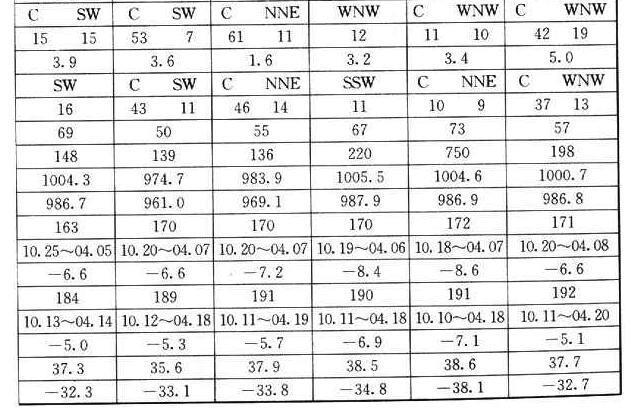

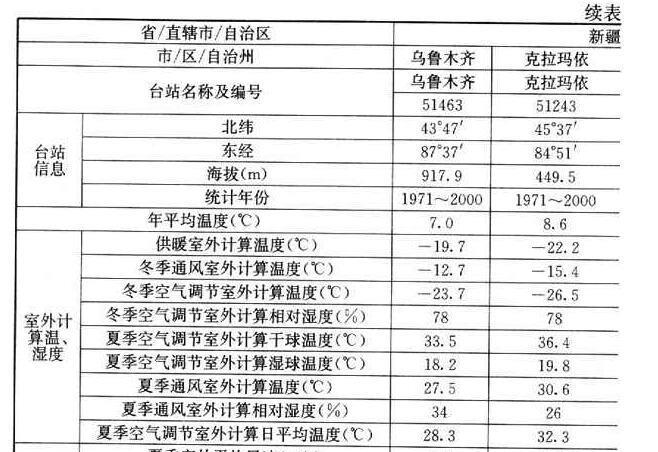

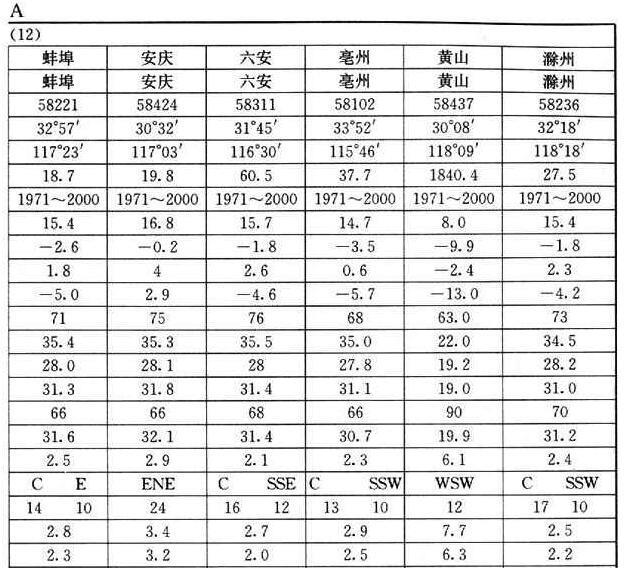

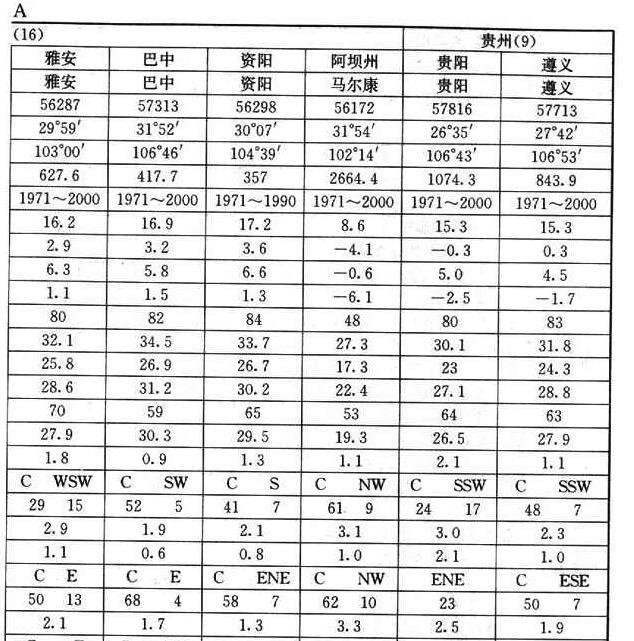

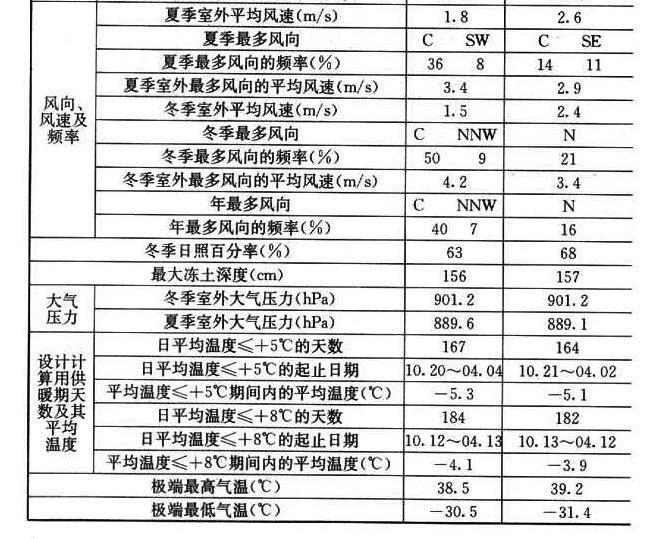

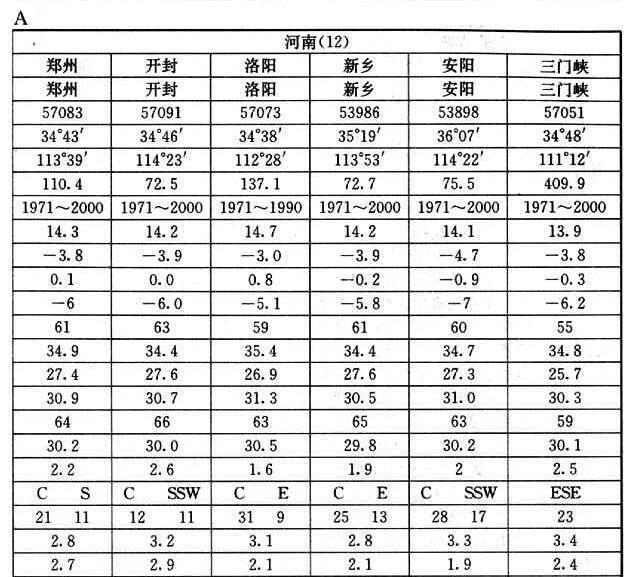

?附錄A 室外空氣計算參數

?

?附錄B 室外空氣計算溫度簡化方法

B.0.1 供暖室外計算溫度,可按下式確定(化為整數):

twn=0.57t1p+0.43tp.min ? ? ? ? ?(B.0.1)

式中:twn——供暖室外計算溫度(℃)

t1p——累年最冷月平均溫度(℃);

tp?min——累年最低日平均溫度(℃)。

B.0.2 冬季空氣調節室外計算溫度,可按下式確定(化為整數):

twk=0.30t1p+0.70tp.min ? ? ? ? ??(B.0.2-1)

式中:twk——冬季空氣調節室外計算溫度(℃)。

夏季通風室外計算溫度,可按下式確定(化這整數):

twf=0.71t1p+0.29tmax ? ? ? ? ? ??(B.0.2-2)?

式中:twk——冬季空氣調節室外計算溫度(℃)。

夏季通風室外計算溫度,可按下式確定(化這整數):

式中:twp——夏季空氣調節室外計算干球溫度(℃)。

B.0.3 夏季空氣調節室外計算干球溫度,可按下式確定:

twp=0.71trp+0.29tmax? ? ? ? ? ?(B.0.3)

式中:twp——夏季空氣調節室外計算干球溫度(℃)。

B.0.4 夏季空氣調節室外計算濕球溫度,可按下列公式確定:

tws=0.72ts.rp+0.28ts.max ? ? ? ??(B.0.4-1)

t

tws=0.80ts.rp+0.20ts.max? ? ? ??(B.0.4-3)

式中:tws——夏季空氣調節室外計算濕球溫度(℃);

ts?rp——與累年最熱月平均溫度和平均相對濕度相對應的濕球溫度(℃),可在當?shù)卮髿鈮毫ο碌撵蕽駡D上查得;

ts?max——與累年極端最高溫度和最熱月平均相對濕度相對應的濕球溫度(℃),可在當?shù)卮髿鈮毫ο碌撵蕽駡D上查得。

注:式(B.0.4-1)適用于北部地區;式(B.0.4-2)適用于中部地區,式(B.0.4-3)適用于南部地區。

B.0.5 夏季空氣調節室外計算日平均溫度,可按下式確定:

twp=0.80trp+0.20tmax ? ? ? ? ? ???(B.0.4-3)

式中:twp——夏季空氣調節室外計算日平均溫度(℃)。

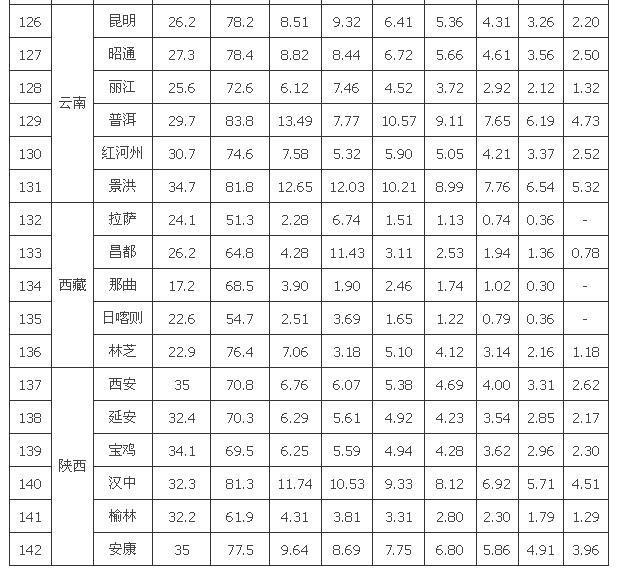

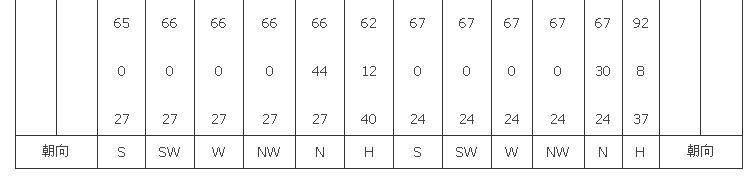

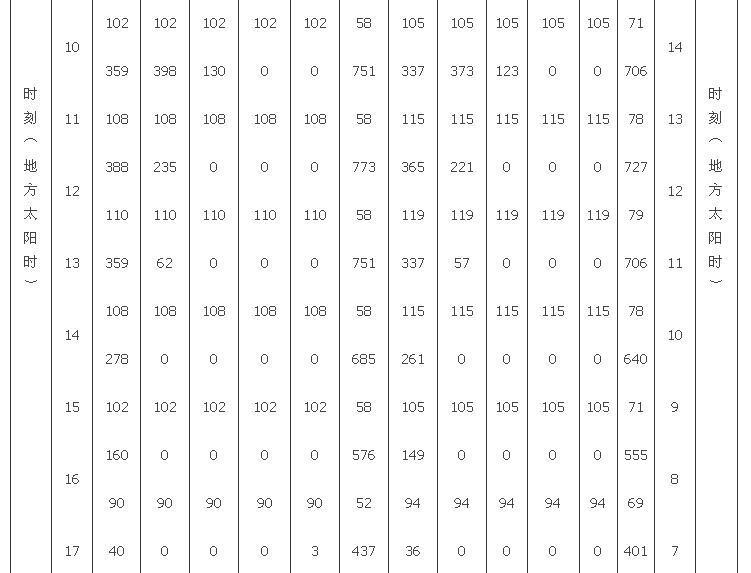

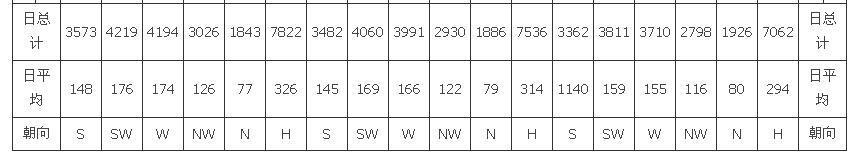

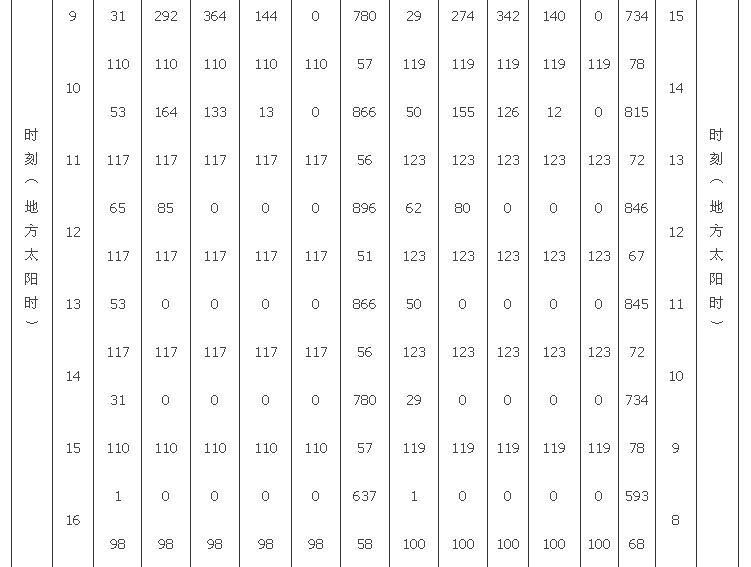

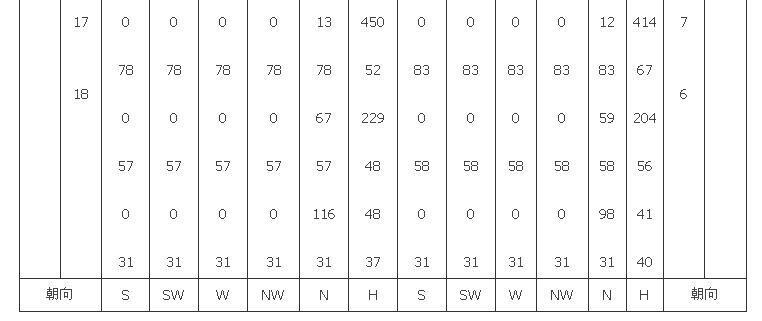

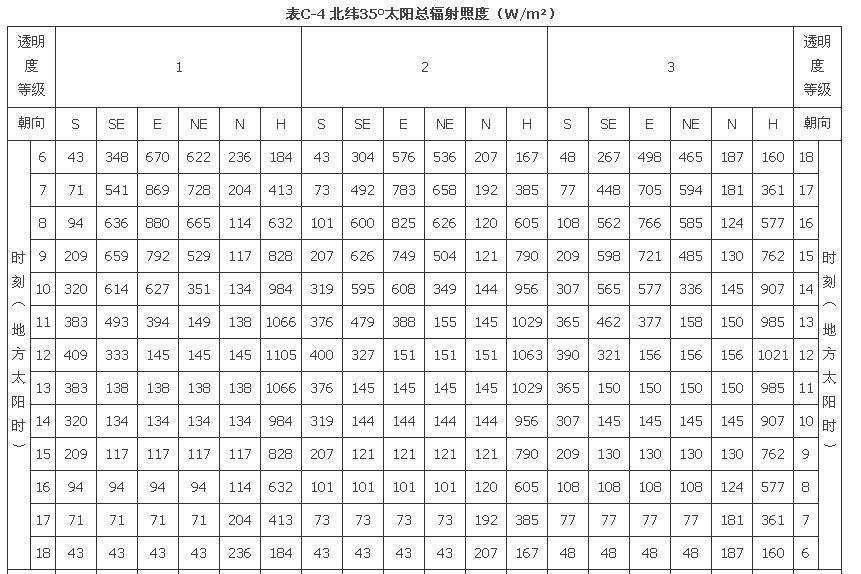

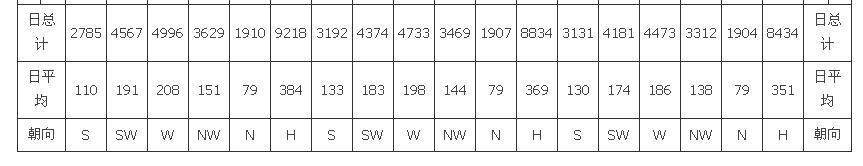

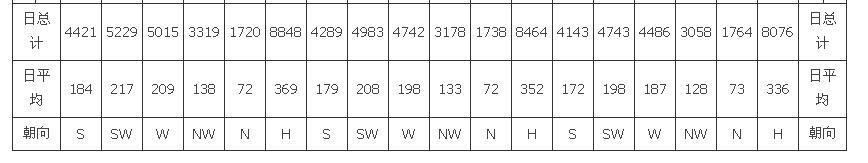

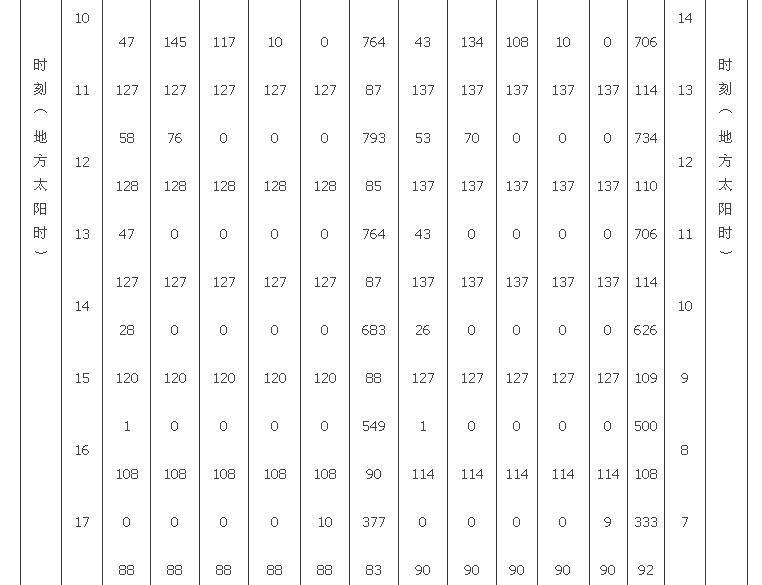

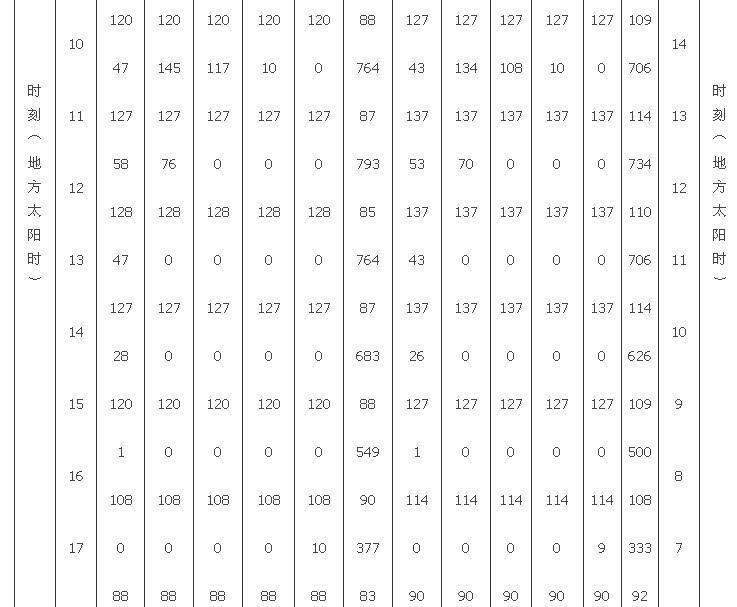

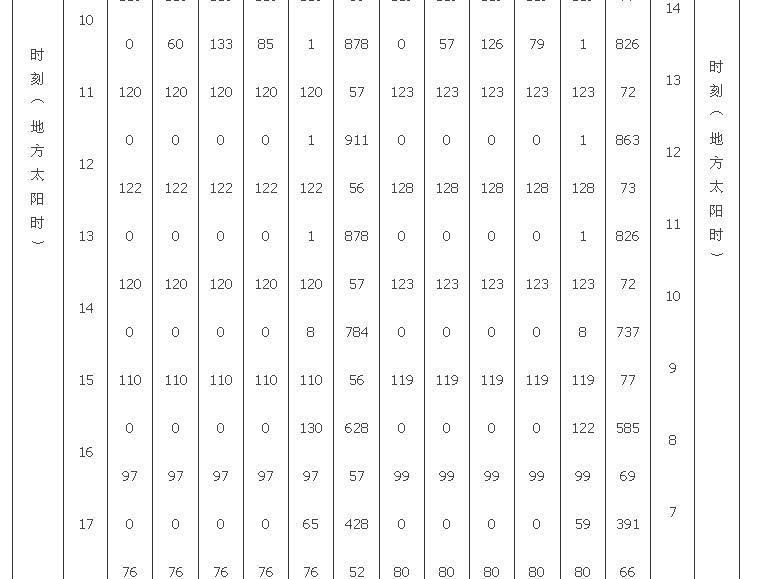

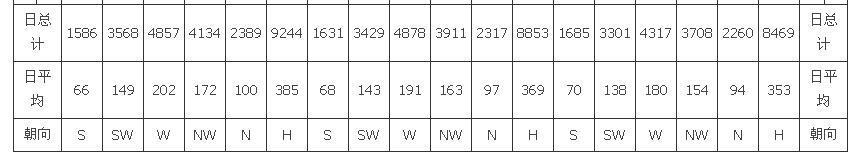

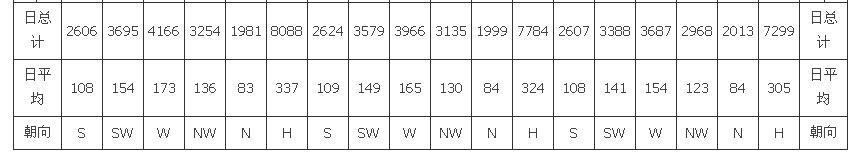

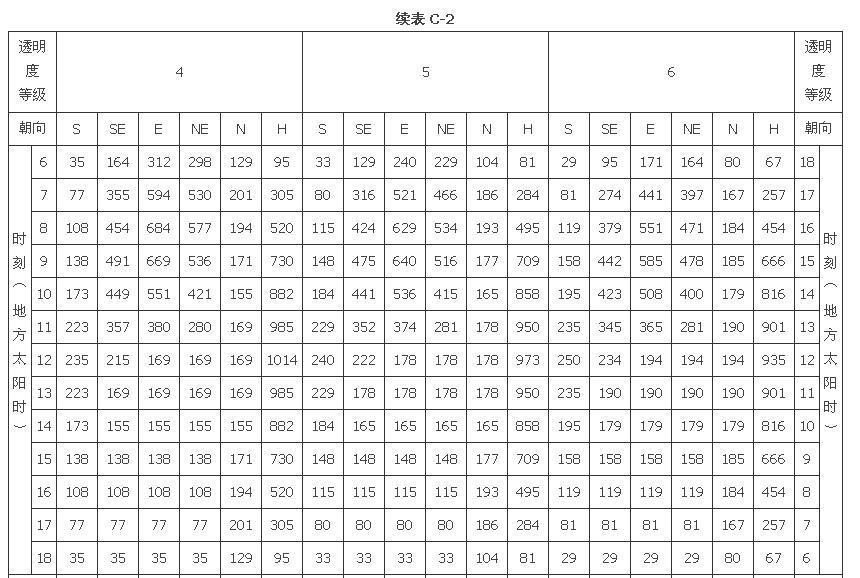

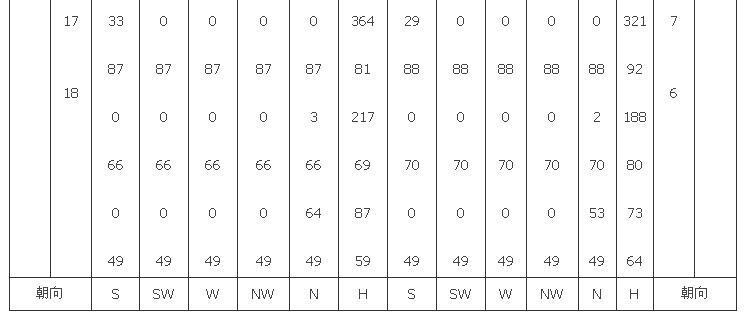

?附錄C 夏季太陽總輻射照度

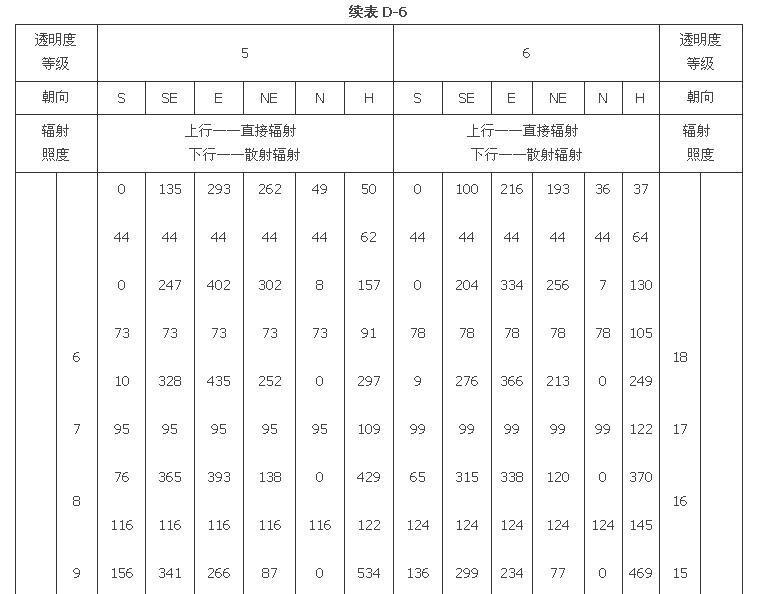

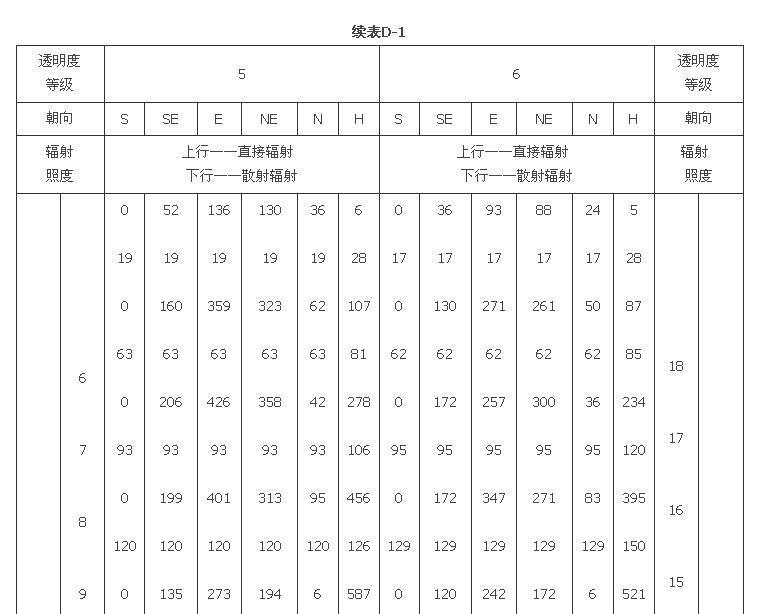

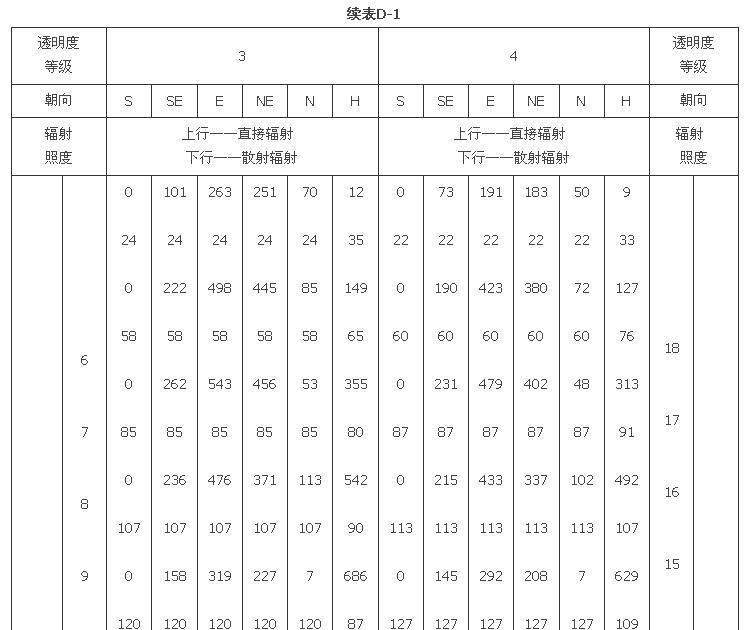

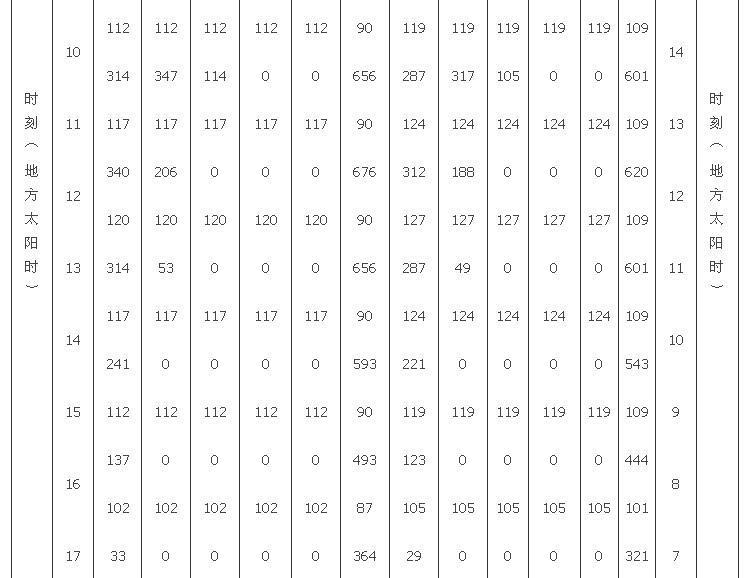

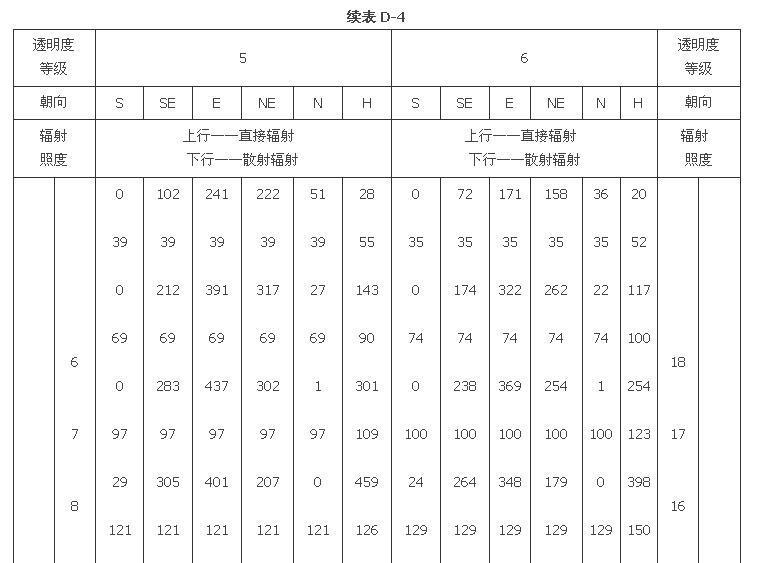

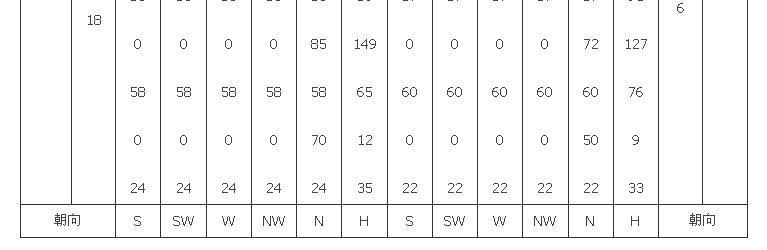

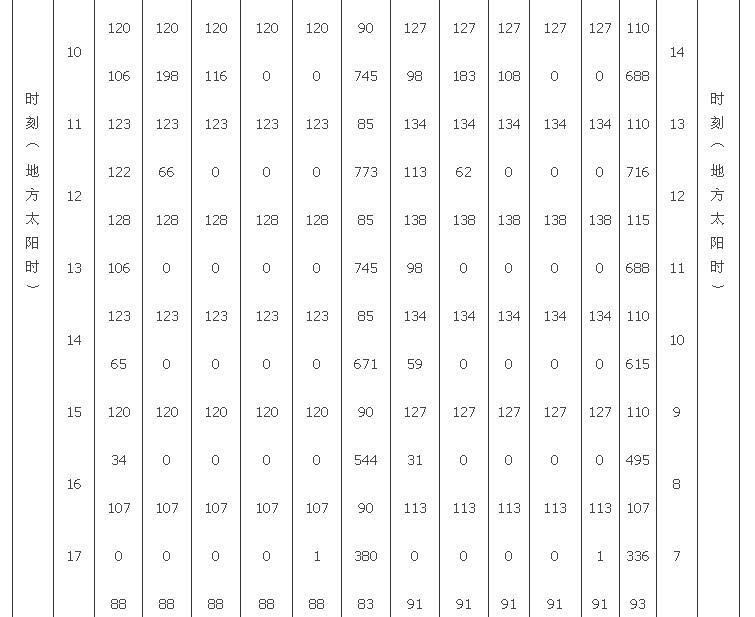

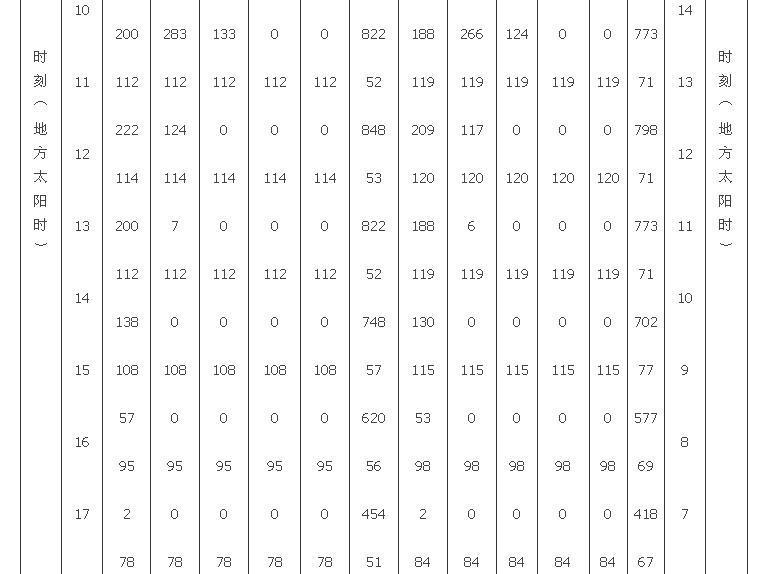

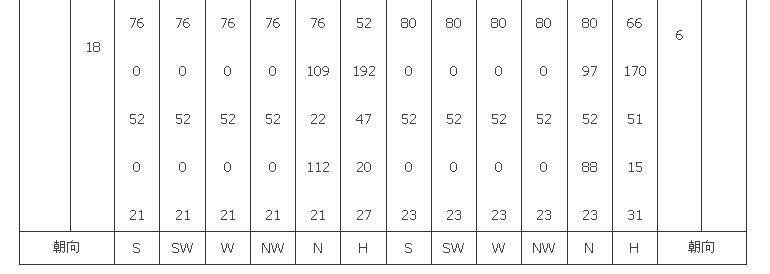

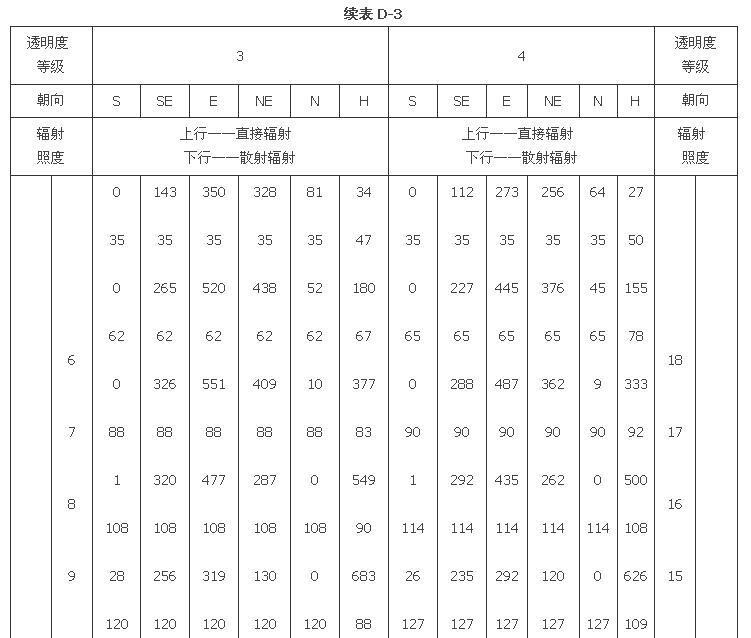

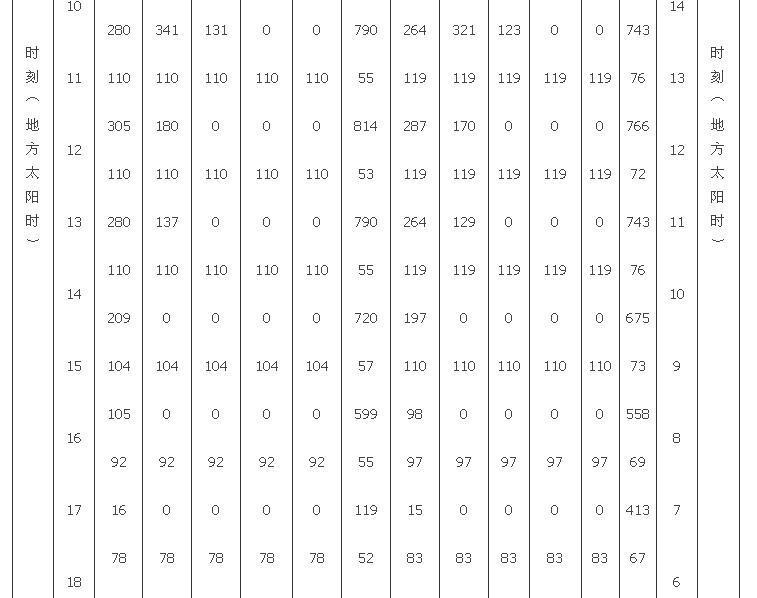

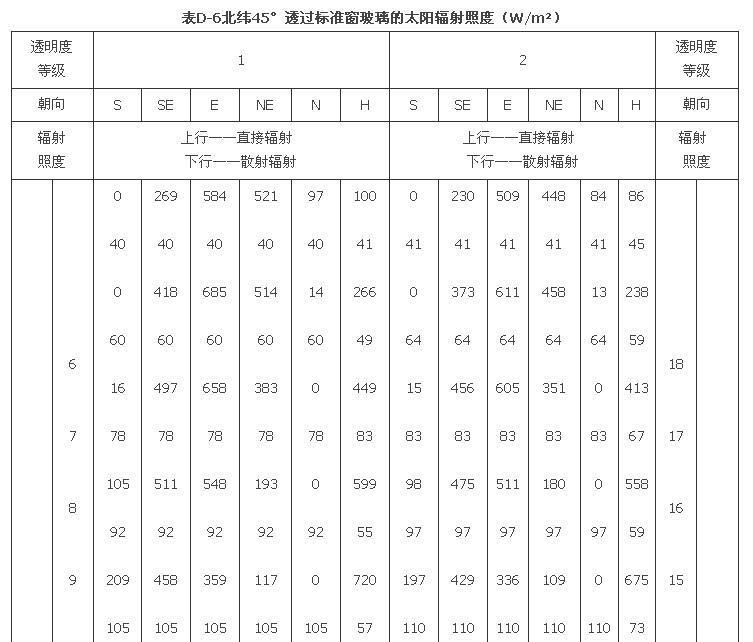

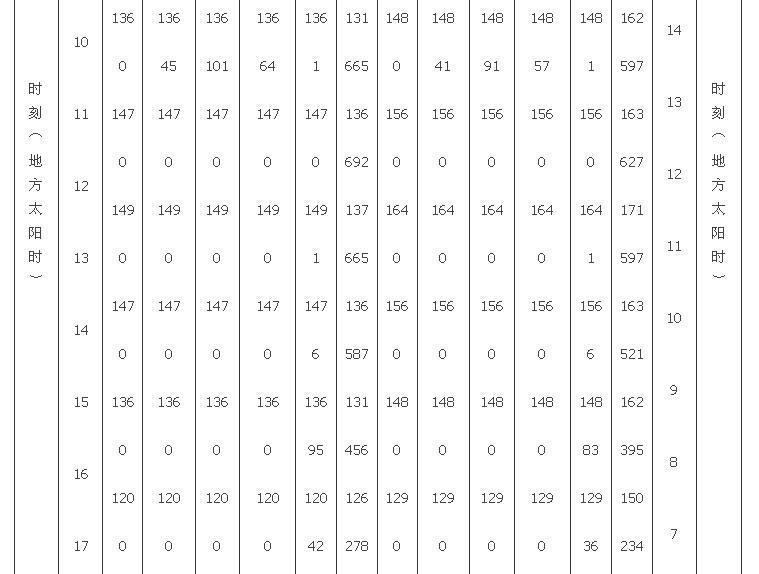

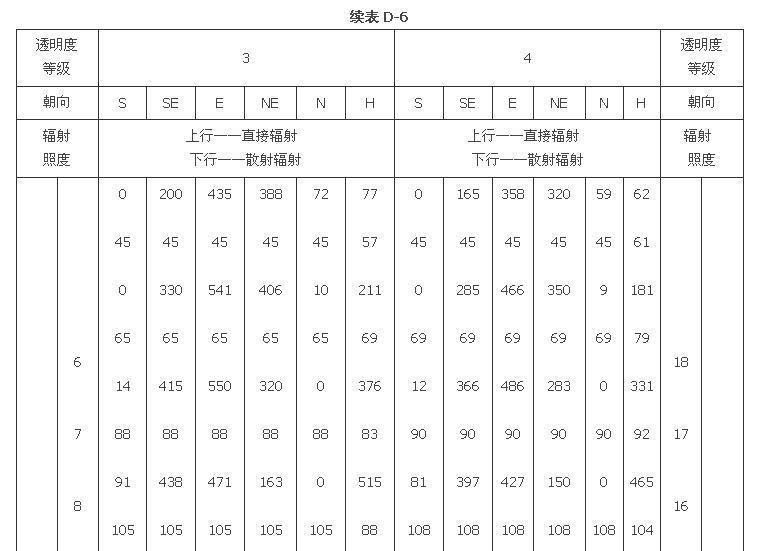

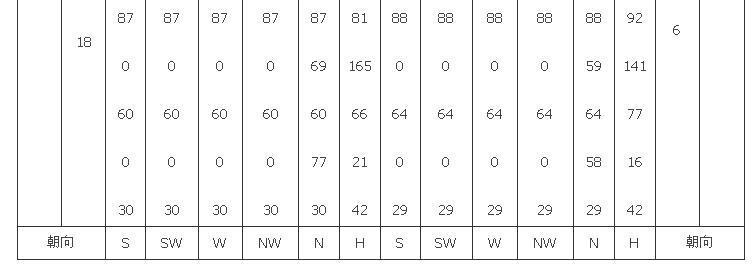

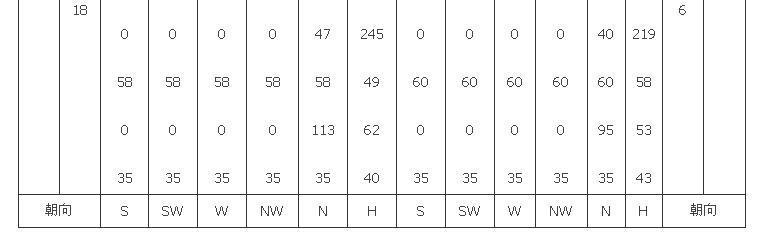

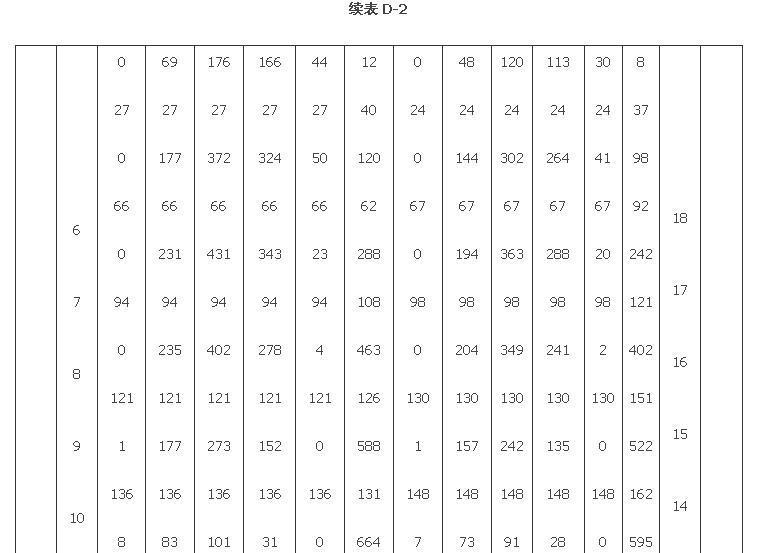

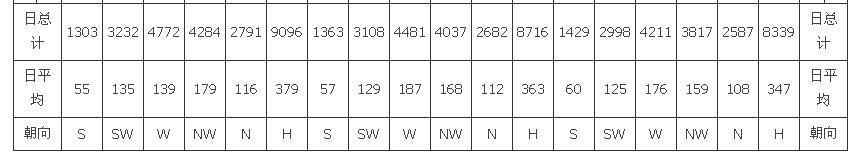

?附錄D 夏季透過標準窗玻璃的太陽輻射照度

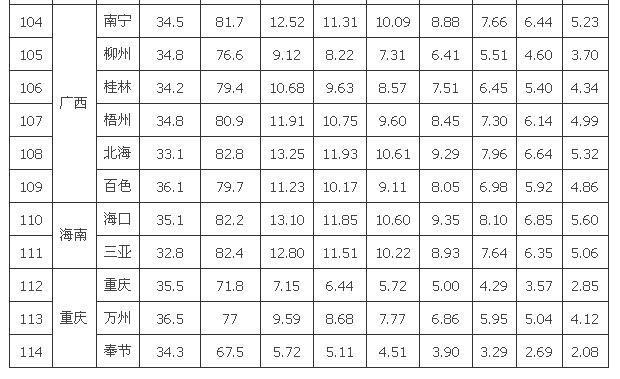

?附錄E 夏季空氣調節大氣透明度分布圖


? 展開條文說明

?附錄F 加熱由門窗縫隙滲入室內的冷空氣的耗熱量

F.0.1 多層和高層建筑,加熱由門窗縫隙滲入室內的冷空氣的耗熱量,可按下式計算:

式中:Q——由門窗縫隙滲入室內的冷空氣的耗熱量(W);

cp——空氣的定壓比熱容cp=1.01kJ/(kg/m3

L——滲透冷空氣量(m3/h),按本規范第F.0.2條確定;

tn——供暖室內設計溫度(℃),按本規范第3.0.1條確定;

twn——供暖室外計算溫度(℃),按本規范第4.1.2條確定;

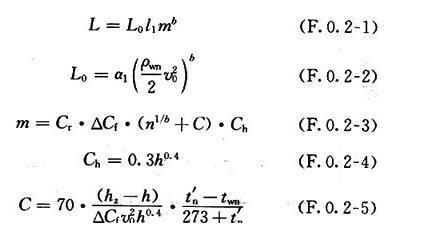

F.0.2 滲透冷空氣量可根據不同的朝向,按下列公式計算:

式中:Lo——在單純風壓作用下,不考慮朝向修正和建筑物內部隔斷情況下,通過每米門窗縫隙進入室內的理論滲透冷空氣量[m3/(m.h)];

l1——外門窗縫隙的長度;

m——風壓與熱壓共同作用下,考慮建筑體型、內部隔斷和空氣流通等因素后,不同朝向、不同高度的門窗冷風滲透壓差綜合修正系數;

b——門窗縫隙滲風數,當無實測數據時,可取b=0.67;

α1——外門窗縫隙滲風系數[m3/(m.h.Pab)],當無實測數據時,按本規范表F.0.3-1采用;

VO——冬季室外最多風向的平均風速,m/s,按本規范第4.1節的有關規定確定;

Cr——熱壓系數,當無法精確計算時,按表F.0.3-2采用;

△Cf——風壓差系數,當無實測數據時,可取0.7;

n——單純風壓作用下,滲透冷空氣量的朝向修正系數,按本規范附錄G采用;

C——作用于門窗上的有效熱壓差與有效風壓差之比;

Ch——高度修正系數;

h——計算門窗的中心線標高;

hz——單純熱壓作用下,建筑物中和面的標高,可取建筑物總高度的1/2;

t’n——建筑物內形成熱壓作用的豎井計算溫度(℃)。

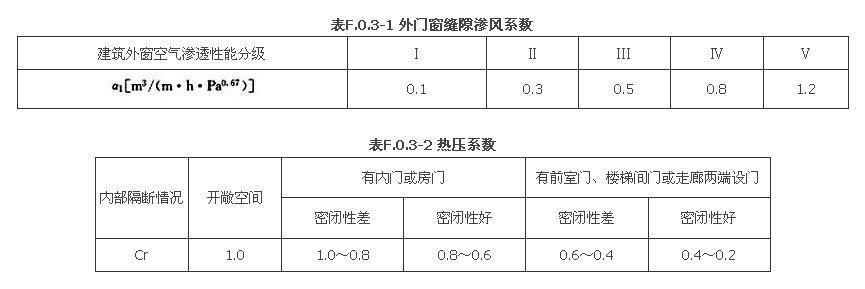

F.0.3 外門窗縫隙滲風系數、熱壓系數可按表F. 0.3-1、表F.0.3-2選取。


? 展開條文說明

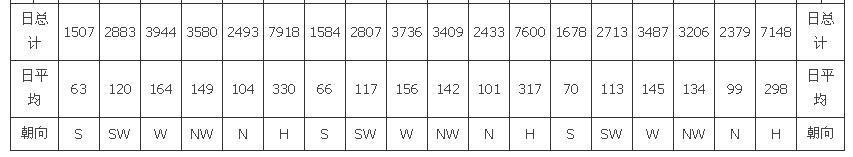

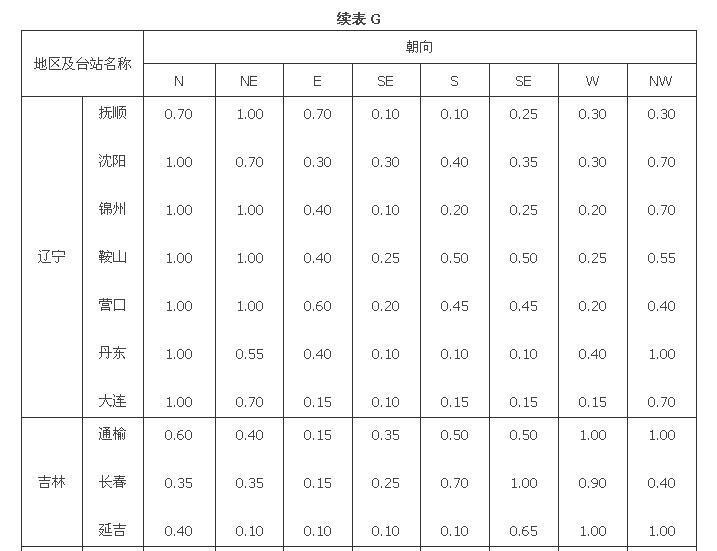

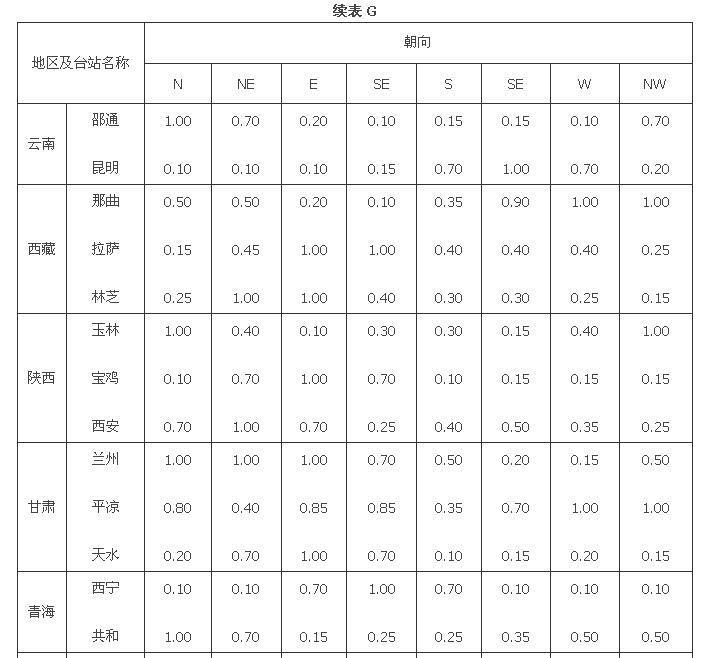

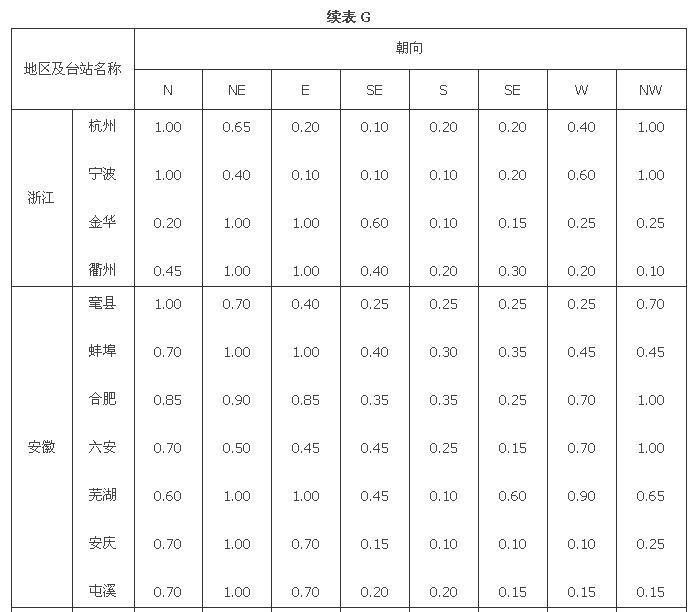

?附錄G 滲透冷空氣量的朝向修正系數n值


? 展開條文說明

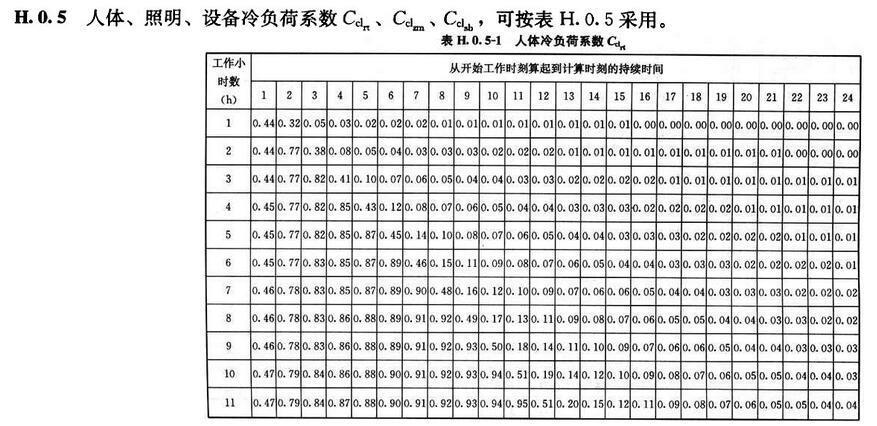

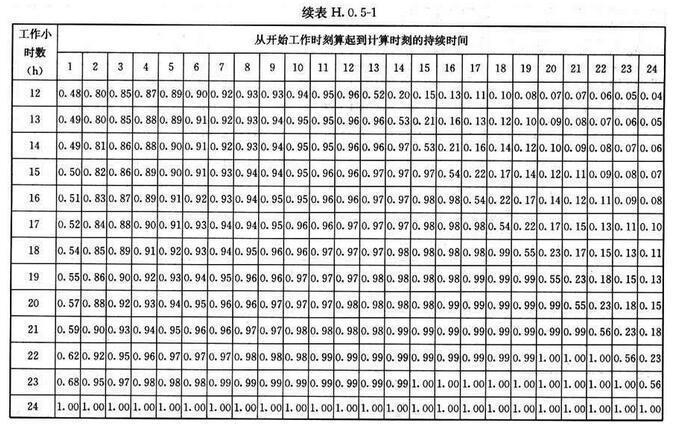

?附錄H 夏季空凋冷負荷簡化計算方法計算系數表

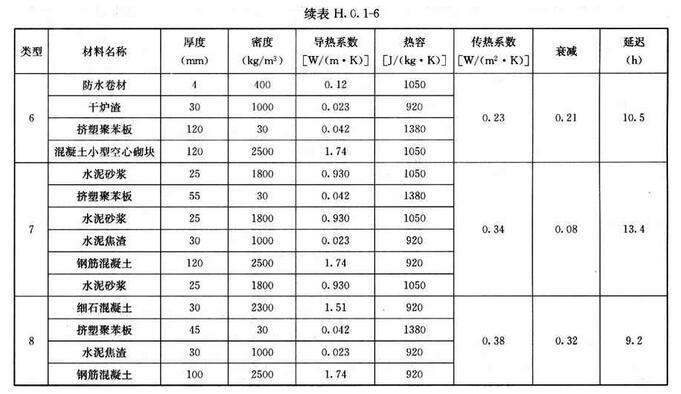

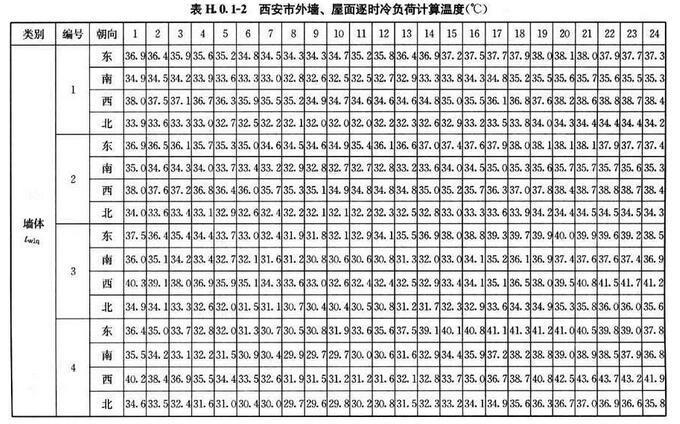

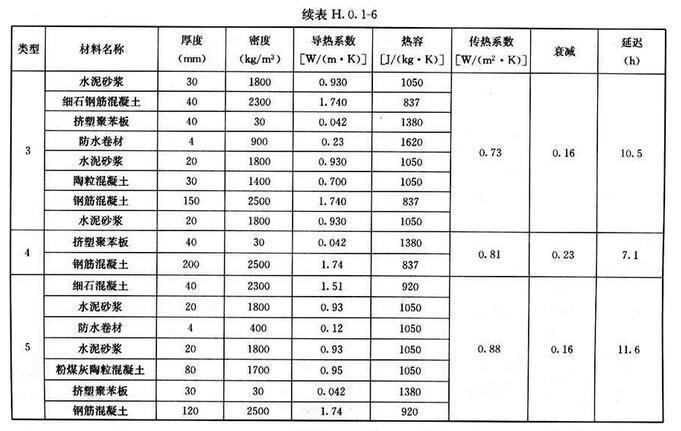

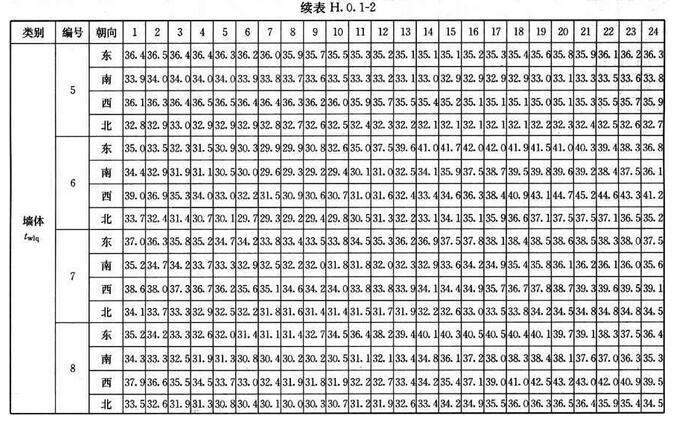

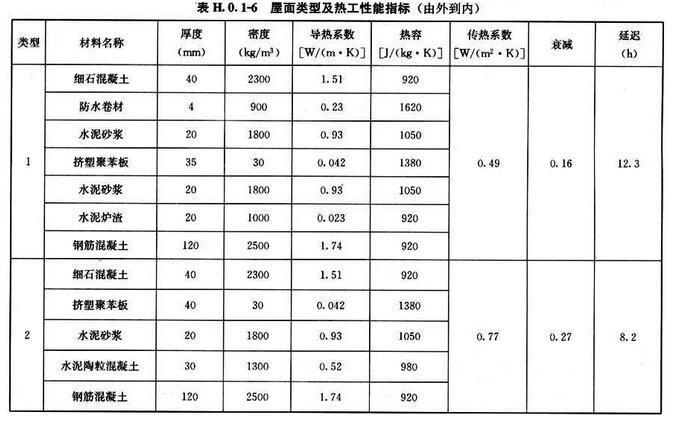

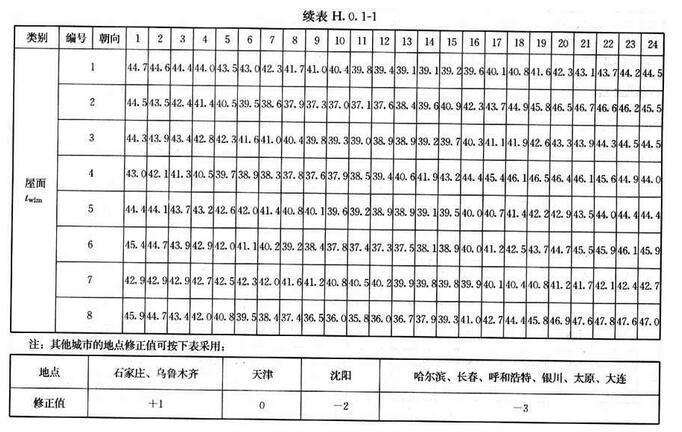

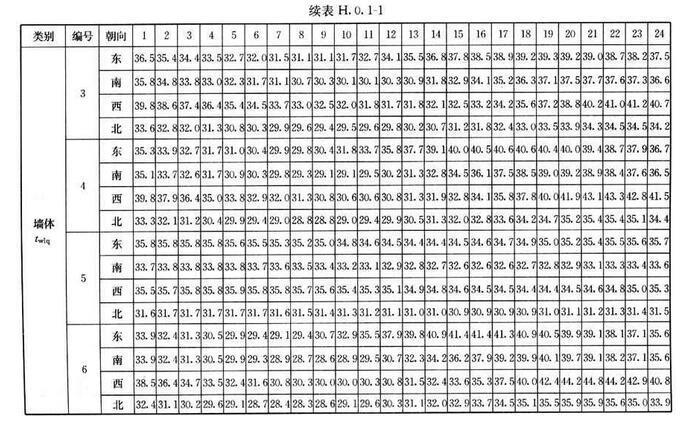

H.0.1 北京、西安、上海及廣州等代表城市外墻、屋面逐時冷負荷計算溫度twlq、twlm,可按表H.0.1-1~表H.0.1-4采用。外墻、屋面類型及熱工性能指標可按表H.0.1-5、表H.0.1-6采用。

H.0.2 外窗傳熱逐時冷負荷計算溫度twlc,可按表H.0.2采用。

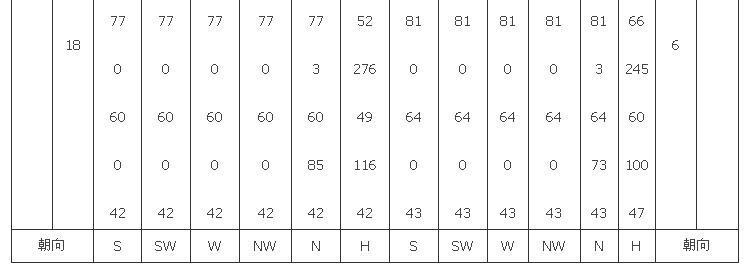

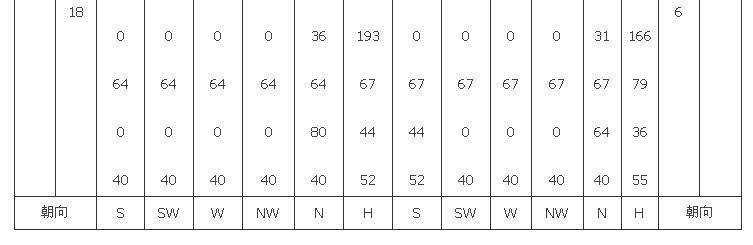

H.0.3 透過無遮陽標準玻璃太陽輻射冷負荷系數值CclC,可按表H.0.3采用。

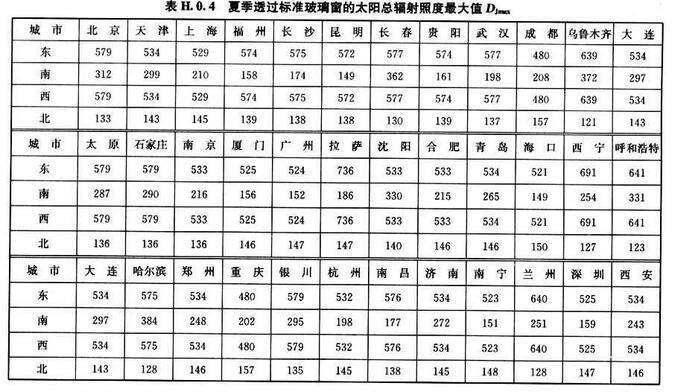

H.0.4 夏季透過標準玻璃窗的太陽總輻射照度最大值DJmax,可按表H.0.4采用。

?附錄J 蓄冰裝置容量與雙工況制冷機的空調標準制冷量

J.0.1 全負荷蓄冰時,蓄冰裝置有效容量、蓄冰裝置名義容量、制冷機標定制冷量可按下列公式計算:

式中:Qs——蓄冰裝置有效容量(kWh);

Qso——蓄冰裝置名義容量(kWh);

qi——建筑物逐時冷負荷(kW);

n1——夜間制冷機在制冰工況下運行的小時數(h);

cf——制冷機制冰時制冷能力的變化率,即實際制冷量與標定制冷量的比值?;钊嚼錂C可取0.60~0.65,螺桿式冷機可取0.64~0.70,離心式(中壓)可取0.62~0.66,離心式(三級)可取0.72~0.80;

qc——制冷機的標定制冷量(空調工況)(kWh);

ε——蓄冰裝置的實際放大系數(無因次)

J.0.2 部分負荷蓄冰時,蓄冰裝置有效容量、蓄冰裝置名義容量、制冷機標定制冷量可按下列公式計算:

QS= n1?cf?qc ? ? ? ? ?(J.O.2-1)

QSO=

? ? ??

式中:n2——白天制冷機在空調工況下的運行小時數(h)。

J.0.3 若當?shù)仉娏Σ块T有其他限電政策時,所選蓄冰量的最大小時取冷量,應滿足限電時段的最大小時冷負荷的要求,并符合下列規定:

1 蓄冰裝置有效容量應符合下列規定:

2 為滿足限電要求所需蓄冰槽的有效容量應符合下列規定:

3 為滿足限電要求,修正后的制冷機標定制冷量應符合下列規定:

式中:

Q′S——為滿足限電要求所需的蓄冰槽容量(kWh);

ηmax——所選蓄冰設備的最大小時取冷率;

q′imax?——限電時段空調系統的最大小時冷負荷(kW)

q′c——修正后的制冷機標定制冷量。

?附錄K 設備與管道最小保溫、保冷厚度及冷凝水管防結露厚度選用表

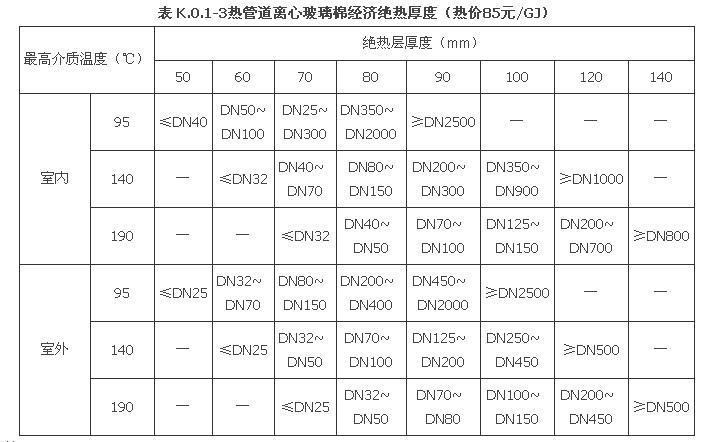

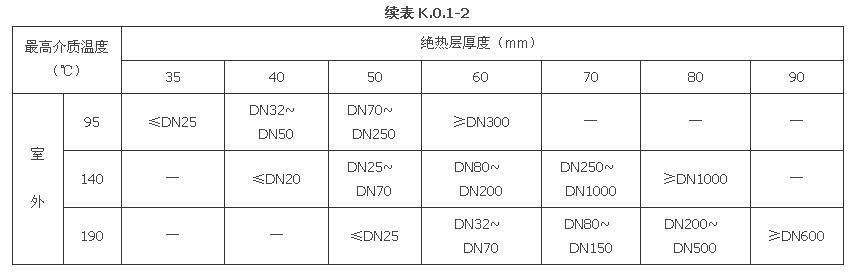

K.0.1 空調設備與管道保溫厚度可按表K.0.1-1~表K.0.1-3選用。

注:管道與設備保溫指標條件:

1 全部按經濟厚度計算,還貸6年,利息10%,使用期按120天,2880小時。熱價35元/GJ相當于城市供熱;熱價85元/GJ相當于天然氣供熱。

2 導熱系數λ:柔性泡沫橡塑λ=0.034+0.00013tm;離心玻璃λ=0.031+0.00017tm.

3 適用于室內環境溫度20℃,風速0m/s;室外溫度為0℃,風速3m/s.

4 設備保溫厚度可按最大口徑管道的保溫厚度再增加5mm。

5 當室外溫度非0℃時,實際采用的厚度?其中δ為環境溫度0℃時的查表厚度,To為管內介質溫度(℃),Tw為實際使用期平均環境溫度(℃)。

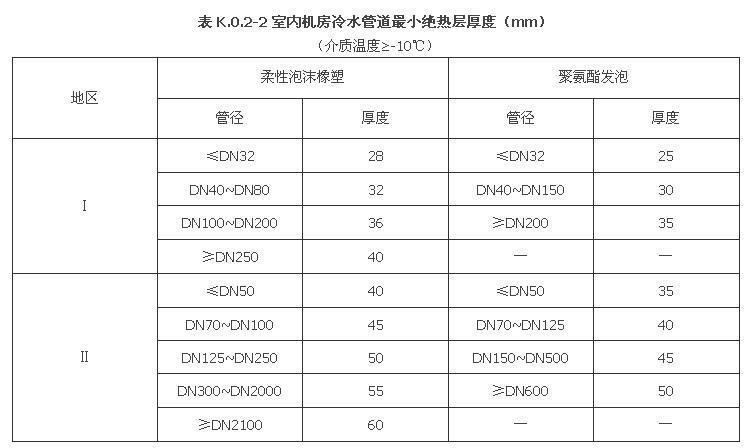

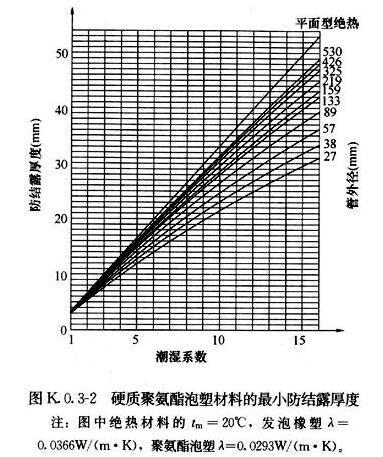

K.0.2 室內機房內空調設備與管道保冷厚度可按表K.0.2-1~表K.0.2-2中給出的厚度選用。

注:管道與設備保冷制表條件:

1 均采用經濟厚度和防結露要求確定的絕熱層厚度。冷價按75元/GJ;還貸6年,利息10%;使用期按120天,2880小時。

2 Ⅰ區系指較干燥地區,室內機房環境溫度不高于31℃、相對濕度不大于75%;Ⅱ區系指較潮濕地區,室內機房環境溫度不高于33℃、相對濕度不大于80%;各城市或地區可對照使用。

3 導熱系數λ:柔性泡沫橡塑λ=0.034+0.00013tm;離心玻璃λ=0.031+0.00017tm;聚氨酯發泡λ=0.0275+0.00009tm。

4 蓄冰設備保冷厚度應按最大口徑管道的保冷厚度再增加5mm~10mm。

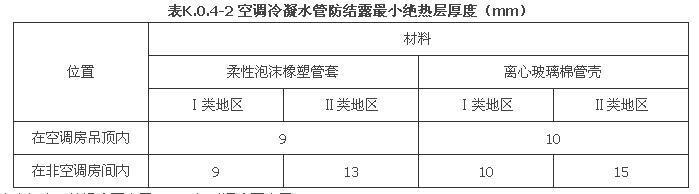

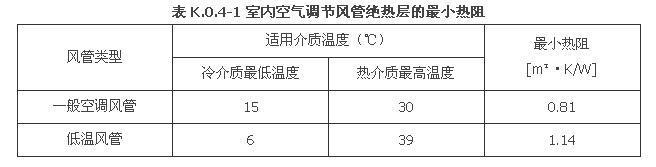

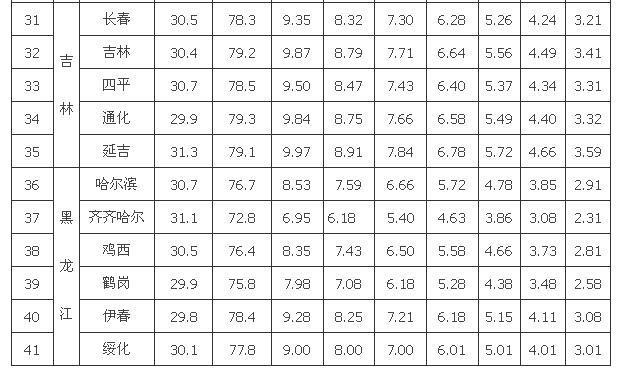

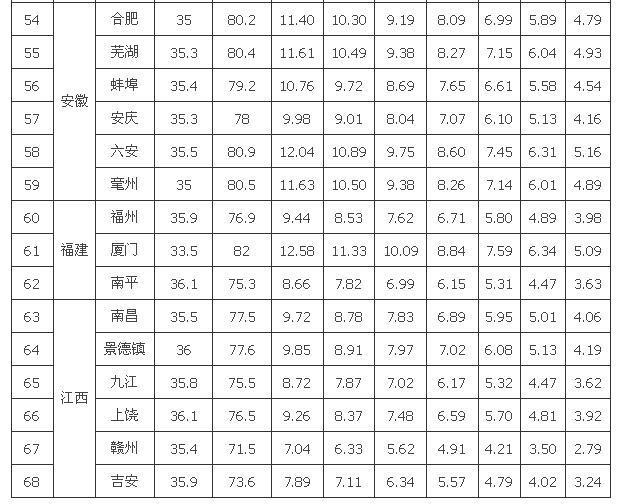

K.0.4 空調風管絕熱熱阻與空調冷凝水管道保冷厚度可按表K.0.4-1和表K.0.4-2選用。

注:技術調節:

1 建筑物內環境溫度:冷風時26℃,暖風時20℃;

2 以玻璃棉為代表材料,冷價為75元/GJ,熱價為85元/GJ。

注:Ⅰ區系指較干燥地區,室內機房環境溫度不高于31℃、相對濕度不大于75%;

Ⅱ區系指較潮濕地區,室內機房環境溫度不高于33℃、相對濕度不大于80%。

?本規范用詞說明

1 為便于在執行本規范條文時區別對待,對要求嚴格程度不同的用詞說明如下:

1)表示很嚴格,非這樣做不可的:正面詞采用“必須”,反面詞采用“嚴禁”;

2)表示嚴格,在正常情況下均應這樣做的:正面詞采用“應”,反面詞采用“不應”或“不得”;

3)表示允許稍有選擇,在條件許可時首先應這樣做的:正面詞采用“宜”,反面詞采用“不宜”;

4)表示有選擇,在一定條件下可以這樣做的采用“可”。

2 條文中指明應按其他有關標準執行的寫法為: “應符合……的規定”或“應按……執行”。

?引用標準名錄

1 《建筑設計防火規范》GB 50016

2 《城鎮燃氣設計規范》GB 50028

3 《鍋爐房設計規范》GB 50041

4 《高層民用建筑設計防火規范》GB 50045

5 《工業設備及管道絕熱工程施工規范》GB 50126

6 《公共建筑節能設計標準》GB 50189

7 《通風與空調工程施工質量驗收規范》GB 50243

8 《設備及管道絕熱設計導則》GB/T 8175

9 《中等熱環境 PMV和PPD指數的測定及熱舒適條件的規定》GB/T 18049

10 《蓄冷空調工程技術規程》JGJ 158

11 《散熱器恒溫控制閥》JG/T 195
