從恒定潔凈室風量(換氣次數)及恒定新風量(潔凈區的壓力梯度)的角度,利用電動雙位定風量閥,闡述電動雙位定風量閥在潔凈空調系統上所具有的穩定性及節能性。

1?新風系統上的應用

從減少初投資及降低運行費用的角度，國內大部分潔凈手術部空調新風（室外經處理后送入系統的空氣）兼顧兩個功能：除了滿足室內人員衛生要求外，還需保障潔凈區在正常使用及值班狀態的靜壓差（壓力梯度）。下面從保障靜壓差及節能兩方面比較常規模式與本文提出的模式。

1.1?靜壓差（壓力梯度，以?AHU-1?循環系統新風為例）

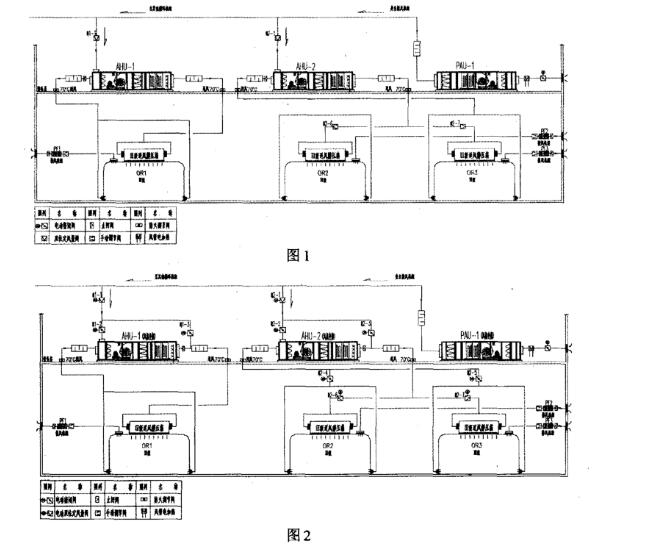

（1）常規模式：新風系統采用機械式定風量閥。具體的安裝部位見圖1。

A、正常使用工況：循環機組?AHU-1?運行，排風機組?PF1?運行，新風機組?PAU-1?運行，新風通過定風量閥?1-1?新風支管進入AHU-1?系統。

B、值班工況：循環機組?AHU-1?低檔運行（或變頻），排風機組PF1運行，新風機組PAU-1運行，新風通過定風量閥?1-1?新風支管進入?AHU-1?系統。

缺點：常規模式中在整個系統使用的情況下，循環機組能將新風順利吸入循環系統中，從而能保證新風的供給。而一旦某臺（如AHU-1）循環機組停止運行，新風進入該系統（AHU-1）將經過循環機組的所有段位：風機段、中效過濾段、盤管段、擋水板等，無疑風量將減弱，而整個潔凈區的靜壓差也將破壞。假如為了保證潔凈區靜壓差，循環機組在值班工況運轉，無疑將增加運行成本。

（2）本文提出的模式：新風支管采用機械式定風量閥改為電動雙位定風量閥，并增加起關斷作用的電動密閉閥。具體的安裝部位見圖2。

A、正常使用工況：循環機組?AHU-1?運行，排風機組?PF1?運行，新風機組?PAU-1?運行，新風通過電動雙位定風量閥1-1，經過電動密閉閥1-2進入?AHU-1?系統（閥門?1-2?與?1-3?互鎖）。

B、值班工況：循環機組?AHU-1?停止運行，排風機組PF1停止運行，新風機組PAU-1運行，新風通過電動雙位定風量閥1-1?調整至值班風量，經過電動密閉閥1-3?進入AHU-1?系統（閥門1-2?與1-3互鎖）。

特點：通過電動雙位定風量閥與電動密閉閥的配合，循環系統正常使用的工況下，新風從循環系統的負壓段注入；循環系統停止運行的情況下，新風繞過循環機組，直接進入循環系統的送風段。保障新風在正常使用及值班工況下的正常使用。

1.2?節能性（主要體現在值班工況，以?AHU-1?循環系統新風為例）

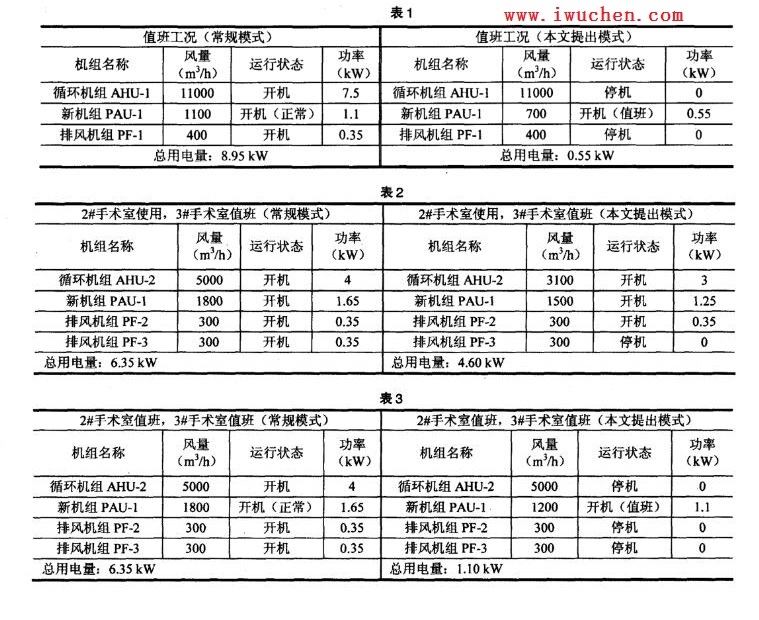

下面以一間Ⅰ級層流手術室的兩種處理模式為例進行比較（手術室送風量為11000 m3/h，手術室新風取?1100 m3/h），見表1。

2?在循環系統上的應用

《規范》提出，低級別手術室（如Ⅲ、Ⅳ級潔凈手術室）可以2~3?間共用一套空調系統，從減少初投資的角度很多醫院的潔凈手術部也是按照這個原則執行。下面從保障靜壓差及節能兩方面比較常規模式與本文提出的模式。（m.gxshunjiang.com）

2.1?靜壓差（壓力梯度，以?AHU-2?循環系統為例）

（1）常規模式見圖?1

A、正常使用工況：循環機組?AHU-2?運行，排風機組?PF2、PF3?運行，新風機組?PAU-1?運行，新風通過機械定風量閥2-1進入AHU-2系統，經兩間手術室送風管定風量閥送至室內。

B、值班工況：循環機組?AHU-2?低檔（變頻）運行，排風機組?PF2、PF3?運行，新風機組?PAU-1?運行，新風通過機械定風量閥?2-1?進入?AHU-2?系統，經兩間手術室送風管定風量閥送至室內。缺點：一臺循環機組拖兩間手術室的系統，即使一間手術室使用，循環機組也要滿負荷風量狀態下運行。

（2）本文提出模式見圖?2（主要針對一拖二系統中，只使用一間手術室，而另外一間為值班狀態）。

A、正常使用工況（OR2?運行，OR3?值班狀態，反之同）：循環機組AHU-2?運行（變頻至OR2送風狀態），排風機組?PF2?運行，排風機?PF3?停止，OR3?送風總管電動雙位定風量閥?2-7?調至低檔（值班新風量），OR3回風總管電動密閉閥2-5關閉。

B?、值班工況（O R 2?、3?均為值班狀態）：循環機組?AHU-2?停止運行，排風機組?PF2、PF3停止運行，新風機組PAU-1運行，新風通過電動雙位定風量閥2-1?調整至值班風量，經兩間手術室送風管定風量閥送至室內。

2.2?節能性（以?AHU-2?循環系統為例）

下面以兩間潔凈手術室的兩種處理模式為例進行比較（兩間手術室送風量均為?2500 m3/h，每間手術室新風取?900 m3/ h?），見表2?、表3?。

3?總結

潔凈空調是一種初投資大、運行費用高、能耗多的工程項目，特別現在很多地級以上醫院，潔凈手術室的建設規模都很大，節省運行費用將是醫院著重考慮的方向。本文介紹通過靈活地使用雙位定風量閥，再結合各空調機組的熱、濕處理過程，將大大降低運行成本。隨著控制手段的不斷成熟，相信越來越多的醫院潔凈空調會采用更加節能的處理模式。
