技術領域
本實用新型涉及電氣設備維修技術領域，具體地說是涉及一種GIS設備檢修用可移動式防塵檢修棚。
背景技術
青海省電力公司所轄750kV變電站5座，330kV變電站33座，換流站1座。其中主網架設備70%以上多為GIS組合電氣設備。近年來所轄GIS設備大修、技改、消缺、故障搶修等作業頻繁，GIS組合電器面臨巨大的現場檢修壓力。
根據規程要求GIS檢修環境應達到以下內容：1、灰塵顆粒度在100萬個/m3及以下；2、密閉空間內溫度恒定在10℃以上；3、濕度在80%以下；4、所采取防塵措施要具備承受五級風環境的良好支撐能力；5、密封良好，能保持住以上指標等。而青海省自然條件為風沙大、溫差大、冷季室外溫度可達-25℃，因此現場檢修條件往往達不到上述GIS設備檢修環境的要求。

由此可見，為更好的完成GIS設備現場檢修工作，達到必要的工藝要求，必須實現現場檢修類似工廠化進行，因此有必要提供一種GIS設備檢修用可移動式防塵檢修棚。

發明內容
本實用新型要解決的技術問題是針對現有技術存在的不足，提供一種恒溫、潔凈、干燥、支撐結實、密封條件良好的簡易GIS設備工廠化檢修環境的恒溫、密閉、可移動式防塵棚。
本實用新型一種GIS設備檢修用可移動式防塵檢修棚通過下述技術方案予以實現：一種GIS設備檢修用可移動式防塵檢修棚，包括頂撐、縱梁、橫梁、支柱，所述支柱設置4根，橫梁設置2根，縱梁設置2根，頂撐設置2根；其中兩側排列的2根支柱頂部分別與2根橫梁插接連接，前后兩端排列的2根支柱頂部分別與2根縱梁插接連接，所述頂撐兩端部插接連接在兩側的2根橫梁之間；4根立柱頂部與2根橫梁、2根縱梁及2根頂撐形成的頂面上設置防雨布制成的頂棚，4根立柱外側設置側圍制成GIS設備檢修用可移動式防塵檢修棚。
本實用新型一種GIS設備檢修用可移動式防塵檢修棚與現有技術相比較有如下有益效果：本實用新型一種為GIS組合電氣現場檢修提供工廠化檢修條件的有效措施，在GIS組合電器現場檢修時，可按本實用新型的頂撐、縱梁、橫梁和支柱搭建成防塵棚骨架，支柱上有特殊插接口可與各梁方便連接，為保牢固，特以螺栓連接。全部搭接完畢，用防塵棚覆蓋，防塵棚可直接粘合，拆裝方便，保證其具有工廠標準化檢修要求，符合：密閉、恒溫、干燥、穩定的局域密閉檢修工件的特點。
本實用新型一種GIS設備檢修用可移動式防塵檢修棚可以保證GIS設備現場檢修具有良好的工作環境，阻風沙、干燥、密閉、清潔、可移動的效果，從而可以嚴格控制GIS設備施工工藝質量，保證檢修設備可以安全投運，可靠穩定運行。整個防塵棚采用全防水結構，在雨雪天氣下在短時間內仍可以保護設備清潔干燥。
附圖說明
本實用新型一種GIS設備檢修用可移動式防塵檢修棚有如下附圖：
圖1是本實用新型一種GIS設備檢修用可移動式防塵檢修棚結構示意圖；
圖2是本實用新型一種GIS設備檢修用可移動式防塵檢修棚頂撐局部結構示意圖；
圖3是本實用新型一種GIS設備檢修用可移動式防塵檢修棚縱梁結構示意圖；
圖4是本實用新型一種GIS設備檢修用可移動式防塵檢修棚橫梁結構示意圖；
圖5是本實用新型一種GIS設備檢修用可移動式防塵檢修棚支柱局部結構示意圖；
圖6是本實用新型一種GIS設備檢修用可移動式防塵檢修棚支柱與縱梁、橫梁安裝結構示意圖。
其中：1、頂撐；2、縱梁；3、橫梁；4、支柱；5、縱梁螺栓限位板；6、縱梁限位板螺孔；7、支柱縱梁連接架；8、縱梁連接架螺孔；9、支柱橫梁連接架；10、橫梁連接螺孔；11、橫梁螺栓限位板；12、橫梁限位板螺孔；13、上移動把手；14、下移動把手；15、頂撐插接板；16、頂撐插接孔；17、橫梁安裝孔；18、縱梁安裝孔。
具體實施方式
下面結合附圖和實施例對本實用新型一種GIS設備檢修用可移動式防塵檢修棚技術方案作進一步描述。
如圖1－圖6所示，本實用新型一種GIS設備檢修用可移動式防塵檢修棚包括頂撐1、縱梁2、橫梁3、支柱4，所述支柱4設置4根，橫梁3設置2根，縱梁2設置2根，頂撐1設置2根；其中兩側排列的2根支柱4頂部分別與2根橫梁3插接連接，前后兩端排列的2根支柱4頂部分別與2根縱梁2插接連接，所述頂撐1兩端部插接連接在兩側的2根橫梁3之間；4根立柱4頂部與2根橫梁3、2根縱梁2及2根頂撐1形成的頂面上設置防雨布制成的頂棚，4根立柱外側設置側圍制成GIS設備檢修用可移動式防塵檢修棚。
進一步地，所述的頂撐1采用圓鋼制成圓弧，頂撐1兩端焊接固定頂撐插接板15。
進一步地，所述的縱梁2采用方形管制成，其兩端設置縱梁安裝孔18。
進一步地，所述的橫梁3采用與縱梁2內徑相同的方形管制成，其兩端設置橫梁安裝孔17，支柱4與橫梁安裝孔17同側面均布設置頂撐插接孔16。
進一步地，所述支柱4采用與縱梁2和橫梁3內徑相同的方形管制成，其上端相鄰兩平面分別焊接固定支柱縱梁連接架7和支柱橫梁連接架9，支柱縱梁連接架7外側焊接固定與支柱縱梁連接架7長度相同的縱梁螺栓限位板5，支柱橫梁連接架9外側焊接固定與支柱橫梁連接架9長度相同的橫梁螺栓限位板11。
進一步地，所述的支柱縱梁連接架7、支柱橫梁連接架9、縱梁螺栓限位板5和橫梁螺栓即位板11分別設置縱梁限位板螺孔6、縱梁連接架螺孔8、橫梁連接架螺孔10和橫梁限位板螺孔12。
進一步地，所述的支柱縱梁連接架7和支柱橫梁連接架9采用內徑小于支柱4并與縱梁2、橫梁3為間隙配合的方形管制成；所述縱梁螺栓限位板5與支柱縱梁連接架7之間留有與縱梁2管壁厚度相同的間隙；所述橫梁螺栓限位板11與支柱橫梁連接架9之間留有與橫梁3管壁厚度相同的間隙。
進一步地，所述的支柱4上與支柱縱梁連接架7和支柱橫梁連接架9相對的管平面上設置上移動把手13和下移動把手14。
實施例1。
如圖1－圖6所示，本實用新型一種GIS設備檢修用可移動式防塵檢修棚包括頂撐1、縱梁2、橫梁3、支柱4，所述支柱4設置4根，橫梁3設置2根，縱梁2設置2根，頂撐1設置2根；其中兩側排列的2根支柱4頂部分別與2根橫梁3插接連接，前后兩端排列的2根支柱4頂部分別與2根縱梁2插接連接，所述頂撐1兩端部插接連接在兩側的2根橫梁3之間；4根立柱4頂部與2根橫梁3、2根縱梁2及2根頂撐1形成的頂面上設置防雨布制成的頂棚，4根立柱外側設置側圍制成GIS設備檢修用可移動式防塵檢修棚。如圖1所示。
優選地，所述的頂撐1采用圓鋼制成圓弧，頂撐1兩端焊接固定頂撐插接板15。如圖2所示。
優選地，所述的縱梁2采用方形管制成，其兩端設置縱梁安裝孔18。如圖3所示。
優選地，所述的橫梁3采用與縱梁2內徑相同的方形管制成，其兩端設置橫梁安裝孔17，支柱4與橫梁安裝孔17同側面均布設置頂撐插接孔16。如圖4所示。
優選地，所述支柱4采用與縱梁2和橫梁3內徑相同的方形管制成，其上端相鄰兩平面分別焊接固定支柱縱梁連接架7和支柱橫梁連接架9，支柱縱梁連接架7外側焊接固定與支柱縱梁連接架7長度相同的縱梁螺栓限位板5，支柱橫梁連接架9外側焊接固定與支柱橫梁連接架9長度相同的橫梁螺栓限位板11。如圖5所示。
優選地，所述的支柱縱梁連接架7、支柱橫梁連接架9、縱梁螺栓限位板5和橫梁螺栓即位板11分別設置縱梁限位板螺孔6、縱梁連接架螺孔8、橫梁連接架螺孔10和橫梁限位板螺孔12。如圖5所示。
優選地，所述的支柱縱梁連接架7和支柱橫梁連接架9采用內徑小于支柱4并與縱梁2、橫梁3為間隙配合的方形管制成；所述縱梁螺栓限位板5與支柱縱梁連接架7之間留有與縱梁2管壁厚度相同的間隙；所述橫梁螺栓限位板11與支柱橫梁連接架9之間留有與橫梁3管壁厚度相同的間隙。如圖5所示。
優選地，所述的支柱4上與支柱縱梁連接架7和支柱橫梁連接架9相對的管平面上設置上移動把手13和下移動把手14。
本實用新型制作方法：
1、設計并制作防塵棚龍骨、防塵棚（帶防水效果）
龍骨：支柱4根、橫梁2根、縱梁2根、頂撐2根
防雨布：頂棚1頂、側圍1副。
支柱上有特殊插接口可與各梁方便連接，為保牢固，特以螺栓連接。
2、將支柱4與橫梁3、縱梁2插接，并用螺栓緊固，如圖5、圖6所示；
3、龍骨搭接完畢，確認牢固后插接頂撐1，即將頂撐兩端部的頂撐插接板15插入橫梁3上的頂撐插接孔16內，連接方便；
4、全部搭接完畢，用防塵棚覆蓋，防塵棚可直接粘合，拆裝方便。
5、輔助功能安裝
掛入溫濕度控制儀；在防塵棚內部地面上鋪上一層干凈的地板革（面積略大于防塵棚）；在上圖防塵棚的四個角手袋內裝入足量干燥劑（根據適度情況，可在防塵棚內部增加干燥劑）；安裝適量便攜式加熱器（可調溫度）；在內部放置檢修臺、專用工具、消輔材料等。
1、為方便工作人員進出，設置一門，且進出門設置為自粘式，防止粉塵進入；
2、工作時，為方便工器具傳遞，減少人員流動，在防塵棚表面設置一圓形空洞，且用防塵布覆蓋；

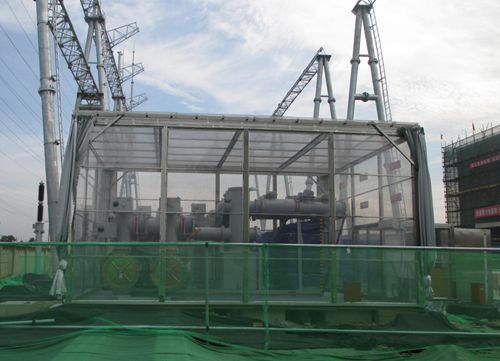

3、防塵棚可搭于檢修設備旁，也可用防塵棚直接覆蓋檢修設備，可根據設備的具體高度、形狀、可調節防塵棚的尺寸。
使用數據統計：
表1
參看表1，在雪中測試對比中，我們能發現改進前溫差較大，最大溫差達到了16℃；改進后溫度保持在10℃左右最大溫差2℃。過去使用的防塵裝置，雖然在大部分情況下能滿足灰塵顆粒度和濕度的要求，但偶爾也會出現不達標的時候，改進后數據穩定在指標值以下。
表2
參看表2，在晴天測試對比中，我們能發現改進前溫差較大，最大溫差達到了9℃；改進后溫度保持在10℃左右最大溫差2℃。改進后灰塵顆粒度和濕度得到顯著改善，并很好的穩定在指標值以下。
表3
參看表3，在小雨天測試對比中，我們能發現改進前溫差較大，最大溫差達到了7℃；改進后溫度保持在10℃左右最大溫差0℃。過去使用的防塵裝置，并不能很好的降低濕度，尤其雨天明顯高于指標值，改進后濕度指標穩定且符合要求。
另外，在強度測試中，對所選支撐框架，在多風，多雨的天氣中連續測試時間超過10天，期間最大風速達到7級，支撐框架穩定良好。

原文鏈接：http://m.gxshunjiang.com/a-1162/

佰倫凈化GIS防塵棚方案請參考：http://m.gxshunjiang.com/a-1224/

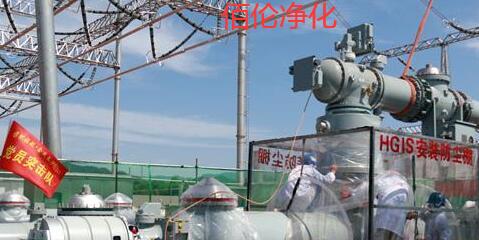

廣州佰倫凈化研發生產的GIS防塵棚有多種方式可選擇（戶外，室內，隧道等形式），有框架式，充氣式等結構。佰倫凈化GIS防塵棚已經申請國家專利，截止2020年中就有超過30個成功案例，成功合作的客戶包括南網下屬多家公司，國網下屬多家公司等。
