制劑車間潔凈室臭氧滅菌消毒效果驗證方案

目錄

概述

1.驗證目的

2．驗證范圍

3.人員和職責

4、驗證內容

5.偏差和漏項

6.驗證周期

7.結果與評價

概述

液體制劑車間四區為b級潔凈區，主要生產滴眼液，空調凈化系統經驗證合格后，投入使用，整個潔凈區的消毒為臭氧消毒方式。臭氧滅菌的流程:關閉新風進風口和回風對外排放閥門,使整個被消毒的潔凈區空間通過潔凈系統風道形成循環狀態,保持消毒空間相對密閉,預防臭氧泄漏,以確保臭氧在空間分布均勻,使?jié)崈魠^(qū)的臭氧濃度達到10ppm,從而達到對潔凈區空氣、物體、設備、墻壁等的滅菌,同時還能對過濾系統、循環系統進行滅菌．

1.驗證目的

通過對在一定的時間潔凈室（區）內臭氧濃度的測試，驗證在預定的消毒程序時間內潔凈區各潔凈間臭氧濃度是否達到標準規定；

通過微生物挑戰性試驗，確定在預定的消毒程序時間內臭氧對潔凈室（區）的消毒效果

2.驗證范圍

本驗證方案適用于臭氧滅菌消毒的整個過程。

3.人員和職責

驗證小組人員：

1.2驗證小組責任

1.2.1、驗證小組組長：負責驗證方案起草，組織實施驗證的全過程，驗證結束寫出驗證報告。

1.2.2、驗證小組組員：分別負責本方案中具體工作。

1.2.3、實驗室、實驗員：QC理化室及必須的檢測儀器為本項目驗證實驗室

4.驗證內容

4.1設計確認

確認本系統使用的關鍵設備臭氧發生器的技術指標及臭氧消毒系統設計要求，包括規格、尺寸、材質、電流電壓，臭氧產量、滅菌空氣體積、滅菌消毒殺菌等是否符合要求，文件系統技術資料是否齊全(操作指南、使用手冊、制造和設計標準等)。

設備技術指標及設備要求確認表

按潔凈室體積及空調系統風管體積等計算所需臭氧量。

潔凈室體積為V1；HVAC系統風管體積為V2，V3為保持潔凈室正壓所補充的新風的臭氧量。

消毒空間體積為：V=V1+V2+V3

式中V3=HVAC系統循環總風量（m3/h）×25%(新風補充量)×10%(保持潔凈區正壓需補充的新風量)×37.75%(計算應用臭氧半衰期的預算值)≈循環系統總風量×0.944%。

JK-1：V1=987.55m3；V2=27.5m3；V3=25000×0.944%=236m3；

V=V1+V2+V3=987.55m3+27.5 m3+236m3=1251.05 m3。

JK-2：V1=961.83 m3；V2=27.5m3；V3=25000×0.944%=236m3；

V=V1+V2+V3=961.83m3+27.5m3+236m3=1225.33m3。

消毒空間體積V=1251.05+1225.33=2476.38 m3。

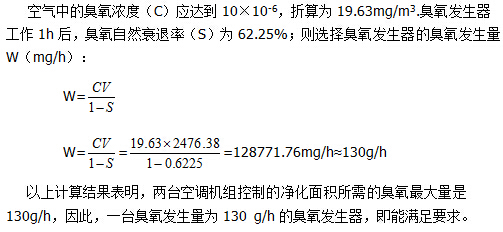

空氣中的臭氧濃度（C）應達到10×10-6，折算為19.63mg/m3.臭氧發生器工作1h后，臭氧自然衰退率（S）為62.25%；則選擇臭氧發生器的臭氧發生量W（mg/h）：

以上計算結果表明，兩臺空調機組控制的凈化面積所需的臭氧最大量是130g/h，因此，一臺臭氧發生量為130 g/h的臭氧發生器，即能滿足要求。

確認臭氧發生器設備上的儀表在校驗期內；

設備關鍵性儀表及消耗性備品登記表

4.2安裝確認

目的：評價臭氧發生器的安裝是否符合設計規范及工藝要求。

方法：檢查電氣部分、輔助設施配套情況、機器安裝情況、機器安裝區域等。

標準：

a、電氣部分：電源控制系統和臭氧發生器一體式裝置；電源380V/50HZ，連接方式正確，觸點牢固，有良好接地。

b、輔助設施配套情況：

冷卻水：進口管道4′PVR管，閥門控制進水量；出水管道4′PVR管，直接排出，出口通暢。

壓縮空氣進氣系統包括：捷豹EV51空氣壓縮機、油水過濾裝置、吸附干燥制氧裝置、精密過濾器、減壓裝置等。

捷豹EV51空氣壓縮機具有：安全可靠的結構設計；運轉平穩、噪音低；自動壓力開關及自動卸載系統等功能。

排氣量：0.21m3/min（12.6 m3/h）。

c、安裝：

臭氧發生器安裝位置：臭氧發生器放在凈化系統送、回風管道的外面，將自凈的臭氧化氣體，通過4′不銹鋼管，直接連接到兩臺空調機組回風段，充入HVAC系統的中，然后被送到各潔凈室；

臭氧出口管路上不能安裝閥門；

臭氧發生器和主控柜基本水平，柜體高度方向與地面垂直水平，各連接部件應堅固、牢靠；主控柜到臭氧發生器之間的連接線，應穿PVC阻燃管加以保護，且布線應整齊、美觀。

安裝確認所需的技術資料一覽表

測試結果

4.3運行確認

4.3.1目的：確認潔凈區在臭氧發生器正常消毒時間2小時內，臭氧濃度符合設計要求。

4..3.2方法及合格標準：臭氧發生器各步程序運行正常，與操作說明書相符；臭氧濃度：在臭氧發生器開啟后40min內潔凈室內臭氧濃度≥10ppm（19.63mg/m3）；且所有潔凈區域中臭氧濃度均≥10ppm。

4.3.2.1消毒時間：所有潔凈區域內臭氧濃度達到10ppm時開始計時，直到臭氧發生器停止工作臭氧濃度降至10ppm時終止，時間應≥60min；臭氧滅菌后，臭氧濃度衰減至安全標準0.15ppm所需的時間應≤30min。

4.3.2..2試驗條件

環境條件：環境溫度16～28℃；相對濕度45～65%；室內無外界強氣流，無強烈陽光照射或其他熱輻射。

消毒時關閉新風口和回風排放閥門，使整個被消毒的潔凈區空氣通過凈化系統風管形成循環，臭氧發生器開始工作。

臭氧濃度測試儀器：ZG-1型真空式手動采樣器，生產廠家：北京市勞動保護科技發展有限責任公司。

4.3.2..3測試原理：檢測管測試采用化學比色原理，直讀分析數據。

臭氧濃度測試方法：割斷檢測管的兩端封口；將檢測管插在采樣器的進氣口上，將采樣器手柄拉至第二檔位，采樣100ml，待檢測管中指示劑變色終止，即可從白色柱所致刻度，讀出臭氧體積濃度數據。

臭氧檢測濃度單位mg/m3與ppm的關系及換算公式

質量濃度（mg/m3）=臭氧分子量（M）/22.4(標準狀態下氣體的摩爾體積B)×體積濃度×（273/(273+T)）×（Ba/101325）

體積濃度=質量濃度（mg/m3）/（臭氧分子量（M）/22.4(標準狀態下氣體的摩爾體積B)）/[（273/(273+T)）×（Ba/101325）]

每一測試點應同時測試兩個平行樣；測試時檢測人員應戴防毒口罩，防止臭氧中毒。

4.3.2..4測試過程

首先，應將下列工作準備就緒：

－－－設備安裝穩固；

－－－電氣連接；

－－－檢查臭氧出口是否通暢；

－－－打開外接冷卻水進水閥門；

－在主控柜程控定時器器上設定臭氧發生器消毒時間為2小時。

按下啟動按紐，綠色指示燈亮，定時器開始計時，同時臭氧管開始工作，緩慢調節濃度旋鈕至正常值區域。具休操作程序見《臭氧發生器標準操作程序》。

4.3.3?臭氧濃度－時間分布測試。

a、目的：檢測潔凈區空氣消毒時，設定臭氧發生器消毒工作時間2小時內，空氣中臭氧分布密度和作用時間：

確定臭氧滅菌所需的濃度10ppm所需的時間：≤40min；

確定所有潔凈區域內臭氧濃度達到10ppm時開始計時，直到臭氧發生器停止工作臭氧濃度降至10ppm時終止，維持時間應≥60min；

確定臭氧消毒后，臭氧濃度衰減至安全標準（0.15ppm）所需的時間：≤30min。

b、測試地點：選取距離空調箱送風口最遠且送風口分布最稀少房間(D101男脫衣洗手間)進行測試。

c、測試方案：臭氧發生器開啟時開始測試，每10分鐘用ZG-1型真空式手動采樣器采樣測試一次；發生器開啟40min后，此時臭氧濃度呈緩慢上升，近似平臺；連續監測2h；臭氧發生器關閉，空調送風時測試一次，10min后測試一次，連續監測1h（監測在空調送新風時臭氧濃度的衰減）。

d、測試結果：

4.3.4臭氧濃度??空間分布測試。

a、目的：檢測在該HVAC系統所控制的潔凈區域各潔凈室內臭氧分布濃度的一致性，確定滅菌過程中，各潔凈室內，均能維持必要的濃度。

b、測試地點：選取關鍵房間進行測試。

c、測試方案：從臭氧發生器開啟40min后，每10分鐘用ZG-1型真空式手動采樣器采樣測試一次。

d、測試結果：

4.4性能確認

4.4.1潔凈區空氣消毒方法原理：
4.4.1.1是采用臭氧發生器產生臭氧后，通過HVAC系統機組的正壓送風段和送風管送入潔凈區，再通過回風管回到機組，組成一個閉合的空氣循環系統，控制消毒過程中的循環時間或密閉時間，從而使一定濃度的臭氧氣體在規定的時間內，殺滅潔凈區內的微生物。
4.4.1.2為了保證消毒效果，應確保空氣消毒時，HVAC系統運行或消毒劑氣體循環時，外界新鮮空氣不得進入HVAC系統內，以防止消毒劑氣體濃度下降，達不到規定的消毒濃度。
4.4.2臭氧滅菌機理及特點：
4.4.2.1臭氧在常溫、常壓下分子結構不穩定，很快自行分解成氧和單個氧原子，后者具有很強的活性，對細菌有極強的氧化作用，可氧化分解細菌內部氧化葡萄所必需的酶，從而破壞其細胞膜，將它殺死。多余的氧原子則會自行重新結合成為普遍氧分子，不存在任何有害殘留物，故稱無污染消毒劑；
4.4.2.2臭氧是一種廣譜殺菌劑，可殺滅細菌繁殖體和芽孢、病毒、真菌等，并可破壞肉毒桿菌毒素。但其具有腐蝕性，臭氧為強氧化劑,可損壞多種物品,濃度越高對物品損害越重，故在利用臭氧消毒時，應對潔凈區內容易被氧化或加速老化的物品（如塑料、橡膠）、產品等進行防護。
4.4.2..3臭氧熏蒸消毒時，相對濕度高則效果好，低則效果差，對干燥菌體幾乎無殺菌作用。
4.4.2..4空氣中臭氧濃度達０.01-0.02mg/L時即可嗅知，濃度達到1mg/L時，可引起呼吸加速、變、胸悶等癥狀，在２.5-5mg/L時，可引起脈搏加速，疲倦、頭痛，停留１小時可發生肺氣腫，以至死亡，故臭氧消毒時，嚴禁潔凈區內具有人員在操作。
4.4.2..5臭氧穩定性極差，常溫下即可自行分解為氧，臭氧發生器停止發生后，HVAC系統繼續運行通風３０－６０分鐘，使臭氧完全分解后，人員才可進入潔凈區進行操作。
4.4.2..6《消毒技術規范》中規定，對空氣中浮游菌，臭氧滅菌濃度為2-4PPM，對物體表面的沉降菌，臭氧的滅菌濃度為10-15PPM，臭氧1H的的衰退率約為62.25%。應根據等消毒的空間體積（V）、要求殺滅微生物的濃度（C）和臭氧1H的的衰退率確定臭氧發生器的發生量。公式為：W（臭氧發生量）=（CV）/（1-62.25%）mg/h。
4.4.3、消毒頻率：
10萬級潔凈區內的空氣消毒，必須在下列情況下進行:
4.4.3.1每天消毒：潔凈室和HVAC系統日常消毒只采用臭氧消毒進行，目的是消滅空氣中的浮游菌；
4.4.3.2每月定期消毒：潔凈室和HVAC系統每月消毒采用甲醛和臭氧交替使用，防止產生耐藥菌株，目的是消滅環境中浮游菌和沉降菌；
4.4.3.3環境監控：當潔凈區內環境微生物檢測結果超標時，按每月定期消毒執行；
4.4.3.4停產：潔凈區內停產一周以上，生產前按每月定期消毒一次。

4.4.4消毒設備及消毒劑：
4.4.41??酒精燈，36%的甲醛溶液；
4.4.4.2臭氧發生器、臭氧；

4.4.5消毒方法：
4.4.5.1消毒前準備工作：
4.4.5.1.1潔凈室內應進行了全面的衛生清潔工作，包括廠房、設備、容器、清潔工具等；
4.4.5.1.2潔凈室內應無中間體、半成品、原輔料的暴露存放及無操作人員；
4.4.5.1.3用潔凈抹布醮純化水擦拭設備、墻壁的外表面，用潔凈拖把醮飲用水擦抹地面，保持潔凈區濕潤；
4.4.5.1.4關閉車間內所有強排風口，打開潔凈區內傳遞窗內側門；
4.4.5.1.5關閉HVAC系統的新風口閥和全開總回風閥門。
4.4.5.1.6臭氧和甲醛消毒前的準備工作相同，但利用甲醛時，應對與產品直接接觸的設備、容器等內表面進行防護，以防止甲醛集合附著在其表面，而臭氧可不必考慮。
4.4.6臭氧消毒方法：
4.4.6.1 HVAC系統正常運行后,接通臭氧發生器電源，電源指示燈亮，電壓表顯示電壓為220V；
4.4.6.1將臭氧發生器按紐旋至“手動”位時,啟動臭氧發生器(A、B)消毒按紐，電流表顯示工作電流3.6A，同時指示燈亮，臭氧發生器開始工作，記錄開始消毒時間；
4.4.6.2消毒時間：臭氧每天消毒時間為1－1.5小時（消滅空氣中的浮游菌），每月定期消毒時間為2－2.5小時（消滅環境中浮游菌和沉降菌）。
4.4.6.3日常消毒或每月定期消毒在規定消毒時間結束后，關閉臭氧發生器啟動按紐，關閉總電源，臭氧發生器停止工作。
4.4.6.4臭氧消毒結束后，潔凈區內需人員進行操作時，HVAC系統應繼續運行30min,再打開工藝排風機和新風閥補充新風，機組繼續運行30min后，使?jié)崈魠^(qū)內臭氧完全分解后，人員方可進入潔凈區。
4.4.6.5臭氧消毒結束后，潔凈區內如不需人員進行操作（如當天生產結束后消毒），可直接關閉HVAC系統風機，第二天HVAC系統運行達到自凈時間（40min）后，人員可直接進入潔凈區操作。

驗證過程：

4.4.7日常臭氧滅菌
滅菌周期：3天。
滅菌時間：?1小時；?1.5小時；????2小時
滅菌后檢測(每個時間連續做三個周期的檢

4.4.7.1方法：檢測沉降菌

生物指示劑進行細菌挑戰性試驗，生物指示劑菌種選用枯草芽孢桿菌，在使用測定前要測定其初期菌數，應不少于10個。在消毒滅菌前，將裝有生物指示劑表面皿置于被測房間內的中央地面，滅菌前打開表皿，滅菌結束后，回收生物指示劑放入硫乙醇酸鹽液體培養基中，在37℃下培養3天。

4.4.7.2認可標準: 5.1.3.2.1沉降菌：100級，沉降菌≤1個/皿、1萬級，沉降菌≤3個/皿、10萬級，沉降菌≤10個/皿。

測試結果：

4.4.8大消毒

滅菌周期：3天。
滅菌時間：?2小時；?2.5小時；????3小時
滅菌后檢測(每個時間連續做三個周期的檢

4.4.8.1方法：檢查沉降菌

生物指示劑菌種選用枯草芽孢桿菌，在使用測定前要測定其初期菌數，應不少于10個。在消毒滅菌前，將裝有生物指示劑表面皿置于被測房間內的中央地面，滅菌前打開表皿，滅菌結束后，回收生物指示劑放入硫乙醇酸鹽液體培養基中，在37℃下培養3天。

4.4.2.2認可標準：沉降菌：100級，沉降菌≤1個/皿、1萬級，沉降菌≤3個/皿、10萬級，沉降菌≤10個/皿

測試結果：

5、偏差和漏項

5.1.臭氧滅菌消毒驗證過程中，應嚴格按照系統標準操作程序、維護保養程序、取樣程序、檢驗規程和質量標準進行操作和判定。如果在驗證過程中出現偏差，應做出合理解釋或針對相應的偏差項目進行整改，并進行再驗證。當出現個別取樣點壓縮空氣質量不符合標準的結果時，應按下列程序進行處理。

5.1．1在不合格點重新取樣，重檢不合格項目。

5.1．2必要時，在不合格點的前后分段取樣，進行對照檢測，以確定不合格原因。

5.1．3若屬于系統運行方面的原因，必要時報驗證管理委員會，調整系統運行參數，或?qū)ο到y(tǒng)進行處理。

5.2.如果在驗證過程中出現漏項，應及時對遺漏項目進行補驗證。

6.驗證周期

當滅菌時間、滅菌設備發生變化，或是沉降菌定期監控的數據有負面趨勢的情況下，應按照前期驗證采用的方法對臭氧滅菌進行再驗證，或根據實際情況修補驗證方案后進行再驗證，以確認滅菌效果。

7.驗證方案審批表
