0 引言
在通風空調工程施工中，我們常見的寫字樓、一般賓館均為普通空調系統，這類空調系統對空氣質量要求相對較低，對空氣中含塵濃度沒有具體要求，所以我們施工單位在風管系統及空調設備的安裝中，在風管及機組的密封、潔凈度等方面沒有采取特別措施。而在醫院、實驗室、精密工藝廠房等要求較高的場所，往往設計為潔凈空調系統。潔凈系統中對風管、機組設備等的清潔度、密封性要求較高，因此在施工過程中，必須要讓每一個環節的工藝質量都得到保證，否則在調試驗收時就難以到達標準。一般施工單位和操作工人習慣于普通風管的施工方法，對潔凈系統的施工缺少實際經驗，往往影響最后的驗收。而規范中對潔凈系統的風管制作安裝只作了原則性的要求，沒有具體的施工方法，所以需要我們施工技術人員積極進行探討和實踐。下面結合《通風管道技術規程》JGJ141-2004（以下簡稱《規程》）的要求，比較其他同類做法，向大家作一介紹。
1 潔凈系統風管制作
潔凈空調系統對風管的嚴密性要求很高，所以相比普通風管而言，其制作工藝要求更高。另外還需要在制作過程中不僅采取嚴格的質量控制措施。針對鍍鋅鋼板風管而言，目前的連接方式主要有角鋼法蘭連接、薄鋼板法蘭連接、組合法蘭連接等幾種主要連接形式，下面就不同連接形式的風管制作在潔凈系統中需要的工藝改進問題進行討論。
1.1 潔凈系統風管應避免橫向接縫，減少縱向接縫。其目的一是為進一步保證系統的嚴密性，防止因接縫增多而增加泄漏的可能性;二是防止積塵。潔凈系統風管制作工藝的選擇很重要，為了避免風管的接縫，風管可采用鍍鋅卷板加工，通過流水線（或手工）下料，利用卷板材的寬度作為風管的長度，這樣理論上可以加工出任意邊長尺寸的風管，避免了風管縱向接縫問題。
1.2 《規程》中要求凈化系統風管的咬口縫、鉚接縫以及法蘭翻邊的四角縫隙處采取密封措施。針對此要求，需要根據不同的連接方式進行分別討論。
1.2.1 薄鋼板法蘭風管

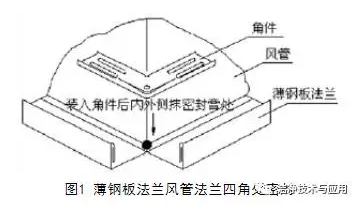

薄鋼板法蘭風管由于風管與法蘭本身為一體，密封性好，按照《規程》規定中、低壓系統中可以做到邊長為2000mm的風管。但考慮到法蘭條的剛度問題會影響到法蘭連接時的密封程度，所以在潔凈系統中，薄鋼板法蘭風管邊長不宜超過1250mm。薄鋼板法蘭風管的制作時的漏風點主要在角部的角件與風管連接處，所以要在其內外側均涂抹密封膏（見圖1）。
1.2.2 角鋼法蘭風管
角鋼法蘭是傳統的連接方式，適用的范圍較廣。這種連接方式風管的剛度最好，但密封起來相對麻煩，較多鉚釘孔增加了漏風的可能性。所以適宜在口徑較大的風管中使用。

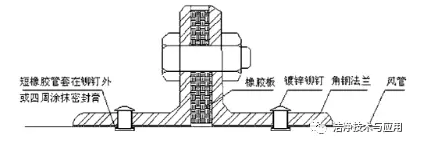

為防止從鉚釘處漏風，在鍍鋅鉚釘處，鉚接時鉚釘外套墊上一個長約1～2mm的短橡膠管，一起鉚入風管內壁。或者在鉚完后在風管內側鉚釘四周均勻涂抹密封膏。兩者相比，前者較為方便快捷，也更美觀。如圖2所示。
1.2.3 “C”型插條風管
“C”型插條連接方式的風管在制作時可用在邊長≤630mm的風管中，這種連接方式省料，密封性好，易保溫。適宜用在潔凈系統的小口徑風管中，在制作過程中要嚴格控制好板材尺寸和矩形度，以免影響安裝時風管的密封和造成扭曲。

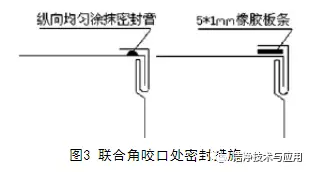

1.2.4 為防止從風管的聯合角咬口處漏風，可在咬口翻邊前沿風管壁縱向均勻涂抹一道密封膏，然后再翻邊咬口壓緊（如圖3左所示）?；蛘咴陲L(fēng)管翻邊前加入一道δ=5×1mm的橡膠板條（如圖3右所示）。兩者做法相比，前者更經濟、更省時省力，密封效果同樣良好。
1.3 風管在制作前要對板材進行去除油污、積塵，制作完成后立即密封存放。方法如下:
做兩個比所需清洗鍍鋅板材料長寬尺寸要大，高度約為400mm的水槽，一個兌以1%中性洗滌液（用洗滌靈即可）作為洗滌槽，另一個放滿清水作為漂洗槽。清洗時先放入洗滌槽，清潔后拿出放入第二個槽內漂洗，最后取出晾干，以備使用。
制作完后的風管需立即將兩端用塑料布封裹嚴密牢固，碼放到清潔場地，按系統、規格碼放整齊。
1.4 除了在工藝上進行改進外，為了達到潔凈系統的要求，風管制作過程中還注意要做到以下保證措施。
1.4.1 一般的施工現場都沒有封閉較好且符合潔凈風管制作的場所，因此風管的制作宜在公司加工車間進行，并且在制作潔凈風管前，要對設備進行擦拭，對現場進行清理并鋪設3～5mm的薄橡膠板，對門窗進行必要的封閉。
1.4.2 風管的下料劃線要在專門搭設的鋼板平臺上，平臺要干凈無塵，以保證鍍鋅板的清潔和不被劃傷。
1.4.3 加工的鍍鋅板進貨時嚴格檢查，必須選用優質材料，不能有銹蝕、白斑、鍍鋅層脫落等質量缺陷。
1.4.4 制作場地要經常打掃，把垃圾及時清走。為加工所需的工機具和操作人員手套、工作服等必須清潔，不帶油泥塵土，制作人員不許穿鞋踏上下料的板材。
1.4.5 制作法蘭、吊架、除銹、切割、焊接、刷漆工序，及其他非操作人員不許進入風管加工場地。
1.4.6 按規范的要求，不許將加固的框架或加強筋設置在風管內。
2 潔凈系統風管安裝
潔凈系統在風管的安裝中，也需要采取不同于普通風管系統的施工方法和控制措施。需要注意的主要有安裝前的現場條件、安裝中的密封處理和安裝后的保護措施等幾個方面。具體如下:
2.1 風管安裝前要先根據圖紙放好線，并把大部分的支吊架孔打好。預留孔洞的修擴也應在風管運入場地正式安裝前進行，并及時清運出渣土。安裝前門窗、地面施工應已完成。
2.2 風管安裝連接時的密封，針對不同的連接方式，可作如下處理:
2.2.1 “C”型插條風管連接以后需要在插條處兩邊涂抹密封膏。(如圖4)
2.2.2 薄鋼板法蘭風管法蘭之間的墊料可采用δ=5mm、寬度與法蘭高度基本相同的高級橡塑板條。高級橡塑板條為閉孔材料，其彈性較好，硬度適中，比較適合薄鋼板法蘭的扣件。如果選用薄橡膠板，因扣件的壓緊力有限，難以密封良好。橡塑板條在四角連接處要裁剪成榫形。薄鋼板法蘭風管法蘭扣件之間的距離要不大于100mm，以保證密封嚴密。

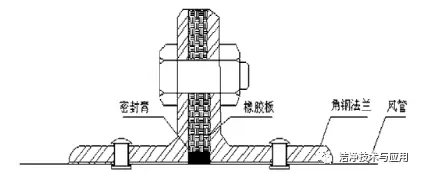

2.2.3 角鋼法蘭風管的法蘭接口螺栓孔距要求不大于100mm，法蘭間墊料用δ=3mm的橡膠板條，橡膠板條四角接頭處采取榫形對接，然后用螺栓均勻壓緊。另外，在潔凈度要求很高的系統，針對角鋼法蘭風管，可在法蘭連接時，要求靠風管內沿比風管凹進2～3mm，連接完后，入風管內用密封膏將管內接口四周凹入處填抹好，使之達到密封的要求（見圖5）。
2.3 為了保證風管安裝時的潔凈度，還需要注意以下方面:
2.3.1 擦拭風管的擦布纖維應采用不易掉毛脫落的、有較高強度的清潔布料。
2.3.2 進入風管內施工的人員，必須穿戴干凈的衣帽手套。
2.3.3 工機具要清潔，施工的垃圾及時清出; 每班施工完一段風管，須將敞口端用塑料布做臨時封堵。
2.3.4 風管系統中的軟聯接管應選用柔軟、表面光滑、不產塵、不透氣和不產生靜電的材料制作的產品，如防火帆布等。
2.3.5 風閥、消音器等部件安裝時必須清除內表面的油污和塵土。
2.3.6 安裝空調器時應對設備內部進行清洗，去除塵土、雜物和油污，在運行12小時后再安裝中效過濾器。
2.3.7 高效過濾器安裝前，必須在安裝現場拆開包裝進行外觀檢查。同時對潔凈室進行全面清掃工作，達到清潔要求后，凈化空調系統連續運行12小時以上，再次清掃，擦凈潔凈室后，方可安裝高效過濾器。
3 結束語
近年幾個潔凈系統，代表性的有某醫藥制品潔凈車間和某國家研究中心基地衛星生產車間。以衛星生產車間為例，該工程由原國家計委經國務院批準的國家工程研究中心建設項目，是我國小衛星及其應用技術發展的重要基礎性設施，建設總面積16135平方米，主要有總裝大廳、質量特性測試試驗室、熱真空試驗室等組成，設JK－1～8共8個凈化空調系統，采用初效、中效、高效三級過濾，潔凈度分別為7級和8級。雖然設計要求的潔凈度不高，但考慮到工程的重要性，所以我們按以上探討的施工方法和質量控制措施，在施工前進行了詳細的方案設計，以確保驗收一次通過。
另外，施工中土建、電氣、給排水等專業的配合也同樣重要。通過施工過程中的監理驗收和最終的潔凈度檢測證明，效果良好。在風管制作完畢運到現場安裝前，用白綢布擦拭抽檢，合格點數基本可達到97％以上。安裝后按照中壓系統標準的漏風量測試中，在1000pa試驗壓力下，漏風量僅為0.3～0.8m3/h?m2，比規范中中壓系統風管允許漏風量的3.14m3/h?m2小得多。潔凈區域的潔凈度檢測，不同粒徑的粒子濃度測檢結果僅為規范同級別
要求的15％～20％左右，大大超過了7級、8級要求。
