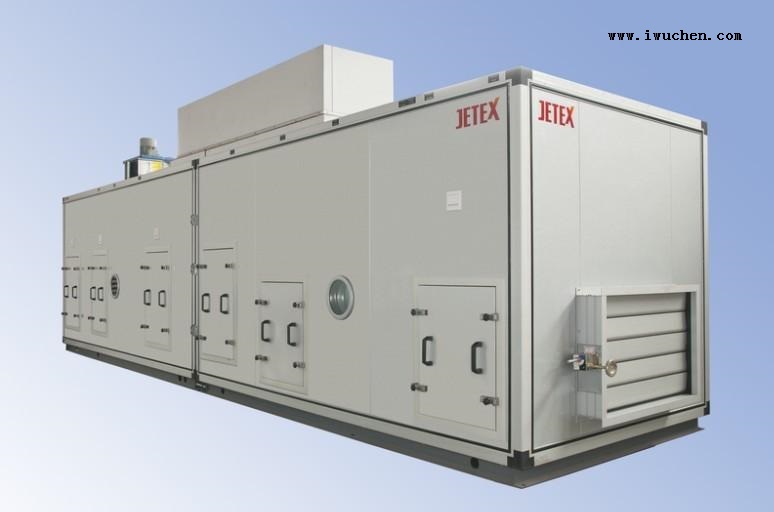

卷煙廠空調機組技術要求參考

一、?招標內容

11臺組合式空調機組，編號：K-1—K-11， 風量：除K-4為60000m3/h外，其余均為100000m3/h。

二、招標范圍：

11臺組合式空調機組的設計、制造、設備供貨、現場安裝、調試及驗收工作。

三、工程設計概況：

1、空調服務區域包括：制絲車間、原煙堆放間、儲梗柜、儲葉柜、儲梗絲柜、摻兌加香間、儲絲房、卷接包車間。

2、空調冷熱源由新廠動力中心提供，其中冷凍水供回水溫度為7℃/12℃。空調加熱和加濕采用0.2MPa飽和蒸汽。

3、室內空調設計參數為：

四、技術標準與規范：

投標人所提供的設備和系統應依據如下標準和規范進行設計、制造、安裝和檢驗：

《組合式空調機組》（GB/T 14294-1993）

《卷煙廠空調機組》（YC24-95）

《卷煙廠設計規范》（YC0009-2004）

《采暖通風與空氣調節設計規范》（GB50019-2003）

《空氣處理機組安全要求》（GB10891-89）

《組合式空氣處理機組噪音限值》（GB13326-91）

《通風與空調工程施工質量驗收規范》（GB50243-2002）

以上標準和規范如與投標人所執行的標準不一致時，應執行較高標準。

五、組合式空調機組技術要求：

1、總體要求

1.1本次招標所述的11臺組合空氣處理機組性能參數要求：

備注：

1、空調機組送、回風機均帶為變頻調速風機。

2、空調機組的表冷器在滿足表中供冷量的基礎上統一按排數進行選型。

1.2中標人須仔細閱讀設計圖紙，保證所有空調機組外形尺寸不能大于設計尺寸。

1.2投標人必須嚴格遵照國家和煙草行業現行的設計、制造標準和規范要求，采用國內同行業中近年內的先進制造工藝、新材料及新技術，以保證所提供的設備質量和性能達到國內領先水平。

1.3投標人應充分考慮到煙草行業存在的煙堿腐蝕特性，所提供的空調機組無論是箱體結構、還是內部部件（風機、過濾器、換熱盤管、擋風板、加濕器、風閥等）以及零配件均應選擇防腐材料或表面進行防腐工藝處理，以保證空調設備有足夠的使用壽命（十五年以上）。

1.4空調機組的各部件質量必須具備很高的可靠性，盡量減少日常頻繁的維護保養工作，以保證整機能穩定連續地工作，適應卷煙廠生產的不間斷性（部分月份可能24小時連續工作）。

1.5空調機組在結構設計和部件選型上應充分考慮節能運行效果，其中風機電機應能適應變頻調節。

1.6中標人必須按本技術規范的要求完成設備的設計、制造、工廠檢驗、包裝運輸、現場組裝、調試及試運行、最終驗收、技術培訓、售后服務等工作，并按上述順序向買方移交所需的資料。

1.7空調機組組裝之前以及試運行后，中標人應根據時間段完成每臺空調機組的換熱盤管（表冷、加熱）現場打壓試驗、風量、風壓、噪聲及漏風量等一系列證明設備性能的測試，測試結果顯示的各項指標均應符合或優于本技術規范、國家相應標準和規范的要求，并附全部測試報告及出廠檢驗合格證。

1.8投標人應保證，買方在中華人民共和國使用該貨物或貨物的任何一部分時，免受第三方提出的侵犯其專利權、商標權、著作權或其它知識產權的起訴。

2、空調機組主要部件選型及性能要求

2.1箱體結構

2.1.1空調機組的箱體應具有足夠的機械強度，以適應卷煙廠空調大風量的特性。無論是風機啟動、停機還是運行過程中，無論風閥處于全開、全閉還是調節過程中，空調機組的箱體均不能有任何變形現象。箱體在額定風量狀態下，耐壓±2000Pa時，外形變形率≤5‰。投標人應在卷煙行業有風量大于100,000m3/h空調機組的業績支持，并提供國家權威部門對大風量空調機組（≥100,000m3/h）的檢驗報告。

2.1.2空調箱體應采用可拆裝的板框式結構，框梁（骨架）采用高強度鋁合金型材，壁厚應不小于2.5mm，以保證足夠強度。鋁合金骨架內腔采用高強度發泡，發泡密度不小于500kg/m3。保溫護板采用內外雙層鋼板作為壁板，中間充注密實的聚氨酯發泡難燃型保溫材料，發泡一次成型，發泡密度不低于50kg/m3。保溫層與內外壁板應結合牢固，保溫層厚度不低于50mm（風量≤40,000m3/h的機組，厚度不低于30mm）。

2.1.3無論是框梁（骨架）還是保溫護板，只要同時接觸機組內外空氣的連接處均應采取“斷冷橋”或“防冷橋”措施。箱體整體導熱系數不大于0.02W/m.℃，冷橋因子為EN1886標準的TB1級，確?？照{(diào)機組在當?shù)貥O端工況條件下運行時所有外表面無凝露現象出現。投標書中應說明具體的“斷冷橋”或“防冷橋”措施、機組壁板總厚度以及箱體導熱系數。

2.1.4保溫護板的外壁板采用厚度不少于0.6mm的熱鍍鋅彩色鋼板，內壁板采用厚度不少于0.8mm的不銹鋼板，出廠時保溫護板的表面應覆保護膜，以防運輸和現場組裝時表面被劃傷。機組的內底板采用厚度不少于1.0mm的不銹鋼板或厚度不少于2.5 mm的防滑鋁板，外底板采用厚度不少于0.8mm的不銹鋼板。外壁板顏色在簽訂合同時進行確定，中標人不得因?yàn)橘I方對顏色的選擇而提出額外的費用要求。

2.1.5空調機組的保溫護板與框梁（骨架）之間、各功能段之間、檢修門與護板之間在拼裝（組裝）時，應采用可靠性高的密封措施，以保證整個機組的密封性。機組內部靜壓保持700Pa時，機組漏風率不大于2%。

2.1.6空調機組箱體的斷面風速應控制在不大于2.5m/s范圍內，表冷器的迎面風速應不大于3.0m/s。

2.1.7空調機組內表面應平整、光滑、無積灰死角。機組外表面應美觀大方，外表面應無明顯劃傷、銹斑和壓痕，表面光潔，噴涂層均勻，色調一致、無流痕、氣泡和剝落。

2.1.8空調機組應配齊機組安裝底槽鋼和橡膠減振墊，槽鋼表面進行熱鍍鋅防腐處理，鍍鋅層厚度不小于50μm。橡膠減振墊采用厚度不低于15mm的工業橡膠板。中標單位應提供機組安裝水泥基礎圖，由土建安裝施工單位施工。水泥基礎不在本次招標范圍。 ?(原文鏈接http://m.gxshunjiang.com/a-975/)

2.1.9空調機組中可能有積水的位置（表冷、加熱<沖洗機組時便于排水>、加濕、送風段）均應在底部設置不銹鋼排水槽，并向操作面引管，外接不銹鋼水封，將水順暢地排至排水地溝中。

2.2★空調風機與電機

2.2.1空調機組的風機應選擇高效率的上海通用或上海產科祿格優質風機產品。風機應為后傾雙進風離心風機，風機葉輪采用機翼型葉輪，葉輪平衡精度等級不低于G4.0，風機必須有AMCA（國際空氣流動與控制協會）等級認證標志。

2.2.2風機必須按技術規格中要求的機組風量、全壓、風機效率等參數選擇，并注明風機的電機功率參數，當所選電機功率與招標文件《組合式空氣處理機組性能參數一覽表》中所提供的功率數不一致時，應在偏離表中予以說明。變頻風機的風量調節特性應適應系統風量的變化要求，在風機低轉速運行時不會發生風機喘震。

2.2.3投標書中應提供每臺空調風機性能特性曲線和風機八倍頻譜下各頻率的噪音值。

2.2.4風機比A聲功率級不超過24dB(A)，并提出風機選型計算書和A聲功率級計算書。

2.2.5風機渦殼鋼板的厚度應保證風機運行時有足夠的剛度，其中渦殼厚度不小于1.5mm，風機渦殼兩側板厚度不應小于2.0mm，進風導流圈的板材厚度不小于2.0mm。風機支架與渦殼應連接可靠，單側連接點不少于6處。

2.2.6風機渦殼內外表面、葉輪表面和風機支架表面應有可靠的防銹蝕涂層，固定用的螺栓、螺母、墊圈均應有鍍鋅防銹處理。

2.2.7電機應選擇上海ABB品牌或SIEMENS品牌電機產品。電機絕緣等級為F級、防護等級為IP54或以上。變風量空調機組的風機應選用適應于變頻調節的電機，具有良好的散熱性能。

2.2.8風機和電機軸承均應采用瑞典產SKF雙列向心軸承，風機軸承設計壽命基于IS0281/1標準，壽命不小于75,000小時，電機軸承運行壽命不低于50,000小時。

2.2.9風機出口與機組出風口之間應采用軟連接，軟連接材料應具備防水、防腐、防火、韌性好等特點。

2.2.10風機和電機底座應采用一體式熱軋槽鋼結構，材料厚度不小于3.0mm，表面進行熱鍍鋅防銹蝕處理。

2.2.11皮帶輪采用錐套自鎖結構，傳動皮帶采用進口窄V帶，傳送帶的安全系數須控制在1.30~1.50，并具有可靠方便的調節張緊度裝置，可調整長度不小于80mm。

2.2.12減震器應選用帶保護套的橡膠或彈簧減震器。風機轉速大于800r/min時，機組的震動速度不大于4mm/s，風機轉速小于等于800r/min時，機組的震動速度不大于3mm/s。

2.2.13風機、電機在正常使用情況下，除皮帶、軸承等易損件外，連續運行壽命應達到15年。

2.2.14機外噪聲不超過“卷煙廠空調機組”標準（YC24-95）。

2.3★換熱盤管、擋水板、凝水盤

2.3.1表冷盤管應采用優質無縫紫銅管穿銅翅片結構，蒸汽加熱盤管應采用優質無縫紫銅管穿銅翅片結構，換熱盤管通過機械脹管技術成型。表冷盤管的換熱銅管壁厚不小于0.5mm，翅片間距3.2mm，厚度0.15mm。加熱盤管的換熱銅管壁厚不小于1.0mm，翅片間距4.5mm，盤管的匯管采用不小于3.0mm厚的不銹鋼管，本項目所有不銹鋼均為1Cr18Ni9（下同）。

2.3.2換熱盤管的邊框及端板材質應采用厚度不小于2.0mm的不銹鋼板，擋風板材質應采用厚度不小于1.0mm的不銹鋼板。

2.3.3表冷盤管的出風側應設擋水板。擋水板應采用鋁合金材料，擋水板的固定支架（軸）應采用不銹鋼材料，每塊擋水板之間的間距固定圈采用不銹鋼或鋁合金材料。

2.3.4換熱盤管出廠時應逐件進行打壓檢漏實驗，水壓試驗檢漏壓力應達到設計壓力的1.5倍，允許偏差±0.02MPa。保持壓力大于或等于3分鐘無滲漏。

2.3.5換熱盤管的分流管底部最低點應設置泄水裝置，保證盤管泄水時可以方便的全部泄空。高點還須設置排氣裝置。

2.3.6換熱盤管與外管路連接采用法蘭連接，空調機組制造商應配齊盤管側的法蘭。換熱盤管穿過空調箱體部分加裝壁厚不小于30mm橡塑保溫管及箱體面板外側裝飾環，消除箱體壁板漏風及結露現象。

2.3.7表冷盤管下設凝水盤，其材質應為厚度不小于2.0mm的不銹鋼板，凝水盤外表面應粘貼保溫材料。凝水盤應有足夠的坡度，排水孔應設在凝水盤的最低點，保證凝結水排出順暢，機組停機時凝結水能完全排出。投標人應根據機組內最大負壓情況提供合理的外接不銹鋼水封排水裝置。

2.4 ★空氣過濾器

2.4.1粗效過濾器過濾級別為G3級（歐洲標準），采用國產優質板式過濾器，每個標準過濾器（610mm×610mm）過濾面積不小于1.3m2；中效過濾器過濾級別為F6級（歐洲標準），采用國產優質袋式過濾器，每個標準過濾器（610mm×610mm）過濾面積不小于8m2。

2.4.2粗中效過濾器材質為化纖濾料、鋁合金邊框。要求在設計上粗中效過濾器的濾料可方便更換，過濾器拆裝容易。有合理的密封設計，保證邊框處無漏風現象。

2.4.3高效濾筒式過濾器采用河南新鄉綠葉牌煙廠專用濾筒，采用雙筒式結構，每對濾筒由一個柱形濾筒和一個錐形濾筒組成，每個濾筒的設計過濾風量應不大于1200m3/h，初阻力不大于200Pa。配備澳大利亞GOYEN脈沖噴打自動清灰過濾裝置，可實現遠程自動控制清灰。脈沖自動清灰控制裝置須為空調自動控制系統提供一個遙控DO點和一個壓差監測AI點。

2.4.4濾筒采用阻燃、外帶鋼網的耐酸堿、耐腐蝕、耐氧化、防并死的空調型過濾筒，濾筒有專業檢測報告以闡明濾料材質、效率及其性能。濾筒過濾器過濾效率應不低于：GB12218-89大氣塵計數法99.9%（0.5μm）。

2.4.5濾筒式過濾器使用的清灰壓縮空氣壓力不能超過0.65MPa。

2.4.6過濾段應根據煙廠空調系統的特點，從結構設置、使用壽命、占用空間、清洗維護等方面進行優化設計。投標人如有更好的過濾方案，可列為推薦方案。

2.5★干蒸汽加濕器

2.5.1干蒸汽加濕器應采用優質不銹鋼多立管快速吸收式加濕器，選用原裝進口的瑞士康迪（Condair）或美國佳斯帝（Dristeem）或意大利卡樂產品。

2.5.2蒸汽應垂直于氣流方向沿立管兩側噴出，蒸汽從噴嘴噴出后應能盡快被空氣吸收，吸收距離不超過1.0m。

2.5.3干蒸汽加濕段的長度應大于干蒸汽被完全吸收的距離，以免損傷風機或其它部件。在正常工作狀態下，噴嘴處不應有水噴出。

2.5.4干蒸汽加濕器整套設備應包括電動調節閥和執行器、蒸汽擴散管、一次和二次疏水閥等。蒸汽電動調節閥應帶停電彈簧復位功能。

2.5.5加濕器下部應設置接水盤，其材質和要求同表冷盤管下部的冷凝水盤。

2.5.6投標人應對機組加濕量進行校核計算，加濕量應滿足當?shù)貤l件下全年最不利工況時運行的要求。

2.6★高壓微霧加濕器及自帶控制箱

2.6.1高壓微霧加濕器采用原裝進口產品，應選用的瑞士康迪（Condair）的FASTFOG系列產品或意大利卡樂（CAREL）公司HumiFog UA*H*系列產品。

2.6.2高壓微霧加濕器應自帶控制箱，保證系統的恒定工作壓力，滿足濕度調節精度為±5%，保證加濕效率達到95%。

2.6.4加濕器霧化距離要求盡可能短，滿足設計要求。

2.6.5高壓微霧加濕器后設水霧消除器，防止未霧化的水珠進入送風機段。

2.6.6加濕器產生的霧徑應小于15μm（70bar時），保證霧化效果。

2.6.7連接管路系統要求耐壓100bar以上，保證安全運行。

2.6.8高壓微霧加濕器的加濕量要求能夠滿足空調機組在過渡季節全新風工況運行時的加濕要求。

2.6.9高壓微霧加濕器要求有遠程通訊接口，能夠接收空調控制系統的信號，?并與空調自控系統能夠成為一個整體。

2.7 風量調節閥

2.7.1投標人應配齊空調機組本身所需要的風閥，包括送風閥（手動）、新風閥（電動）、回風閥（電動）、混風閥（電動）、排風閥（電動）。電動風閥的連桿機構應能與siemens風閥電動執行器相匹配。

2.7.2風閥應采用聯動組合多葉對開密閉型風閥，風閥的葉片采用流線型鋁合金葉片，邊框采用優質鍍鋅鋼板材質，厚度不小于2.0mm。

2.7.3風閥應調節靈活、密封性能好，正常壓降條件下，風閥流量特性曲線應近似線性流量特性。風閥軸承采用含油燒結青銅，要求調節靈活。

2.7.4風量調節閥的最大扭矩、泄漏率應符合或優于“卷煙廠空調機組”《YC24-95》標準。

2.7.5投標人應提供每個電動風閥所需的電動執行器數量要求及風閥面積。

2.8中間段、檢修門及檢修燈

2.8.1組合空調機組的每個功能段應配檢修門，以方便機組運行維護保養。檢修門的配置數量、位置應保證檢修人員能接觸到機組內的各部件，包括過濾器、換熱盤管、加濕器、風機等部件。檢修門上設觀察視窗。

2.8.2檢修門應采用帶鉸鏈結構，具備多點鎖緊功能，并在機組內外均設把手，保證機組內外均可開門。檢修門安裝鉸鏈和把手部位內部應有合理適宜的強度加強部件，門框架有足夠的強度防止變形，且與箱體外觀、材質、強度一致。

2.8.3檢修門尺寸適中，方便操作人員進出，建議尺寸為600mm×1000mm左右。

2.8.4檢修門的結構應具備防“冷橋”措施，并具備良好的密封性能，門框采用專用軟質橡膠材料密封。

2.8.5機組的每個功能段內應設低壓白熾照明燈和防水、防潮燈罩，每臺空調機組在操作面壁板上設置一個照明總控制開關。

2.8.6表冷段與加熱段之間設中間檢修段。濾筒過濾器前應留有不小于1米長的檢修空間。

六.對投標文件技術內容的要求

投標人必須根據本招標文件中《技術規范》要求和設計圖紙中提供的基礎資料做出投標技術響應文件，投標技術內容必須對《技術規范》中的各項要求做出實質性響應。投標文件的技術內容應包括但不僅限于如下內容：

1投標人應對投標空調機組設備的性能、結構、工作原理、材質、制造技術等內容進行詳細介紹，對于招標文件中有具體數據要求的參數應提供投標設備所對應的具體參數數據。投標設備的介紹內容應包括：

1.1空調機組的箱體結構形式、機械強度保證措施、冷橋解決方案、保溫層厚度、整機漏風率、表面防腐處理工藝以及材料材質等介紹。

1.2投標人應明確表示出空調機組各主要部件（風機、電機、過濾器、換熱盤管、加濕器、風閥等）的品牌、生產商名稱、型號、材質、性能特點、工作原理（若有必要的話）以及主要性能參數等。

1.3空調機組材質說明匯總表（按箱體結構及各功能段分項列出）。

1.4空調機組制造商的生產加工設備、制造工藝水平、生產能力以及產品質量保證體系介紹。

1.5提供與投標設備同一系列的、類似的產品整機彩色照片。

2投標人應提供每種型號的空調機組的設備設計選型計算書，內容應包括：

2.1風機的性能特性曲線、噪音值、風量、壓頭、功率等參數。

2.2空調機組的供冷量、供熱量、加濕量、介質流量、外接管徑等參數設計計算，以及對應設備的選型與校核計算。其中供冷量、供熱量應包括實際運行工況下的實際供冷量和供熱量，以及國標GB/T14294-93規定的試驗工況下的額定供冷量和供熱量，所選擇的換熱盤管排數應滿足冷熱量的需求并考慮1.15的安全系數。加濕器容量應滿足過渡季節全新風運行工況下的加濕量。

2.3濾筒過濾器的配置數量及排列設計

2.4空調機組的功能段結構示意圖

2.5空調機組主要技術性能參數匯總表（包括每臺空調機組的風量、風壓、功率、供冷量、供熱量、加濕量、功能段組合形式等參數）。

七.技術規格與設計圖紙的一致性

1.本技術規格與設計圖紙的規定和要求基本是一致的，投標人應相互對照閱讀和使用。如果本技術規格與設計圖紙的規定和要求出現不一致情況，以本技術規格的規定和要求為準。

2.投標人在充分滿足招標文件要求的前提下，對本技術規格中未提到的功能，或投標人根據自己的行業經驗認為有更好、更先進的方案，可在投標文件中提出建議或方案。但建議方案所包括的內容和范圍不得低于本技術規格的規定和要求。
