引言

隨著工業生產技術的迅猛發展，超大規模的生產廠房不斷涌現。半導體等潔凈廠房對環境指標要求較為嚴格，保持車間內的各類環境參數的穩定可以大大提高產品的良品率[1]。該類環境參數自動控制通過空調系統、排風系統、空氣過濾系統、自動控制系統等各類子系統的協作來實現。因此，如何在一個生產廠房內設計出一套先進、可靠的環境參數監視和控制系統對保證生產質量以及工作人員舒適性有著十分重要的現實意義。

本文以大規模廠房為背景，論述一種融合無線傳感器網絡( Wireless?Sensor Network, WSN)技術的廠房溫濕度監控方案。基于WSN的溫濕度采集節點可?以自組織形成一個傳感器網絡，該網絡保證了數據傳輸?shù)目煽啃杂质沟貌杉?jié)點的移動性得到加強。無線采集節點布置時的靈活性彌補了傳統有線溫濕度監控的不足，同時其安裝費用低廉，可滿足大規模廠房里多節點溫濕度測量和控制的需求[2]。

1 ?無線傳感器網絡介紹

1.1無線傳感器網絡

無線傳感器網絡是一種由傳感器節點組成并通過無線通信方式形成的一個多跳的自組織網絡系統，可用于實現協作地感知、采集和處理網絡覆蓋區域中被感知對象的信息并發送給觀察者等功能。無線傳感器網絡在滿足了靈活性、可靠性和安全性的同時，可降低工業環境的監測成本，同時縮減傳統有線網絡監測的繁瑣流程，為隨機性的研究數據獲取提供了便利。當前比較常見的組網方式有無線局域網(Wi-Fi)、藍牙( Bluetooth)和ZigBee技術。

1.2?ZigBee介紹

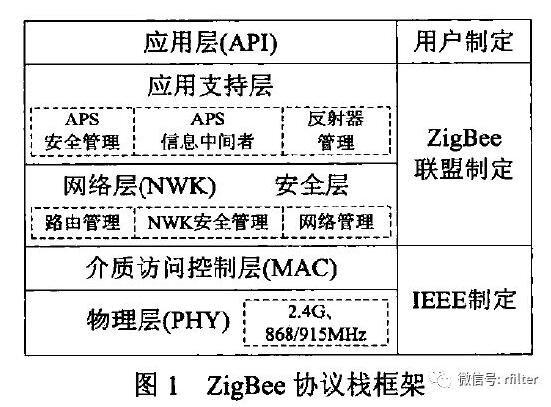

ZigBee是一種基于IEEE802.15.4無線標準的可靠、安全、網絡拓撲能力強并且低成本的雙向通信技術[3]。相比于其他常見的無線通信方式，ZigBee具有功耗低、組網能力強、協議簡單、成本低等優點，單個協調器可以組建出一個可容納超過65000個子節點的無線傳感器網絡。ZigBee協議棧工作效率很高，其協議層從底層到頂層可分為物理層(PHY)、介質訪問控制層(MAC)、網絡層(NWK)、安全層和應用層(API)，協議?？蚣苋鐖Dl所示。

1.3?ZigBee網絡結構

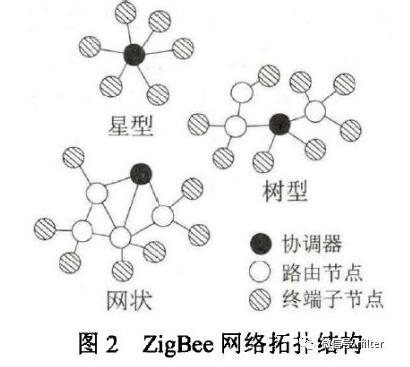

ZigBee無線網絡按結構可劃分為星形、樹形、網狀三種拓撲，如圖2所示。星型結構的無線網絡最簡單，由一個協調器完成網絡建立，可將具有目標網絡標識符( PANID)的終端子節點加入到網絡中并給其分配一個短地址，協調器通過該短地址可以區分不同的了節點;樹形結構網絡中包括一個協調器、若干路由節點和一系列終端子節點，路由節點除了可直接和協調器傳遞數據，還可以實現與其他路由節點及終端子節點進線數據通信，該種方式擴大了網絡覆蓋范圍網狀結構與樹形結構有共同點，網絡中的路由節點還可通過自組織實現多個通道的數據通信，在冗余的通信路徑下可大大提高無線傳感器網絡通信的可靠性。對于規模較小的廠房，若環境監測主機至傳感器節點距離未超過100 m，則組建星型結構的無線網絡即可滿足；若要對規模達到幾萬m2的大型廠房實現溫濕度監控，?則組建網狀結構的無線傳感器網絡最為妥當。

2系統硬件設計

2.1系統硬件組成

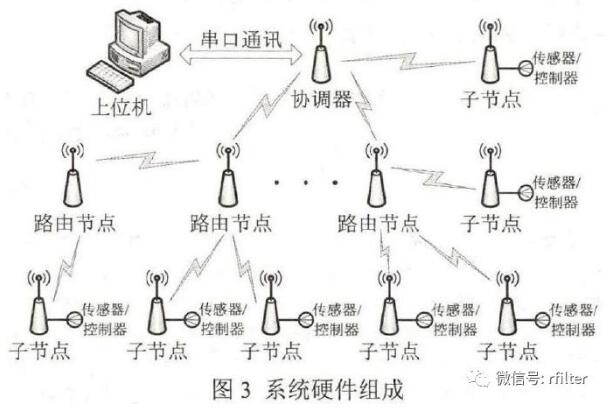

系統設計了基于CC2530的低功耗ZigBee無線網絡，無線模塊包含協調器模塊、路由節點模塊和終端子節點模塊三種。ZigBee主芯片選用TI公司集成Flash的CC2530芯片，基于CC2530同時結合TI業界領先的Z-Stack協議?？砷_發出一個低功耗的遠程無線解決方案，上述三種模塊各包含CC2530最小系統電路部分[4]。此外協調器模塊含有串口通信電路，可實現與上位機數據通信功能：對于路由節點模塊，因其僅實現ZigBee模塊間的無線通信，因而僅含有基本電路即可；終端子節點模塊負責數據的采集，因此模塊上需要設計傳感器及其附屬電路。為加強無線傳輸距離，可在模塊上加入CC2591射頻前端功率放大芯片。系統的硬件組成如圖3所示。

2.2?ZigBee最小系統

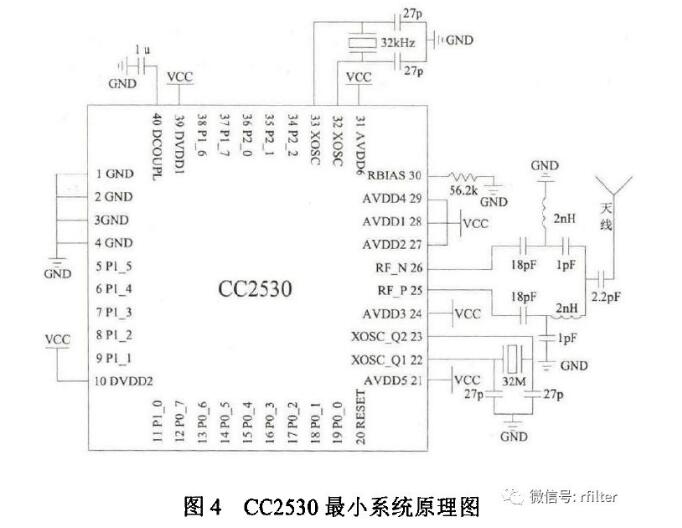

CC2530芯片內部集成度很高，只需在芯片外圍連接少量電容、電阻、電感及晶振等元件即可工作。芯片內部已集成阻容振蕩器，但容易受環境溫度的影響從而造成時鐘不精確。因此在外圍電路設計振動頻率為32 MHz和32 kHz的晶振，并使用27pF的電容幫助起振，分別用于射頻(RF)和定時器的正常工作?？紤]到后期更換、維修等情況，設計電路時可將所有引腳引至排針，可通過可插拔形式將其固定在母板上同時最小系統供電取自母板。CC2530最小系統是協調器、路由節點和子節點實現無線功能的最基本電路其原理如圖4所示。

2.3協調器模塊設計

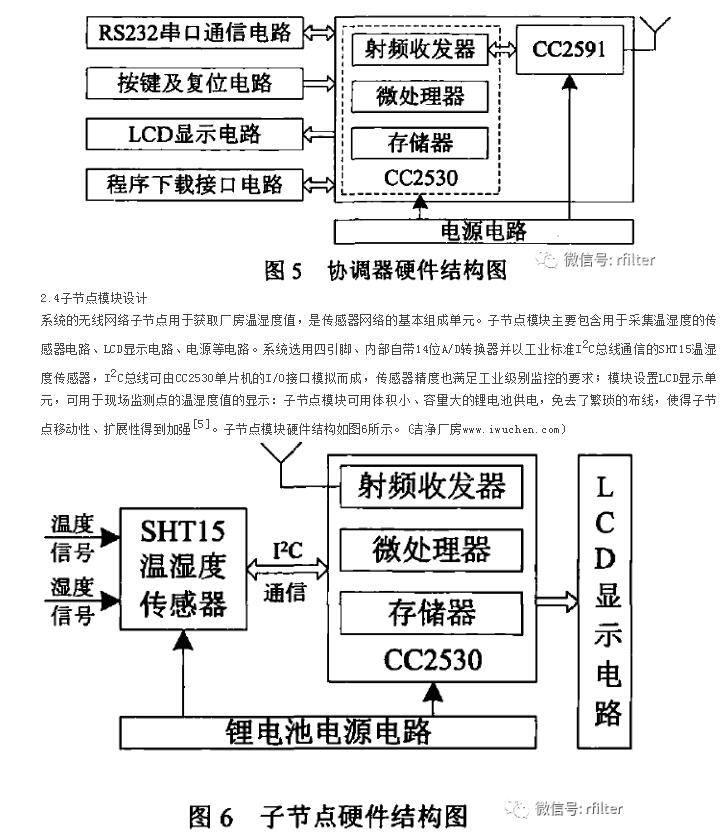

協調器負責整個無線傳感器網絡的運營，該部分硬件設計直接關系到網絡的穩定性。協調器模塊主要包括通信電路、按鍵及復位電路、LCD顯示電路、電源電路和射頻功率放大等電路。通信電路基于RS232串口通信協議設計，用于實現和上位機的數據交換；LCD顯示電路可以用來指示路由節點和終端子節點的工作狀態；為給協調器提供一個質量好的3.3V工作電壓，可設計一個基于低壓差線性穩壓器的穩壓電路；另外在協調器設計中，加入射頻前端功率放大器CC2591及外圍電路，從而可以擴大信號傳輸距離，保證與較遠無線模塊之間的有效通信。協調器模塊硬件結構如圖5所示。

2.4子節點模塊設計

系統的無線網絡子節點用于獲取廠房溫濕度值，是傳感器網絡的基本組成單元。子節點模塊主要包含用于采集溫濕度的傳感器電路、LCD顯示電路、電源等電路。系統選用四引腳、內部自帶14位A/D轉換器并以工業標準I2C總線通信的SHT15溫濕度傳感器，I2C總線可由CC2530單片機的I/O接口模擬而成，傳感器精度也滿足工業級別監控的要求；模塊設置LCD顯示單元，可用于現場監測點的溫濕度值的顯示：子節點模塊可用體積小、容量大的鋰電池供電，免去了繁瑣的布線，使得子節點移動性、擴展性得到加強[5]。子節點模塊硬件結構如圖6所示。

3系統軟件設計

3.1系統軟件總體方案

系統軟件包括上位機監控軟件和下位機無線傳感網絡系統軟件兩大部分。上位機系統軟件基于Visual Studi0 2010平臺、采用C++語言開發，通過串口通信方式獲取傳感器節點采集到的溫濕度數據并將數據解析后存儲到數據庫中，同時可對整個傳感器網絡組網信息進行監控，此外上位機可根據采集到的數據控制空調系統的運行。

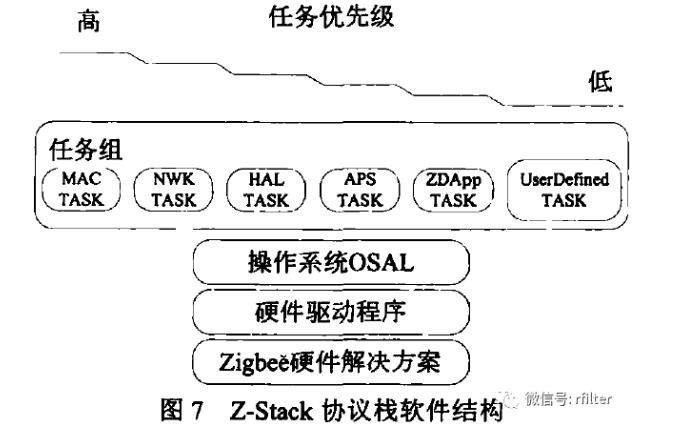

下位機系統軟件基于Z-Stack進行開發，Z-Stack是德州儀器公司推出的一種分布式尋址，能夠為ZigBee無線網絡提供一個完整的解決方案，同時符合ZigBee規范的一種協議棧。Z-Stack協議棧里包含OSAL小型操作系統，官方已經將底層驅動程序編寫并調試完畢，用戶只需熟悉Z-Stack的應用層，在該層里根據C語言或者ASM語言的語法往里添加自定義功能函數，添加完畢后按照協議棧的任務調度模式，即協議棧的輪詢優先控制方式進行自定義任務的管理。Z-Stack協議棧軟件結構如圖7所示。

3.2協調器軟件設計

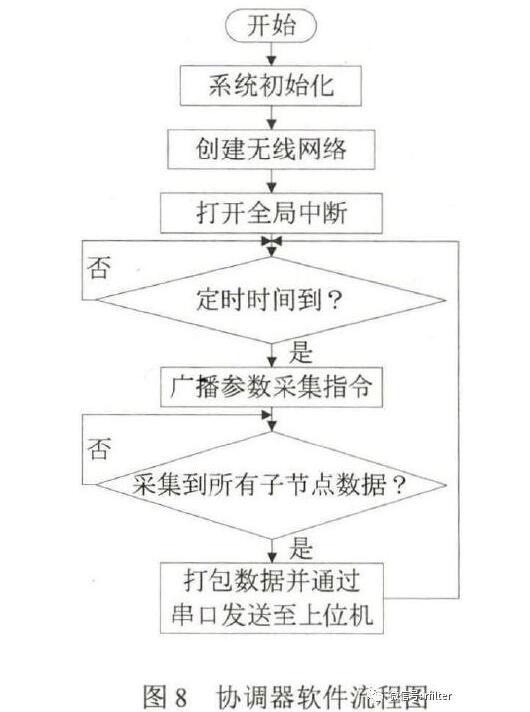

協調器負責組建網絡和管理網絡，上電后首先進行系統初始化，接著創建無線網絡并將無線信號接收范圍內具有目標網絡標識符的路由節點和終端子節點加入到網絡中，然后打開全局中斷并進入數據采集環節；數據采集頻率可以自定義，通過協調器的定時器控制廣播參數采集指令，并等待接收來自各個子節點的數據，最后接收完畢后，協調器將數據打包并通過串口發送至上位機，采集過程將一直持續進行。協調器軟件設計流程圖如圖8所示。

3.3子節點軟件設計

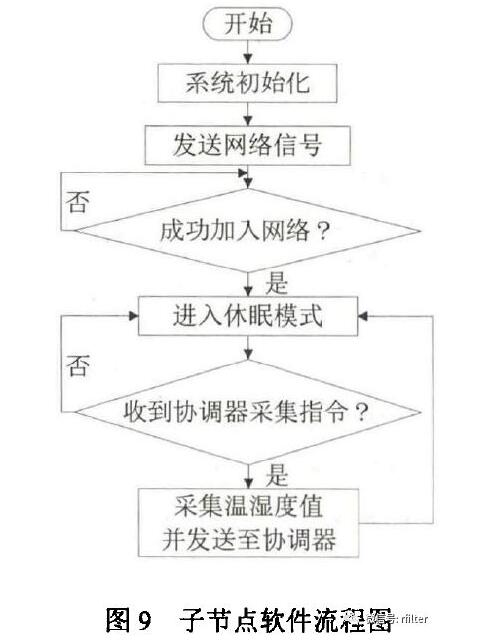

終端子節點模塊上設有傳感器，負責采集監測區內的溫濕度值，同時能夠通過無線形式與協調器進行數據交換。子節點上電后首先進行系統初始化，接著開始搜索無線信號范圍內的網絡同時發送申請入網的信息，待協調器確認子節點的目標網絡標識符后便可組入網絡。出于功耗考慮，若子節點未收到協調器廣播的參數采集指令，則會一直處于低功耗休眠工作模式下。當有數據傳輸請求時，子節點可立即由休眠模式轉入正常工作模式，繼而可以進行環境溫濕度值的采集，并將數據發送給協調器。子節點軟件設計流程圖如圖9所示。

4實驗結果

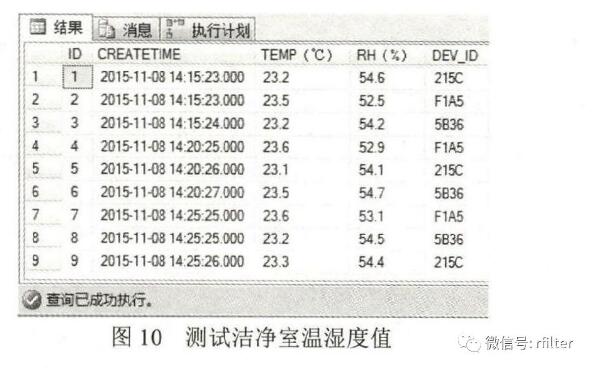

為驗證系統設計方案的可行性，選取國內某一潔凈廠房作為實驗對象。將三個無線溫濕度采集節點布置于潔凈室不同位置，同時協調器置于潔凈室中間位置，實驗時潔凈室內的空調系統和生產線均正常運行系統上電后建立無線網絡，設定采集頻率為每5 min采集一組溫濕度數據，完成一系列初始化后開始工作上位機通過串口通信方式獲取協調器發送的包含子節點短地址(Dev?ID)信息及子節點采集到的溫濕度數值的數據包，并加以解析后將溫濕度值、短地址存入SQL Server 2008數據庫中，同時記錄下采集數據的時間，數據庫存儲結果如圖10所示。由數據看出，潔凈室內不同位置的溫度和相對濕度值稍有差異，但總體滿足潔凈室生產工藝的要求。

5結語

本系統采用ZigBee技術結臺SHT15高精度數字式溫濕度傳感器創建了一個無線傳感器網絡。無線方式的監控方案彌補了傳統有線溫濕度監控的不足，具有結構簡單、組網靈活、移動性強、超低功耗等特點，在工業廠房的環境監控領域內有著非常好的應用前景。

參考文獻
[l]陳行忠.半導體潔凈室溫濕度控制[J]淮南師范學院學報，2009
[2]宋蓮花，郭光.基于ZigBee的溫濕度采集系統設計[J].中文信息.2014
[3]莊嚴ZigBee網絡結構及協議分析[J]電子技術與軟件工程.2014
[4]高翔，鄧永莉．呂愿愿，陸起涌.基于Z-Stack協議棧的zigBee網絡節能算法的研究[J].傳感技術學報，2014
[5]王冬霞，張玉輝．洪耀瓊.溫濕度傳感囂SHT15及其在嵌入式系統中的應用[J]電子設計工程，2011
