地暖設計

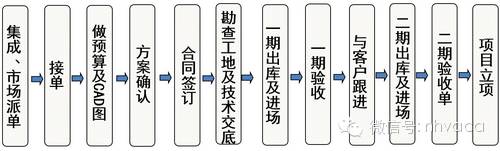

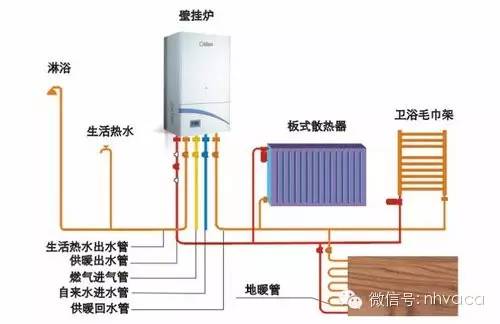

（一）工作原理

（二）采暖系統設計主要參數

1、地板表面的平均溫度：

①人員經常停留的地面，宜采用24℃-26℃，溫度上限值28℃。

②人員短期停留的地面，宜采用28℃-30℃，溫度上限值32℃。

③無人員停留的地面，宜采用35℃-40℃，溫度上限值42℃。

2、供回水溫度；

①供水溫度的上限值60℃、65℃、70℃、75℃等。從安全和使用壽命考慮，民用建筑的供水溫度不應超過60℃。

②供回水溫差宜小于或等于10℃。

3、低溫輻射采暖系統中單個回路的長度應不宜超過120M，可在此基礎上±20米左右，在100M范圍內，其正常的平面高度壓損總值一般在6-18Kpa。

4、供暖管敷設方式和數量由熱輸出量和管材尺寸決定，供暖管彎曲半徑不應小于8倍直徑，以20CM為間距進行調整，敷設方式包括聯箱排管式、平行排管式、蛇形排管式和蛇形盤管式。

5、根據需要可在分（集）水器前端加設溫控閥、熱流量計、壓力表等配套設備。

（三）地面輻射供暖工程施工圖設計文件的內容

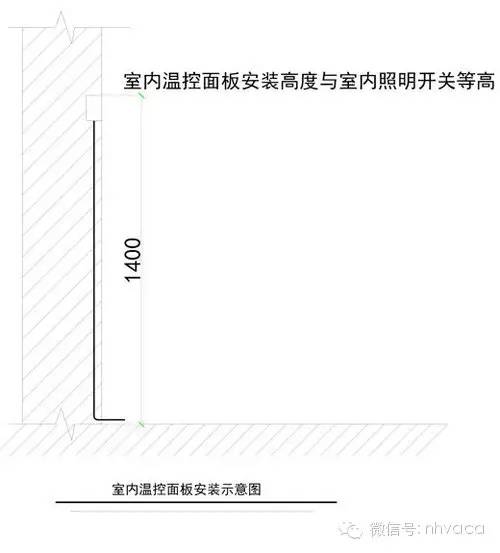

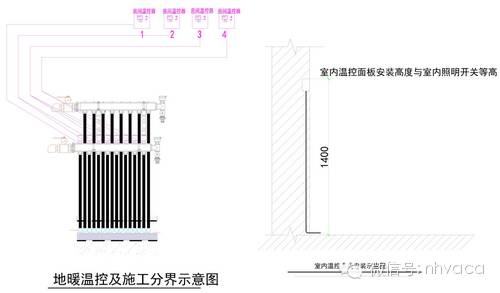

溫控器安裝位置：

a.地暖溫控器是安裝在內墻體之上的，通常與燈開關位置類似，安裝時盡量選擇無遮蓋物處；

b.一般溫控器安裝在距離地面1.4m高度；

c.周邊不得有散熱裝置，避免陽光直曬、下面的感溫探頭不的有遮蓋物，周邊無任何散熱制冷裝置，不宜設置在人員經常停留的位置。

d.如果安裝位置和其他面板一起，則放在空調面板旁。

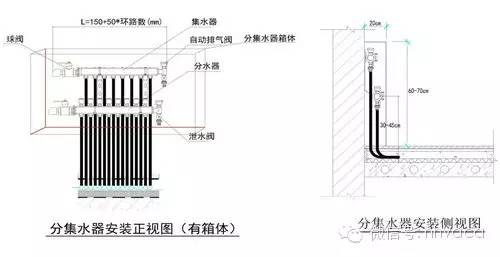

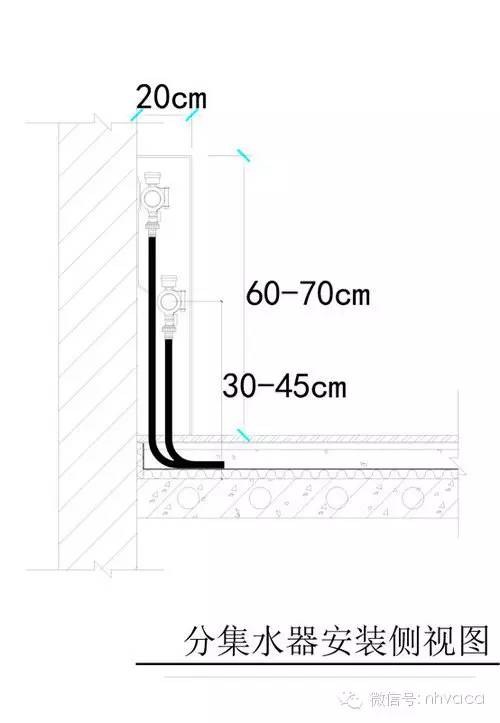

分集水器構造示意圖：

根據分集水器技術標準作出施工分集水器構造CAD圖。

安裝位置：宜設在便于控制、維修、且有排水管道處，如廚房等。

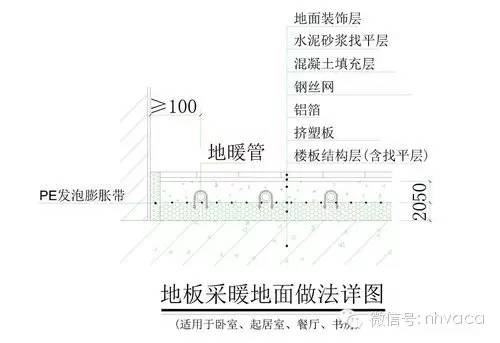

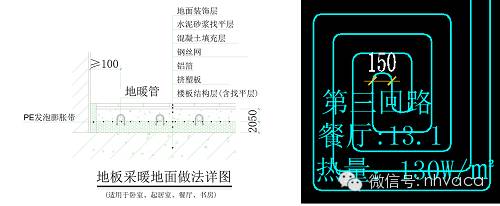

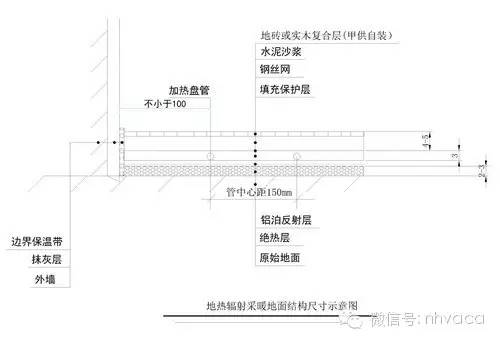

地面構造示意圖：

根據施工要求作出施工地面構造CAD 圖。

（四）主要設備安裝及CAD圖紙尺寸說明

分集水器

安裝位置：宜設在便于控制、維修、且有排水管道處，如廁所、廚房等。

溫控器安裝位置：

a.易操作的地方；

b.能涵蓋平均溫度的地方；

c.人活動較多的地方（例如客廳、臥室等，根據家庭成員生活習慣）；

d.能避開冷源、熱源、風道的地方；

地暖盤管安裝位置：根據客戶要求。

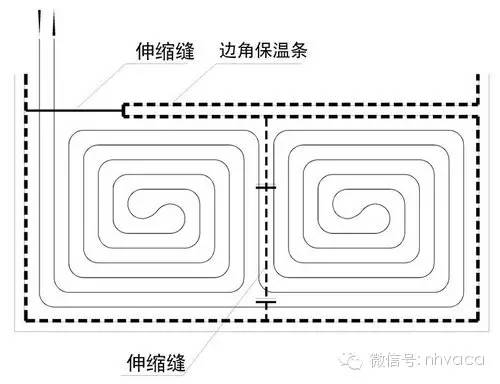

伸縮縫：除墻邊設置邊界保溫帶外，在以下位置宜設置伸縮縫：各房間門口處；邊長超過8m或面積超過40m 時；平面突出部分。

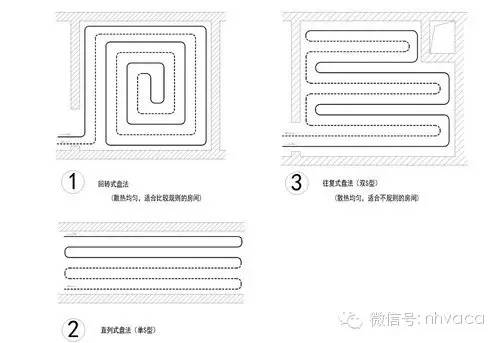

盤管方法：

a.回轉式盤法

b.往復式盤法（雙S型）

c.直列式盤法（單S型）

暖氣片

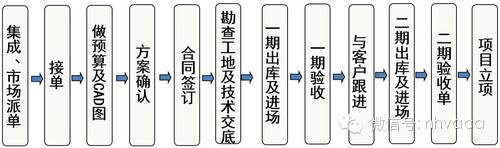

（一）暖氣片工程施工圖設計文件的內容

施工圖設計文件應以施工圖紙為主,包括設計說明、暖氣片平面布置圖、分集水器構造示意圖及暖氣片構造示意圖等內容。（以上地暖有的不在說明）

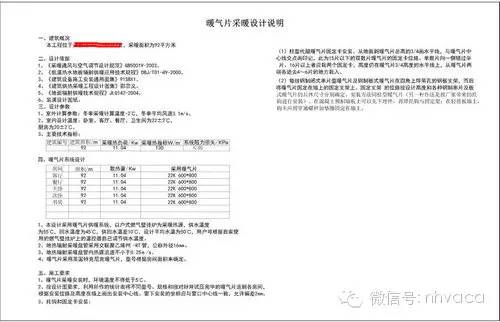

1、設計說明

依照戶型的面積和戶型的平面布置作出設計參數和施工要求。

標準規范請參考最新。

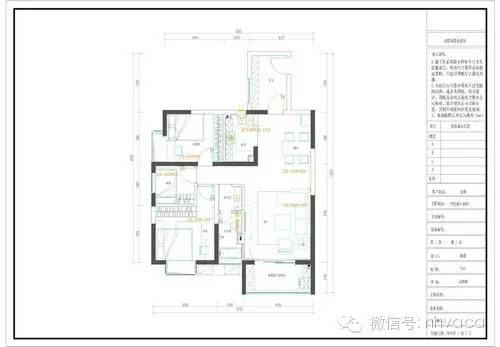

2、暖氣片平面布置圖

根據用戶的需求和戶型的布置圖按照采暖設計規范設計出暖氣片布置圖。

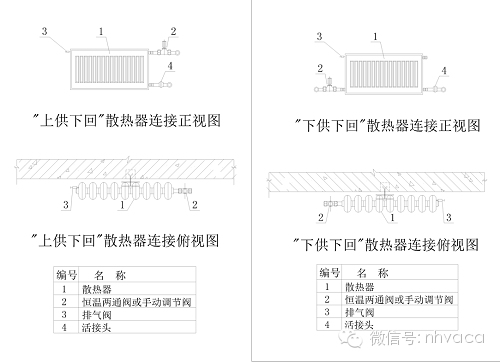

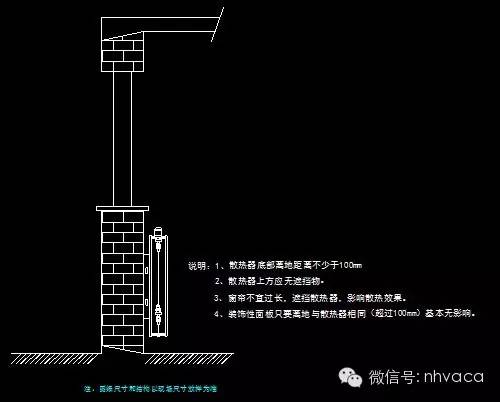

3、暖氣片構造示意圖

4、暖氣片分類

（二）主要設備安裝

1、暖氣片分類

暖氣片安裝分明裝和暗裝。

a.明裝：已經裝修好了的房子安裝暖氣片選擇明裝。

b.暗裝：裝修前的房子安裝暖氣片選擇暗裝，管道隱藏。

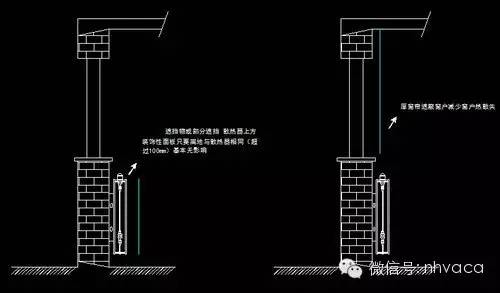

2、安裝位置

暖氣片安裝位置不宜太高，應遵循：宜低不宜高及窗戶下優先兩大原則。

a.宜低不宜高原則：

根據空氣原理熱氣上升冷氣下沉，暖氣片安裝越高造成的熱量損失就越大，由于熱量都是從暖氣片上散發出來的，所以在選擇位置時，既要考慮對流問題，又要考慮加熱冷空氣的問題。一般情況下，暖氣片都應該安裝在窗臺下面，因為暖氣片接近地面，既能使室內的空氣發生對流，保持室溫的均衡，又能使從窗戶縫里鉆進來的空氣加熱，起到防冷的作用。

b.窗戶下優先原則：

暖氣片安裝位置置于窗下是不影響家俱的擺放，是能夠有效阻隔冷空氣進入給人造成的不適感。不過具體的安裝位置還要考慮客戶家的具體格局等。對于暖氣片的安裝，我們可以選擇掛式和落地式。

下面簡單的介紹下家中各個區域暖氣片安裝位置的優先考慮。

客廳暖氣片安裝位置：一般暖氣片的客廳位置選擇在靠近曬臺附近，這樣有利于空氣對流流動。記住不要距暖氣原主管距離太遠，要在2到3米內這樣水流阻力不太大，不影響暖氣散熱效果。

餐廳暖氣片安裝位置：餐廳暖氣片、安裝位置一般選擇在餐桌附近墻面上，保持餐廳區域舒適采暖，同時，可營造冬季美觀的就餐環境。

臥室暖氣片安裝位置：臥室暖氣片安裝位置要距床有點距離，因為暖氣片太熱烤人睡眠不太好，盡量裝在腳部位置，同樣不要距主管太遠把握住距離就可以。

書房暖氣片安裝位置：書房是家中最需要安裝暖氣片采暖的區域，冬季舒適采暖，恒溫?zé)o噪音，便于主人悉心學習，完全避免了空調供暖的噪音干擾。書房散熱器的安裝位置一般放在門后墻面、窗戶墻或書桌底下的墻面。

衛生間暖氣片安裝位置：一般衛生間暖氣片一般放在馬桶上方或者離洗澡地方較近的地方。

新風

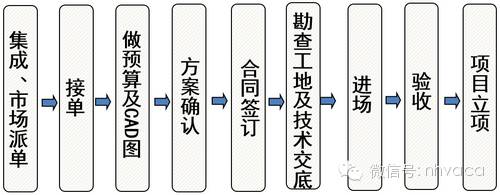

（一）工作原理

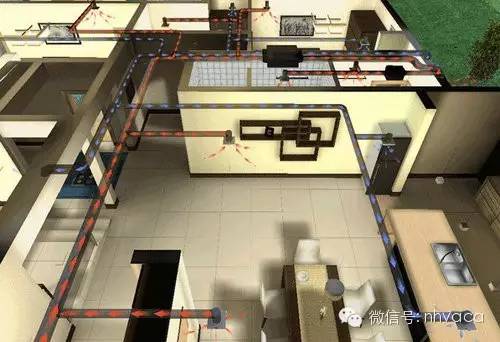

新風系統是根據在密閉的室內一側用專用設備向室內送新風，再從另一側由專用設備向室外排出，在室內會形成“新風流動場”的原理，從而滿足室內新風換氣的需要。

實施方案是：

采用高壓頭、大流量小功率直流高速無刷電機帶動離心風機、依靠機械強力由一側向室內送風，由另一側用專門設計的排風新風機向室外排出的方式強迫在系統內形成新風流動場。在送風的同時對進入室內的空氣進新風過濾、滅毒、殺菌、增氧、預熱。排風經過主機時與新風進行熱回收交換，回收大部分能量通過新風送回室內。借用大范圍形成潔凈空間的方案，保證進入室內的空氣是潔凈的。以此達到室內空氣凈化環境的目的。

（二）新風工程施工圖設計文件的內容

施工圖設計文件應以施工圖紙為主,包括設計說明、頂回風平面布置圖、頂送風平面布置圖、地送風平面布置圖、新風主機安裝示意圖及地送風構造示意圖等內容。

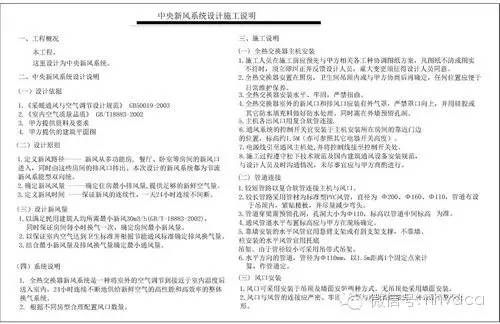

1、設計說明：依照戶型的面積和戶型的平面布置作出施工說明。

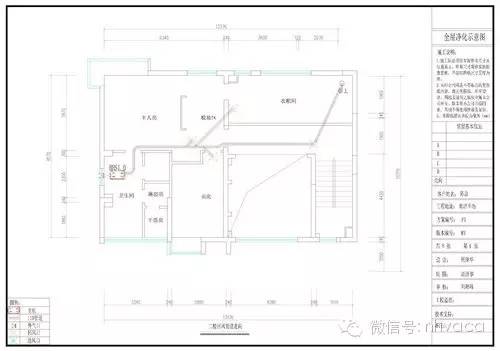

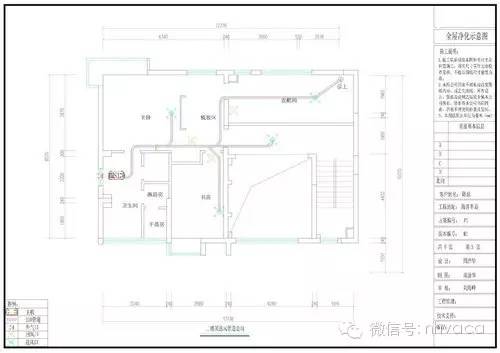

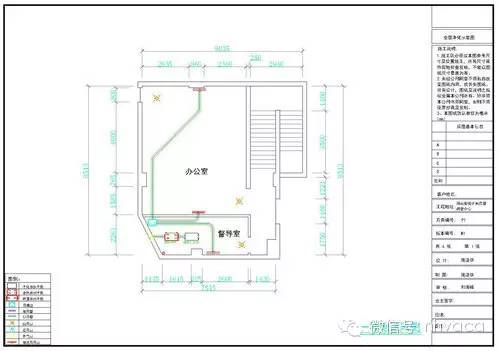

2、頂回風平面布置圖

根據用戶的需求和戶型的布置圖按照新風設計規范設計出新風回風布置圖。

3、頂送風平面布置圖

根據用戶的需求和戶型的布置圖按照新風設計規范設計出新風送風布置圖。

4、地送風平面布置圖

根據用戶的需求和戶型的布置圖按照新風設計規范設計出新風地送風布置圖。

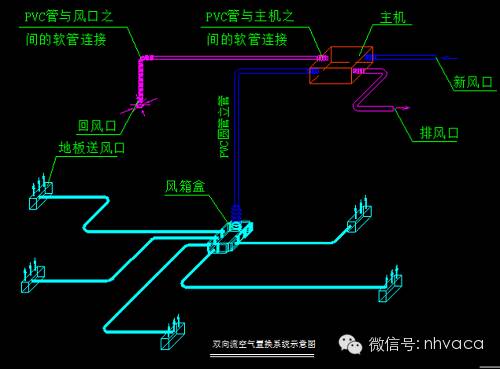

5、新風主機安裝示意圖(本圖為全然交換主機)

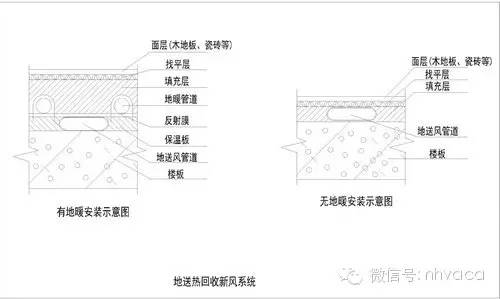

6、地送風構造示意圖

（三）主要設備安裝

1、主機安裝注意事項：

a.根據通風主機的外形尺寸，制作通風主機的固定框架，并作防銹處理；

b.將主機水平安裝于房屋頂面，盡量靠近連接吸風口的廳室；

c.通風主機與固定框架固定時，中間采用橡膠防震塊作避震處理。校準通風主機固定框架水平，無扭曲。

d.在通風主機安裝位置附近應留有足夠的空間，以便于維修和保養；家用型新風主機安裝在吊頂內時，其附近應留有450×450的檢修口一只，檢修口預留位置應便于檢修，上方無遮擋；

e.根據通風主機的電動機功率、電壓，進行電源線的配置。電源應獨立供給，接線應正確、堅固，并有良好接地；電源線應絕緣良好 ,不得裸露在外面；通風主機應有獨立的控制裝置；

f.風管采用UPVC管，采用軟管連接的風口時，其軟管長度最好不超過35cm。

g.排風管采用軟管其長度不得超過5M，超過5M宜采用UPVC風管。

2、通風管道安裝注意事項：

a.管道的走向、管徑以及風口的安裝位置應符合設計圖紙的要求；

b.管材的切割口應光潔、無毛刺。管材和管件的連接處應鉚牢或粘接牢固，無殘余膠水留在管材或管件上；

c.管路的安裝應做到橫平、豎直。管材內徑清潔無雜物；

d.PVC管路應采用支吊架進行固定。如采用抱箍，則其內面應緊貼管外壁。支架與管道應固定穩固，無松動；

e.所有管路經過的墻孔，一律采用機械打孔機開孔，嚴禁未經同意擅自改變孔徑與位置；

f.風管支、吊架的間距；

g.可伸縮性金屬或非金屬軟風管的長度不宜超過5米，并不得有死彎及塌凹；

h.風口與風管的連接應嚴密、牢固；邊框與建筑飾面貼實，外表面平整不變形。同一廳室，房間內的風口的安裝高度應一致，排列應整齊。PVC風管。

3、風口安裝注意事項：

a.進風裝置四周必須采用發泡劑填充密封，并做好防水處理；

b.排風口安裝時，選擇距主機較近并可以與室外相通處開孔，穿墻孔規格為130┨。安裝墻體過橋，并打泡沫劑進行密封，墻體過橋應與外墻面平齊。防雨型排風口與墻體過橋的連接處采用PEF膠帶做中間過渡，排風口安裝應正確、平整、嚴密、美觀；

c.廚房間的吸風口位置應遠離灶臺；

d.進風裝置應設在室外空氣較潔凈的地點；

e.管路材料采用PVC管與復合軟管相結合的施工方法，適用于通風主機。

4、地板出風的主要特點：

a、讓冷/暖空氣定向流動，從而提高中央空調的使用效率，節能效率高達30%

b、扁形管道高度只有3CM，能輕易的從地面繞過，不會影響木地板和瓷磚的鋪設。

c、地面出風，頂上回風管道不交叉，由于回風口設于吊頂上，下送上回的氣流組織形式，有利于從使用空間中排除污染物，從而保證工作區較高的換氣效率和空氣質量。

d、建筑物使用地板送風系統不需要較大的吊頂空間來容納送風管路及末端裝置，與傳統上送風系統相比，地板送風系統可降低5%-10%的樓層高度。
