在凈化工程空調系統設計中，為使有凈化級別要求的室內設備熱濕能及時排出，保證室內空氣的品質，常設置有一定凈化要求的排風系統。而排風系統中風機性能參數選用恰當與否，常常對整個凈化系統調試成功與否有很大的影響。筆者曾在工作中處理過多起排風機的質量問題，由于通風機在排風系統中所處的類型與通常出廠測試狀態不一致，造成性能參數的不匹配，設備與系統廠家難達成一致意見。現結合實際工程處理的情況及風機用標準化風道進行性能試驗的情況，對排風機的風機選用問題進行分析。

1?排風機組的分類及構成

在電子、醫藥、生物等常見的凈化工程系統中，為了使潔凈室內排出的各種有害物質、氣體或粉塵及排出的廢氣等滿足環保要求，可將排風系統大體劃分為下列幾種類型。

（1）一般排風系統：生產輔助用室、生活用室等排出的一般廢氣，一般不需要處理直接排入大氣。

（2）有機氣體排風系統：在生產中使用各類有機物質作為原輔材料時，將會在相關場所或設備處散發有機物質的氣體，對于這類場所或設備均應設置排風裝置。排風系統中的有機氣體要進行相應的處理，再排入大氣。

（3）酸、堿性氣體排風系統：在產品生產中時有酸性或堿性氣體排出，在這類排風系統通常設置濕式洗氣吸收塔，處理后排入大氣。

（4）熱氣體排風系統：對生產過程中的各種爐子、高溫滅菌設備等均有熱氣排出，由于排氣溫度較高，有時可采用熱回收等方式進行處理，若排氣量較小或不便進行處理時，在采取必要的隔熱措施后直接排入大氣。

（5）含粉塵的排風系統：不同的生產工藝過程中，排氣中的粉塵性質、濃度均不同。對于某些含塵濃度很高時，則要使用除塵設備對排氣進行過濾，滿足要求后排入大氣。

（6）特殊氣體排氣系統：對于產生特殊氣體（屬于易燃易爆或有毒甚至劇毒或有腐蝕性的氣體）要防止排氣系統中產生化學反應，要?jiǎng)澐峙艢庀到y(tǒng)，選用專用的廢氣處理裝置，達到排放標準后排入大氣。

（7）生產工藝中有害、有毒的排風系統：在一些特殊藥品（如強致敏性藥物、某些甾體藥物以及高活性、有毒藥物）房間的排風口，應安裝高效過濾器，降低污染后排入大氣。

以上幾種類型排風系統選用的排風機組無外乎如下兩種：（1）所配置的排風機箱內僅設置有通風機。（2）排風箱內根據需要設置相應級別的過濾、凈化裝置和通風機。排風機中風機提供空氣流動的動力，同時，風機壓力應克服從房間排風口到空氣出口的阻力及房間內的壓力值。

2?通風機的種類及選用

根據風機的傳動方式分為：軸流通風機和離心通風機，這兩種風機在使用中有很多具體的類型，如：管道式離心風機、管道式斜流風機、房間式通風器（一般用于衛生間或排風量較小的房間）、壁式風機（常見用于大空間倉庫類房間）、屋頂通風機

（安裝于廠房建筑的屋面）等。用于凈化系統中的通風機一般全壓較大，離心通風機應用較為普遍。風機、風管的設計選擇依據：

在設計時根據工藝設備的排風量來選擇通風機的通風量,其通風機的風量除應滿足計算風量外，還應增加一定的管道漏風量，排風系統的漏風附加率不大于?10%?的安全裕量。

再根據房間的通風量，和所需要的風壓來選擇確定風機的大小。（m.gxshunjiang.com）風壓的大小要具體計算每段的局部壓力損失。對于一般的通風系統，風管壓力損失值Δ?P?（P a?）可按下式估算：

式中：Pm為單位長度風管的摩擦壓力損失，Pa/m；l?為風管的總長度，m；k?為局部壓力損失與摩擦壓力損失的比值。

彎頭三通少時，取?k=1.0~2.0；

彎頭三通多的場合，可取?k=3.0~5.0。

風管的管徑由通風量和風速確定。根據公式F=Q/v0（F?為風管的斷面的面積；v0：風管中流速）。求出風管的面積，再根據風管的一般規格尺寸選擇合適的風管尺寸。

通風機的全壓和靜壓：

通風機的全壓是指通風機進出截面上的全壓之差。

通風機的靜壓是指通風機的全壓與通風機出口動壓之差，即：

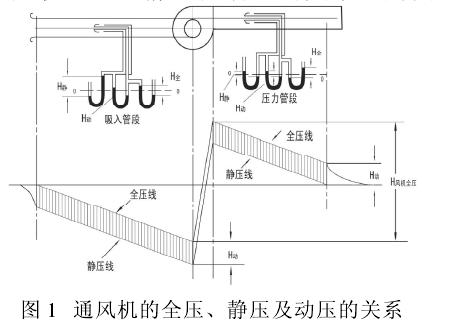

通風機全壓、靜壓及動壓的關系可用圖1?表

3?通風機與風道的匹配

目前，對凈化工程送、回風、排風系統進行系統設計時，設計人員多根據系統需要的風量、系統的阻力提出空調系統或通風系統的風量和風壓。而空調或通風機設備廠家根據風量和風壓以及安裝空間大小作通風機的選擇。

近幾年，筆者曾在多個工程項目中處理送風量、排風量不夠的問題，有一些是由于系統的阻力比通常以為的要大，但也有一部分從理論分析怎么都“想不通”的。從通風機的選用看，設計參數應該能夠滿足，但實際使用就是不滿足。與風機生產廠家溝通，廠家都說可以將風機進行檢測。由于工程項目的特點，未曾做過測試的嘗試，但不止一家的風機廠家都出此言，本人做了些進一步的分析，發現有一個相同的問題，風機的使用狀態與風機出廠測試的狀態不一致。

根據通風機目前現行有效的測試標準《工業通風機 用標準化風道進行性能試驗》（GB/T1236-2000），通風機性能試驗用的標準化試驗風道有以下4?種：

A?型裝置：帶有試驗風室的標準方法。

B?型裝置：帶有出口試驗管道的標準方法。

C?型裝置：帶有進口試驗管道或風室的標準方法 。

D?型裝置：帶有進口和出口試驗管道的標準方法。

正如風機廠家所言，因?yàn)檫B接到通風機出口和（或）入口的管道改變了其性能，風機檢測要求在拆出系統外進行。但事實上，工程上通風機的多數安裝放在系統內使用。這就說明，出現這種狀況，多數為通風機與系統不匹配所造成。

現根據某通過AMCA認證的品牌風機廠的風機選型軟件，試對風機的選型做一對比。

通風機性能參數要求：風量：4000 m3/h；全壓：560Pa，選用雙進風后傾離心通風機。

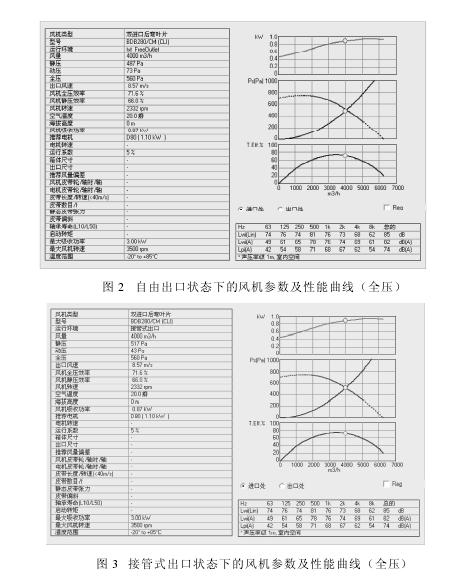

圖2和圖3分別為以全壓為準自由出口狀態和接管狀態下選出的風機參數及性能曲線。比較圖?2和圖?3?可以看出，同一風機在滿足同樣風量、全壓要求時，風機出口有接管的，動壓要比沒有風管自由出口的小了近40%。

通風機在風道所處的位置不同，通風機的動壓對系統的作用會有所不同。當通風機作為排風機，出口不接風管，出口的動壓不能被利用。這時，要使排風機組滿足系統設計要求，應根據靜壓選擇通風機。

同樣以上面的數據為例，說明以全壓選擇通風機和以靜壓選擇通風機的區別。

通風機性能參數要求：風量，4000 m3/h；靜壓，560 Pa，選用雙進風后傾離心通風機。

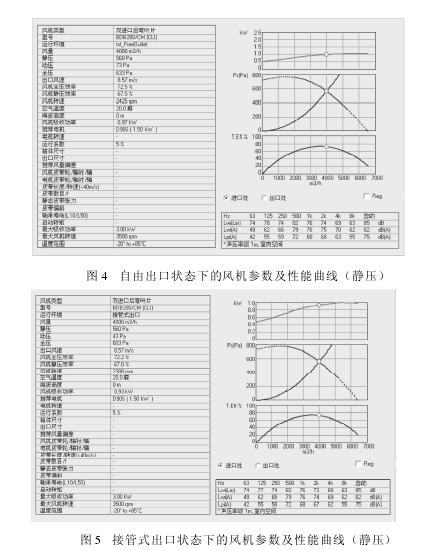

圖4?和圖5分別為以靜壓為準自由出口狀態和接管狀態下選出的風機參數及性能曲線。比較圖?4和圖?5?可以看出，同一風機在滿足同樣風量、靜壓要求時，風機出口有接管的，動壓要比沒有風管自由出口的小了近?40%。 而滿足通風機同樣的靜壓，自由出口的風機的轉速要比接管道的高?1.5%。風機的吸收功率高?4.3%。而比較圖?2?與圖?4?可知，同樣是自由出口的通風機，靜壓達到要求比動壓達到要求，風機的轉速要提高近?4%。風機的吸收功率高出?11.5%。由于風機的吸收功率的提高，所配置的電機功率亦增大一擋。

排風系統中的通風機，出風口通常為不接風管的自由狀態，在選用通風機時就應該注意以上情形。這一方面需要我們設計人員提高認識，同時更依賴于通風機生產廠家的技術水平。目前國內各種廠家提供的通風機的性能曲線，多為B型狀態下的數據，即按出口接管道的狀態測試后推導所得，而同樣的風機在管道進口、自由出口狀態下（C?型），或通風機進口、出口均有管道（D?型）時是什么樣的性能，由于測試條件所限，風機廠自己也未必清楚，還得通過應用才能知道。這無形中給風機的應用增添了不確定性。當然，在工程設計、設備配置階段均會不同程度的放些余量，多少可以彌補一些不足。但在各專業都在注重性價比，層層放余量由于不經濟，也就越來越少。

目前，國內生產通風機的廠家中仍有部分未申領生產許可證，而風機廠家中通過AMCA認證的廠家不多。面對眾多技術質量水平參差不齊的生產廠家，我們要保證工程的質量，除了要認真選用價格優、質量好的廠家的產品外，更要注意所確定參數的準確性。根據風管的布局準確計算各段的阻力，將通風機在風管中所處的位置，多與風機廠家溝通了解其實際性能，適當合理設置一點余量以備不測，確保工程滿足要求。
