1?公用動力系統簡介

華虹?NEC（FAB1）的公用動力系統的主要相關參數如下：

（1）干燥壓縮空氣系統（CD A），主要用作精密的半導體工藝設備中氣動元件的驅動能源，C D A?機組使用冷凍水降溫。供氣壓力：0 . 7 5MPa；冷卻水溫度：送水溫度?24℃，回水溫度?30℃；冷卻介質：冷凍水（冷凍水降溫冷卻水）——消耗冷凍機電量。

（2）工藝設備冷卻水系統（PCW），主要用于生產設備發熱的冷卻，應用冷凍水進行降溫。系統流量：1600 m3/h；系統溫度：送水溫度?23℃，回水溫度?26℃；冷卻介質：冷凍水——消耗冷凍機電量。

（3）熱水系統（Hot Water）主要用于各類空調機的供熱，使用外購蒸汽來加熱。熱水溫度：送水溫度?65℃，回水溫度?40℃；加熱介質：蒸汽—?消耗蒸汽量。

（4）冷凍水系統（Chiller Water），由?5?臺1150U.S.RT，3?臺?2250U.S.RT?的特靈三級離心式制冷壓縮機組提供整個華虹?NEC?的制冷需求。冷凍水溫度：送水溫度?6℃，回水溫度?11℃——?消耗冷凍機電量；冷卻水溫度：送水溫度32℃、回水溫度38℃——?排放熱量。

（5）純水系統（UPW），純水在集成電路的制造過程中是必不可少的工藝介質之一，純水的純度直接關系到集成電路制造工藝的等級。為了確保純水制造過程中穩定的水處理效果，在冬季，必須將原水（自來水）預熱到?25℃才能進入U(xiǎn)PW的水處理工藝。純水系統流量：150 m3/h（日平均110m3/ h）。

原水溫度（冬季）：進口溫度?5℃~15℃，出口溫度?25℃；加熱介質：熱水?——?消耗蒸汽量。

（6）新風系統（OA C），通過冷、熱盤管及多級過濾器等控制整個潔凈室環境的溫濕度和空氣潔凈度。新風量：600000 m3/h；新風平均溫度（冬季）：5℃；送風溫度：23℃；加熱介質：熱水?——?消耗蒸汽量；除濕介質：冷凍水?——消耗冷凍機電量。

2?節能技改項目的實施

現代半導體芯片工廠的生產工藝要求全年四季連續生產，并應保持芯片生產環境具有嚴格控制的空氣潔凈度、溫度、濕度。生產所需壓縮空氣、工藝設備冷卻水等即使在冬季，冷量的大量需求仍然是必不可少的。半導體芯片工廠這種既需熱也需冷的特殊要求，為我們實施相關節能改造，特別是能源互補再利用的設想提供了依據和巨大的潛力。作為相關動力設備的主要負責團隊，充分發揮聰明才智，提出了很多有建設性的改造意見并從2004年開始陸續實施，實現了節能減排的目標，取得了良好的社會效益和經濟效益。以下就是這些節能改造的介紹。

（1）冷凍機熱回收

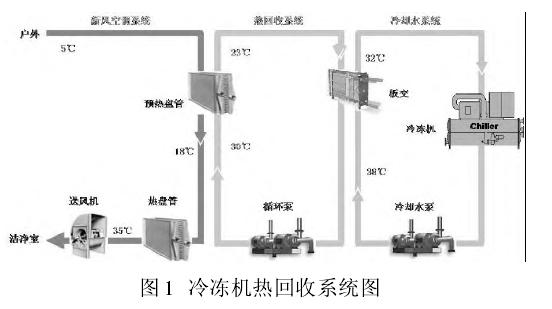

改造前，冬季空調新風（OAC）機組需要將室外?5℃的新風，由蒸汽加熱至?35℃再進行處理。節能改造是將冷凍機制冷過程中原排向大氣的熱量回收利用，通過加裝的板式熱交換器加熱循環水，再使循環水先通過OAC機組前新增的預熱段盤管與新風進風進行熱交換。一方面將新風預熱升溫至18℃，節約了蒸汽耗量；同時冷凍機的冷卻水被新風間接冷卻，節約了冷卻塔散熱的耗電量及對大氣的熱量排放。冷凍機熱回收系統見圖1。

節能效果計算：節約蒸汽量按6臺OAC機組額定風量?600000 m3/h、溫升?13℃，每年運行4個月（120天）、每天24h計算，可節約蒸汽量約10942.48 t。節電量按每組冷卻塔風扇平均少開一臺，每臺風扇功率為7.5 kW，每年運行4?個月計算，風扇節電量約2.16萬kWh；但循環泵耗電量（循環泵2用?1?備，每臺功率37 kW，按每年運行4個月多21.31萬kWh，所以年多耗電約19.15?萬kW h?。

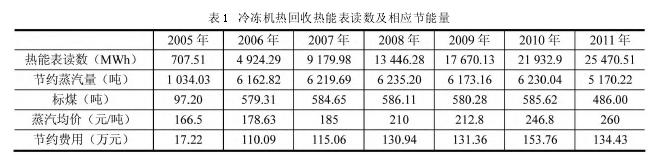

實際節能成果，冷凍機熱回收系統安裝有電能表和熱能表，2005?年?12?月投入運行使用后，蒸汽用量明顯降低，節能效果見表1。累計節約蒸汽量為?37225.15 t，折合標煤?3499.16 t，節約蒸汽費用為?792.85?萬元。冷卻塔風扇節電量?38.88?萬kWh，但循環泵耗電量=191.81?萬?kWh，所以多耗電?152.93?萬?kWh，總共節約費用?701.09?萬元，折合節約標煤為?2881.33 t。

（2）CDA?熱回收

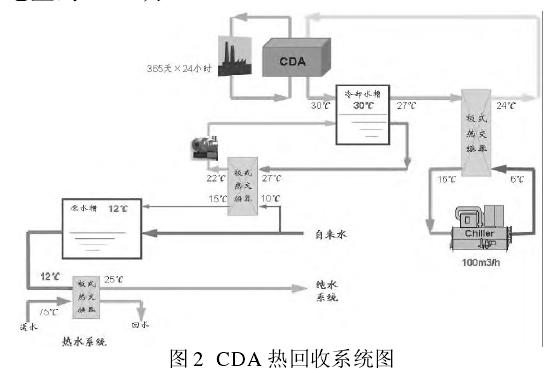

改造前，冬季低溫的自來水原水需要先由蒸汽加熱到?25℃才能進入純水的制造流程中，CDA的節能改造是利用原需要冷凍水去降溫的CDA機組產生的熱量。只增加一臺板式熱交換和循環泵實現提升原水箱水溫的目標，一方面節約了蒸汽耗量，同時?CDA?冷卻水被原水冷卻，節約了冷凍機制冷的耗電量。CDA?熱回收系統見圖?2。

節能效果計算，節能改造前冷凍水流量為134m3/h、100 m3/h，送水溫度6℃、回水溫度?16℃。節約蒸汽量按每年使用4個月（120天）、每天24h計算，約1669.43 t。

節電量按每年運行4個月計算為20.77萬kWh，循環泵耗電量，循環泵1?臺、功率為3.7 kW，每年運行4?個月計算耗電量為1.07?萬kWh，每年4?個月計算耗電量為1.07?萬?kWh，每年節電量約?19.7?萬?kWh。

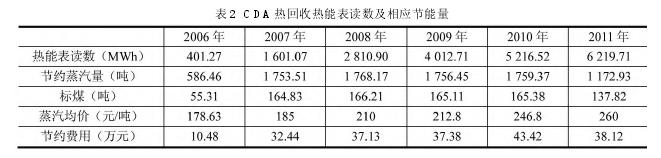

節能成果，CDA?熱回收系統安裝有熱能表，2006?年?11?月投入運行使用后，蒸汽用量和冷凍水負荷明顯降低，節能效果見表?2。實際每年運行周期為?11?月至次年?4?月，截至?2011?年?11?月，累計運行?31?個月，累計節約蒸汽量為?8796.86 t，折合標煤?854.47 t，節約蒸汽費用為?191.34?萬元。如果不考慮板換的損失，節約的制冷量等于節約的電量，故冷凍機節電量約113.09?萬?kWh，循環泵耗電量為8.26萬?kWh，總共節約費用?254.24?萬元，節能減排量折合標煤為1277.98 t。

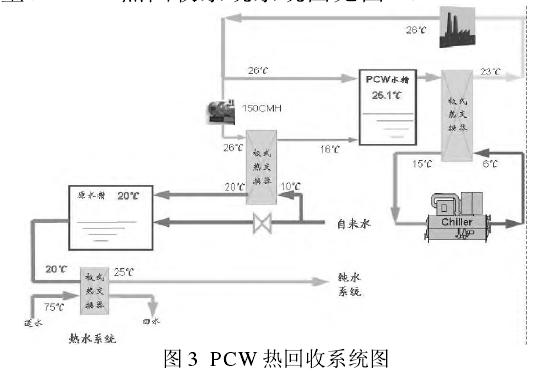

（3）PCW?熱回收改造前，冬季低溫的自來水原水需由蒸汽加熱到?25℃才能進入純水的制造流程中。PCW?節能改造，是利用原需要冷凍水降溫的?PCW循環從產設備產生熱量。僅僅是增加一臺板式熱交換器和循環泵，實現提升原水溫的目標。一方面節約了蒸汽耗量，同時一部分?PCW?回水被原水預冷卻，降低了?PCW?水的溫度，節約了冷凍機制冷的耗電量。PCW?熱回收系統系統圖見圖?3。

節能效果計算：節約蒸汽量按原水流量為?110m3/h?，原水溫度?1 0?℃，改造后可升為?2 0?℃，原水加熱后溫度?25℃，每年運行?5?個月（150?天）每天?24 h?計算，可節約蒸汽量約?6 751.37 t；PCW降溫減少的耗冷量折合節電量按流量為1600 m3/h，PCW?水箱溫度從26℃降低到?25.1℃，PCW?送水溫度為?23℃，每年運行?5?個月（150?天）每天?24 h計算，節電量約為?109.96?萬?kWh；綜合節電約104.56萬?kWh。

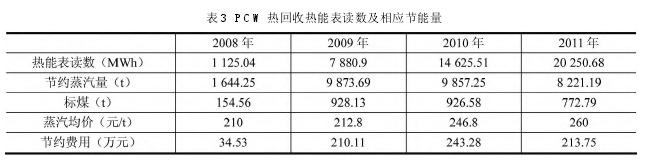

節能成果，PCW?熱回收系統節能改造安裝有熱能表，2008?年?12?月投入運行使用后，蒸汽用量和冷凍水負荷明顯降低，節能成果見表?3。實際每年運行周期為?11?月至次年?4?月，截止至?2011?年11月?，累?計?運?行?1 8?個?月?累?計?節?約?蒸?汽?量?為29 596.37 t，折合標煤為?2 782.06 t，節約蒸汽費用為?701.67?萬元。如果不考慮板換的損失，96.37 t，折合標煤為?2 782.06 t，節約蒸汽費用為?701.67?萬元。如果不考慮板換的損失，節約的制冷量相當于節約的電量，故冷凍機節電量約368.19?萬?kWh。耗電量實際每年運行周期為?11?月至次年4?月，截至?2011?年?11?月，累計運行18?個月）：水泵耗電量約?19.44?萬?kWh，綜合節電量348.75?萬?kWh，總共節約費用?910.92?萬元，總共節能量折合標煤為4 191.01 t。

（待續）
