一般情況下空調機組在設計時機組的總風量都要比實際應用偏大一些，風機工頻運行時，往往都采用關小閥門的開度來調節風量，根據風機特性曲線，運行工況點向后移動，輸出流量減少，揚程增大，從而造成了風管阻力增大，大量的能源浪費在阻力損耗上。由流體傳輸設備風機的工作原理可知，風機的流量與其轉速成正比；風機的壓力（揚程）與其轉速的平方成正比，而風機的軸功率等于流量與壓力的乘積，故風機的軸功率與其轉速的三次方成正比（即與電源頻率的三次方成正比）。根據上述原理可知：改變風機的轉速就可改變風機的功率。
例如:將供電頻率由50Hz降為45Hz，則P45/P50=453/503=0.729，即P45=0.729P50（P為電機軸功率）；將供電頻率由50Hz
降為40Hz，則P40/P50=403/503=0.512，即P40=0.512P50（P為電機軸功率）。由以上內容可以看出，用變頻器進行流量控制時，可節約大量電能。
用閥門、自動閥調節不僅增大了系統節流損失，而且由于對空調的調節是階段性的，造成整個空調系統工作在波動狀態；工頻轉換為變頻后，使系統工作狀態穩定，并延長機組的使用壽命。
1 ?奧星北京制造中心潔凈廠房空調機組現狀?

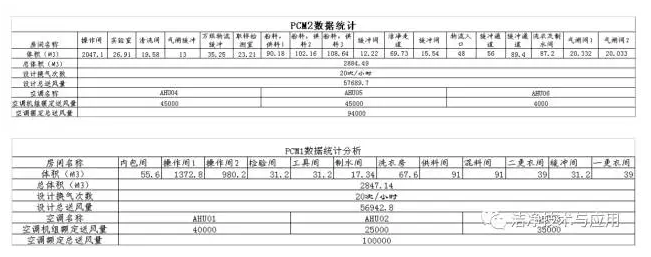

北京奧星恒迅包裝科技有限公司北京制造中心是國內醫藥包裝材料生產領先企業，主要生產輸液用膜，接口蓋等，制造中心工廠位于北京雁棲經濟開發區，共有1#，2#兩座廠房，為ISO7級和ISO8級潔凈廠房，分別由8套空調系統提供潔凈空氣，設計換氣次數為20次/小時?？照{(diào)機組由DDC進行簡單控制溫度和濕度。全部空調機組未配置變頻 器，全部工頻運行。通過對8套空調機組設備出力調查，計算房間實際需要的送風量，發現風機的額定總風量遠遠大于實際需要的總風量。存在較嚴重的“大馬拉小車”的現象，解決這個問題，一般情況下有兩種方案，一是更換風機，配置滿足實際需要風量的風機；二是為現有風機配置變頻器，實現變頻節能。理論上講，方案1投資費用低，節能效率高，但是由于該機組是10年前的設備，必然存在設備選型難，技術改動量大，施工周期長等缺點，尤其在制藥包裝材料行業要求供貨期限精確，很難給出較長的時間進行技術改造；方案2投資費用高，節能效率也比方案1差，但是考慮該方案雖然施工工期較長，但是與老系統對接時間短，只需要生產停產1天時間即可完成，并且由于粗效，中效，高效過濾器的阻值隨使用時間而增加，系統也需要具備變風量調節的能力；綜合考慮，選擇為機組增加變頻器節能是較好的方案。經理論計算安裝變頻器一年可節約電能55萬千瓦時。

2 動力監控系統的建造?

綜合考慮動力各系統關鍵控制的自動監視，記錄，報警需要，結合空調機組實現變頻節能，公司決策投資建造動力監控系統。項目由奧星制藥設備（石家莊）有限公司承建。動力監控系統采用CPU S7-313C-2DP控制系統，CPU 313C-2DP 是一款帶有中等規模程序量和PROFIBUS DP 主／從接口的CPU。該CPU提供了一個理想的平臺用于在軟件中實現簡單的技術功能任務，例如：運動控制、標準/模塊化PID控制運行軟件實現閉環控制任務和可以使用于過程處理相關的功能，自帶的ProfiNet接口可以實現和WinCC快速通訊，確保數據傳輸?shù)膶?shí)時性。上位監控軟件選用SIEMENS公司的WinCC，SIMATIC WinCC（視窗控制中心）是西門子（SIEMENS）在自動化領域中的先進技術和Microsoft的強大功能相結合的產物。SIMATIC WinCC 是一個模塊化、可延展的系統，擴展非常靈活，能用于工業工程中的單用戶系統，直到復雜的多用戶解決方案。用于操作和監控、報警、記錄、歸檔和管理等功能。該控制系統為8臺空調機組新安裝了變頻器，具備就地，遠程控制；自動，手動控制功能。

3 空調系統的再調試?

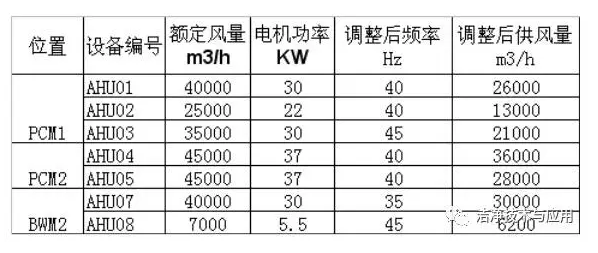

空調機組安裝變頻器不能自行實現節約電能，空調系統的再調試才是空調系統真正實現節能效果的關鍵。在保持換次次數不變的前提下，逐次減少變頻器頻率，同時逐次開大各送風閥的開度，保持機組送風量不變。調整結果如下：

4 空調機組變頻節能驗證?

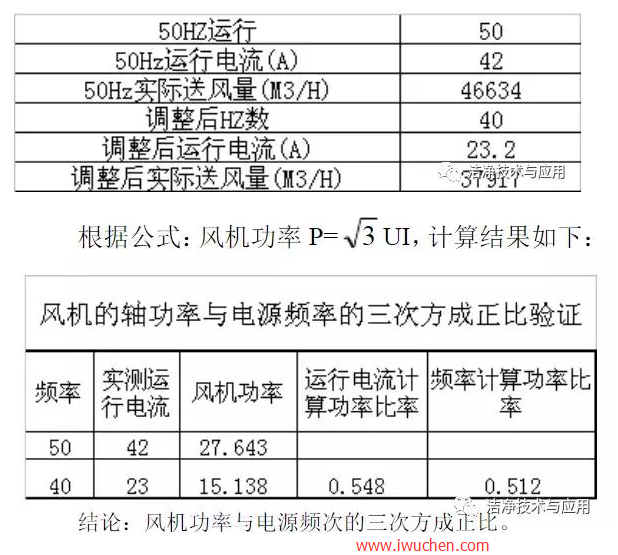

理論上風機功率與電源頻次的三次方成正比。通過測試風機電機的運行電流進行驗證。在空調系統再調試中，對4#空調機組進行了數據測試。數據如下：

5 本項目節電效果及投資回報期 ?

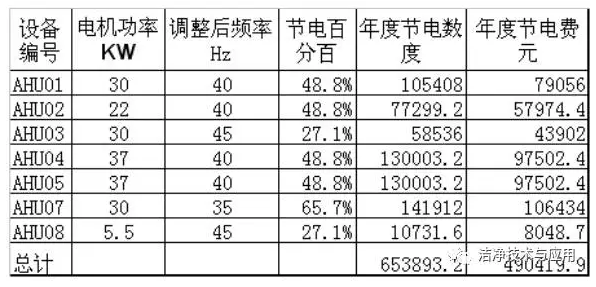

根據空調機組調整后的頻率數，年運行天數取300天，綜合電費取0.75元/度。經計算年節約電65萬度，電費49萬元，總節能率48.8%。本項目總投資80萬元。投資回報期=1.6年。同時本動力監控系統實現了以下功能作為附加值：全部動力系統關鍵控制參數的自動監視，記錄，報警；歷史數據歸檔查詢；手機短信報警；局域網遠程監視等功能。本項目根據目前潔凈室的換氣次數=20次/小時，日常塵埃粒子檢測數據與標準對比，還有通過減少換氣次數節能的潛力。同時有在不生產期間維持最低頻率運行的節能潛力。等待進一步研究實現。

6 ?結語 ?
空調機組變頻節能在今天已經普遍應用，但是一些老系統由于局限于當時設計理念，投資費用，技術水平的局限性，在建造時沒有配置變頻器。現在可以通過技術改造進行變頻節能。但是一些單位和運行人員對變頻器節能的基本工作原理存在理解的誤區，認為只要安裝變頻器就能實現節電。其實新安裝變頻器節電最基本的基礎是原風機存在“大馬拉小車”的現象，即風機的額定風量遠大于實際需要的送風量。變頻器安裝后一定要進行空調系統的再次調試，在減少運行頻率的同時，還要保證風機送風量不變，及房間換氣次數不變。
所以建議在新建項目中，空調系統一定要配置變頻器，單臺風機PLC(或DDC)控制，安裝基于PC機工作站的空調管理系統HMS（HVAC Management System），實現空調系統的節電。并計算定義不生產期間，為保持房間正壓的最低運行頻率。最好空調控制系統設置節能鍵，一鍵完成設置。
在本次空調系統的再調試中，還有一個意外收獲，風機總送風量與房間內實際測出的總風量存在較大差距。分別是：18168M3/H, 16319 M3/H。說明總系統漏風率相當嚴重，但是基于現狀，沒有很好的措施解決該問題。因此在空調風管施工過程中一定要嚴格控制風管的漏風率。嚴格按施工規范要求制作風管咬口，法蘭密封墊一定使用防漏搭接形式。并認真做好漏風測試。這些容易忽略的工作，雖然對系統的質量和使用影響不大，但是對于節能卻是非常關鍵。

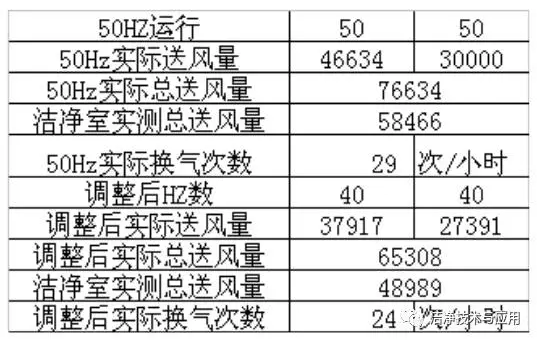

空調機組實際總送風量與潔凈室實際獲得總送風量比較如下表：
