微波潔凈暗室工程設計方案案例

南 京 射 頻 器 件 廠

2008年3月

目 次

1潔凈暗室工程項目技術參數及要求

1.1.?項目名稱：手機天線測試微波潔凈暗室工程

1.2.?主要技術參數及指標

1.2.1.?潔凈暗室空間尺寸：6.0m(L)×3.0m(W)×2.5m(H)

1.2.2.?工作頻率：0.8～6GHz

1.2.3.?靜區位置:中心距后墻3.0m、上下左右居中,天線收發間距2m

1.2.4.?靜區大小:0.3m×0.3m×0.3m并符合遠場條件

1.2.5.?靜區反射電平:0.8～1GHz優于-30dB，1～2GHz優于-35dB，2～6GHz優于-40dB

1.2.6.?屏蔽效能：≥90dB@0.8～6GHz

1.3.?潔凈暗室內良好的通風、無污染、無異味、可監控

1.4.?吸波材料：角錐型吸波材料，高度0.5米；氧指數大于60；功率承載能力大于3kw/m2；材料性能穩定；采用龍骨背架安裝；對人體無危害、抗熱、耐火.滿足美國海軍NRL Report NO8093（test 1、2 and 3）要求

2AXB型吸收材料技術性能指標

2.1本廠產品適用于建造以下四種無反射室：

2.1.1天線方向圖測試無反射室，用于微波天線性能的評估；

2.1.2電子戰（EW）無反射室，用于導彈雷達系統的研制；

2.1.3雷達散射截面（RCS）無反射室，用于測試飛行器、導彈和車輛雷達散射截面；

2.1.4電磁兼容性（EMC）無反射室，用于評估所測試物體的電磁兼容性（敏感度和發射）。

2.2 AXB型吸收材料電性能指標

2.3物理性能指標

AXB型吸波材料氧指數＞60，是B1級難燃材料

AXB型吸波材料環保衛生，潔凈暗室空氣采樣符合中國居室環境衛生標準

材料性能穩定可靠

潔靜度符合10萬級潔靜度要求

耐功率性能：＞3kw/m2

對電壓、明火和內熱安全性能達到：表筆二支之間AC220V，電流＞8A，筆間間距30mm，觸壓吸波材料，安全；酒精噴燈火燒30s，離開后無明火；用電熱管觸壓吸波材料內表面，使接觸面溫度達600OC、保持5分鐘，材料安全。此三項性能指標檢測表明：超過NRL Report NO8093（test 1、2 and 3）要求。

顏色：天藍色

2.4吸波材料單元塊外形尺寸

AXB型吸波材料單元塊外形結構如圖1示：

AXB型吸收體單元尺寸?????????????????尺寸單位：毫米?張角單位：度

3實施方案

微波潔凈暗室是天線測試系統的基本測試環境，其設計與建造(特別是吸波能力和靜區)要適應天線測試指標要求。根據貴單位所提技術要求，潔凈暗室實施方案如下：

天線遠場測試主要是測量天線接收信號的能量強度,從而可直接獲得天線方向圖。當天線副瓣電平為-15dB、反射干擾電平為-30dB時，天線測量精度優于1.5dB；當天線副瓣電平為-20dB、反射干擾電平為-40dB時，天線測量精度優于1dB。因此，該微波潔凈暗室靜區內反射電平應優于-30dB，才能滿足天線精確測量和調試的需求。

3.1依據的技術標準與規范

a）GJB2926-1997《電磁兼容性測試實驗室認可要求》

b）GJ20155-92《射頻輻射吸收體（微波吸收材料）的通用規范》

c）美海軍實驗三項防火試驗NRL Report NO8093（test 1、2 and 3）要求

3.2吸波材料布局

潔凈暗室遠場測量的環境散射主要是由被測天線轉臺及微波潔凈暗室墻體的散射引起的。天線轉臺的散射可以通過合理設計和設置吸波屏風來解決；微波潔凈暗室墻體的散射當布設適當?shù)奈ú牧虾蟊憧蓾M足潔凈暗室電性能要求。

潔凈暗室：各墻AXB-500型吸波材料均布；過道布設AXB-300D型吸波地板；門布設PXB-J300型海綿吸波材料（在一側墻靠近主墻處，寬0.75m×高1.70m）。

轉臺和天線支架等處采用特型吸波材料進行覆蓋。

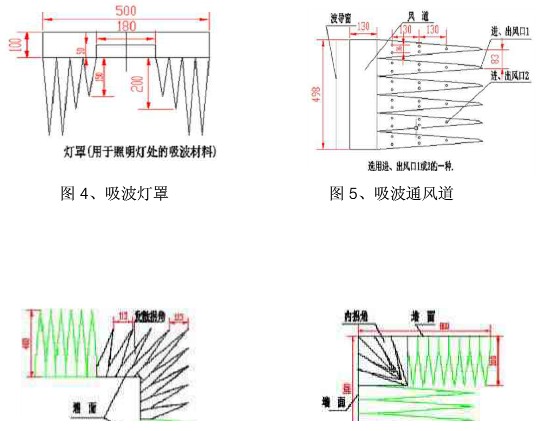

通風、照明和拐角等特型吸波材料按照實際需要布設。

從以上布局知：需用81平方米吸波材料，具體種類和數量如下：

PXB-J300型????? 2平方米

AXB-300D型?? ???1平方米

AXB-500型?????? 76平方米

通風吸波材料???1.5平方米

吸波燈罩???????0.5平方米

3.3吸波材料安裝

AXB型吸波材料的標準安裝是掛裝在金屬表面上，長期不脫落,無需維修,完成安裝可立即投入使用,無須粘膠揮發等待期。如果材料需要更換，非常方便。

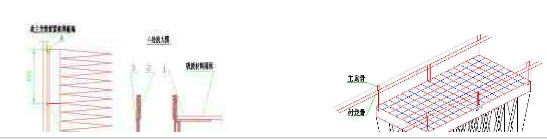

潔凈暗室主墻、后墻、頂棚和兩側墻吸波材料采用龍骨背架掛裝方式進行安裝，吸波材料單元塊緊固在副龍骨上。

該方式具有安裝快捷方便、牢固美觀的特點。

天線支架等處的吸波材料以吸附式和粘貼方式進行安裝，地面吸波材料采用放置方式。

3.4通風系統

為了滿足微波潔凈暗室內所有參試設備和工作人員工作的環境溫度，以及工作人員對新風的補償要求，微波潔凈暗室部分采用抽排通風空調系統。

通風方式：在微波潔凈暗室側墻裝軸流風機1個，強制抽風；在另一側墻開通風口2個，自然送風，以獲得室內通風分布較為均勻。選用排風扇1臺進行新風補賞.

通風量：保證室內每小時至少6次換風量，通風系統噪音不大于50dB。

通風截止波導窗采用頻帶寬、風阻小、滿足屏蔽要求。

通風口采用AXB通風型材，美觀隱蔽(不易覺察)。

選用3P空調一臺進行環境溫濕度控制。(建議,甲方提供,空調放置在測控處)

3.5潔凈暗室屏蔽

屏蔽殼體：由各種型鋼、鋼板、龍骨栓接成框架，形成自支撐結構形式。六面鋼構板體，采用厚度為2.0mm鍍鋅鋼板 ，支撐龍骨采用型鋼。屏蔽殼體內外經過嚴格的防銹處理，長期使用保證不生銹；屏蔽殼體及框架穩定可靠，長期使用保證性能。

通風窗：通風截止波導窗600mm×300mm的4個，截止頻率6GHz、屏蔽效能100dB。

濾波器：整個需要進入屏蔽室的各種電源應從同一個配電柜引出，屏蔽潔凈暗室的配電箱設置通向屏蔽室的屏蔽門旁邊。潔凈暗室儀表用電分相使用。電源濾波器AC220V/50Hz、50A、2只，其插入衰減值與屏蔽室效能一致，用于為攝像機及照明燈等供電，直接安裝在屏蔽殼體上；接地濾波器1只。所有電源濾波器應集中安裝，濾波器的前端不能有漏電保護裝置但可設置過載保護裝置。

本方案按多點接地設計，濾波器殼體與屏蔽室殼體保持良好連接，主接地點選在濾波器安裝處。為了保證良好的接地性能，地網接地電阻不大于1歐姆。

屏蔽門：選用標準旋轉刀型屏蔽門0.75m×1.7m規格的1樘，門的邊框同屏蔽殼體間保持良好的電氣連接。指標滿足屏蔽關鍵指標：屏蔽頻率范圍：500MHz-6GHz時,屏蔽衰減不小于100dB的要求。

燈光照明：AXB型吸波材料采光性能好，為進一步降低燈具干擾，潔凈暗室內門處頂棚上各布1盞共2套、60W節能燈。

視頻監控系統：微波潔凈暗室內設置攝像頭（帶云臺）一個，能在測試室內觀察到被測件情況。攝像頭為彩色手動調焦型，適應在潔凈暗室照度為10Lux條件下工作。監視器和控制器設在測試室內。

在屏蔽殼體上安裝屏蔽管若干個，用于設備連線進出潔凈暗室。控制和信號傳輸線采用屏蔽電纜。進出潔凈暗室線纜屏蔽層同屏蔽管間填充金屬絲團使之保持良好的電氣連接。

電氣設備：選用詳見下表

4結論

使用AXB型吸波材料，防火性能好，不需要專設防火設備，節約資金使用方便；潔凈暗室室內環境符合中國居住環境標準（室內空氣），光線明亮，潔凈度高；科研人員有安全、舒適的工作環境。潔凈暗室內測量需遮蔽時,AXB型吸波材料可以自壘成吸波擋墻,使用非常靈活便捷。

性能優良的吸波材料、合理的材料布局和優化的技術方案使?jié)崈舭凳以谑褂脜^(qū)有良好的靜空環境，0.8～6GHz頻段內可以滿足天線測試要求。

5潔凈暗室性能測試及驗收

進場安裝前對吸波材料進行抽檢，按標準執行，提供相應測試報告供用戶審視。

潔凈暗室屏蔽效能、靜區檢測、驗收按雙方（或三方）商定的《潔凈暗室電性能檢測及驗收大綱》進行或用產品比對測試。

屏蔽效能檢測按照GB12190-2006《電磁屏蔽室屏蔽效能的測量方法》進行；靜區檢測采用“自由空間電壓駐波比法”，源天線采用角錐喇叭，天線收發間距2.0m。

6潔凈暗室配置清單

參考文獻：

［1］Buckley,E.F.,“Outline of evaluation procedures for microwave anechoic chambers”,Microwave Journal,Vol.6,No.8,1963.

［2］Appel-Hansen，J.,“Reflectivity level of radio anechoic chambers”,IEEE Trans.,Vol.AP-21,No.4,July 1973.

［3］ 《用于電磁兼容測量的電磁屏蔽半電波潔凈暗室》，沙斐，電子科技導報，1997-11

［4］ 《電磁兼容（EMC）試驗室方案論證》，第14研究所李偉英，1992年10月

［5］ 《14所9802微波潔凈暗室吸波工程技術方案》，張紀綱，14所南京射頻器件廠，2001年6月

［6］ 《38所496技改工程PNF微波潔凈暗室吸波工程技術方案》，張紀綱，14所南京射頻器件廠，2002年10月

［7］ 《804所微波潔凈暗室吸波工程方案設計》，張宇橋，14所南京射頻器件廠，2004年4月

［8］ 《Design of a Facility for Measuring Antenna Patterns from 500MHz to 40GHz having a Quiet Zone Level of -40dB》；目標與環境特性管理與技術外文專題資料，總裝備部科技信息研究中心目標與環境特性專業組，2004年5月
