該項目位于廣州市番禺南沙某某電子公司，無塵車間凈化面積110m2，凈化級別為1萬級，設計吊頂天花為2.7m。
設計依據
（1）《潔凈廠房設計規范》（GB50073-2001）；
（2）《采暖通風與空氣調節設計規范》（GBJ19-87）；
（3）《通風與空調工程施工及驗收規范》（GB50243-97）；
（4）《潔凈室施工及驗收規范》（GB50041-92）；
（5）某某電子公司提供的工藝平面布置圖等有關技術參數要求；
室內設計參數：
潔凈車間溫度要求20℃~25℃；濕度要求45%~60%，潔凈要求10000級。
空調末端采用高效過濾器；潔凈空調機設在模條房，樓板承重必須符合設備運行負荷要求。
a、潔凈區域：潔凈車間潔凈度1萬級面積約110m2；
潔凈前區設人員換鞋區、更衣室、風淋室等，隔離外界污染。

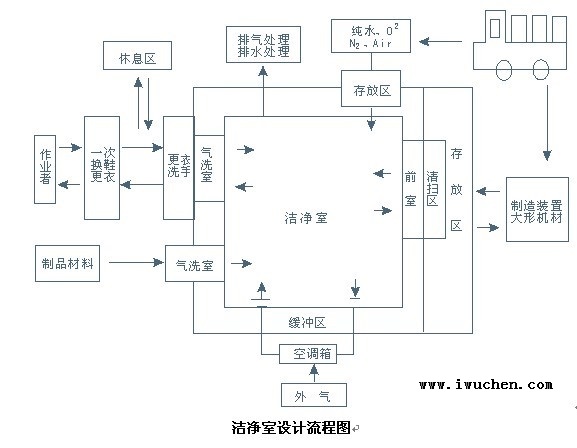

潔凈區人員流動方向：換鞋、一次更衣—風淋室—潔凈車間。在凈化車間設安全門，便於人員疏散。(進入風淋室前需作一道空氣過濾)
潔凈區物料流動方向：傳遞窗—潔凈車間—傳遞窗—其它工序
b、其它區域：由甲方自行負責，不在本設計任務之中。
投資合理—初投入符合經濟節約的原則，又滿足各生?崗位對溫度、濕度、潔凈度等潔凈環境的要求；
運行經濟—考慮節約能源、運行可靠、維護簡單，減少日后運行及維護費用。節約的運行費用符合長期的經濟原則。
耐用—壁板選用優質PU彩鋼板；主機等主要材料選用著名廠家品牌。
技術先進—凈化系統送風口采用TROX定風量閥設計，配合環境監測系統，保證潔凈區各參數恒定，節省能耗。
新風經過濾后與回風混合，進入風冷空調機，通過中效過濾器，經末端低阻力高效過濾器后將符合溫濕度、潔凈度要求的空氣送入潔凈室。具體流程如下：
1萬級車間空氣處理過程：
（1）1萬級間全部采用上送兩側回風，車間內利用柱位、側墻做技術夾層回風道，接回風管道至空氣處理機組?？諝饨?jīng)粗、中高三級過濾器和溫濕度處理后送入凈房。
（2）新風系統進行組、中、二級過濾，以確?？諝獾暮瑝m濃度較低，減少外部塵源影響，提高潔凈室的凈化效果，并大大延長高效過濾器的使用壽命，減少運行維護費用。
（3）新風量根據人員衛生新風要求(每人新風量＞35m3/h)，并保證潔凈室內正壓的要求經計算確定。(人員在20人以內)
有設備排風及工藝要求的房間排風，此系統等甲方定方案。
按照甲方要求，將空調系統分?1個，則空調主機設計?1臺，采用風冷恒溫恒濕型空調機，風量?12000m3/h，冷量34KW，熱量36KW。
設計方案如下：潔凈車間設計冷負荷34KW，采用風冷恒溫恒濕型空調機15匹，制冷量?34KW，滿足要求。
本方案綜合考慮了空調系統實際運行的特點，即：80%的時間是在70%的負荷下運行的。所以，本方案不但有足夠的裝機容量，又能保證潔凈廠房連續、可靠運行，而且一次投資節約及運行經濟。原文來源：無塵車間 http://m.gxshunjiang.com/
（1）凈化空調系統風道制安采用優質鍍鋅板制做，并按規范進行密封處理。
（2）除新風及排風管道外，所有風管均需保溫。保溫材料用優質鋁箔玻璃棉氈/玻璃棉管：厚度40mm，24K，其導熱系數?0.03kcal/mh℃以下，冷水管?50mm/56K保溫棉。
（1）天花：潔凈區及生?區域用雙層優質保溫（PU）彩鋼板，無塵明亮，?色用灰白，厚50mm。符合電子廠房潔凈防靜電要求。
（2）間隔：潔凈區及生?區用雙面彩鋼保溫（PU）板圍護及間隔。
潔凈車間內間隔與地面及無花交角做元弧及陰角接口，防積塵及易於衛生清潔。
（3）密閉門：單扇門：900*2000，上做玻璃觀察窗（同間隔墻平窗尺寸）,裝通道鎖，門及門框采用不湫鋼制作。
（4）地面：防靜電規范
A.潔凈區水泥地面經處理后做3mm防靜電環氧地坪。符合歐洲EN548標準和要求。防火性能符合：DIN4102-1，B1級：抗燃燒性符合ISO06923：難燃：抗靜電性＜+/-100V
抗化學性能符合EM423：耐稀酸、油脂、及乙醇、丙酮、石漬溶劑等。具有不吸塵、不吸灰的特性。
（5）柱子：潔凈區柱子用彩鋼板全包邊，并作?回風技術夾層。
（6）風淋室：按規范要求，潔凈房的風淋室設計?雙人的，2個：
潔凈車間（1萬級）用明裝凈室?guī)д址缐m燈40WX2。工作區照度＞250Lux,
走道照度＞100Lux,有精細加工操作區域可采用局部照明。
布線按國家規范執行，用穿線鋼管暗敷，符合防火及用電規范。所有管線穿過潔凈區域均做好密封，線管線槽的內孔（內槽）應全密封。進入凈房的氣管、水管也須做密封，能設置在頂棚上走的管道，設置在頂棚上。使車間整潔干凈。
所有動力配電及插座由甲方負責。凈化空調系統控制箱由我方負責。
照明、配電按國家有關規范及甲方要求，設計及制作，滿足生?及管理對設備運行及控制的要求。
序號材料及規格單位數量單位（元）總價（元）備注
一、空調、凈化部分
1風冷凈化型恒溫恒濕空調機功率15P/34KW，風量12000m3/h，1
2高效空氣過濾器送風口1000m3/h ? ? 臺1
3高效空氣過濾器送風口1000m3/h ? ?臺12
4靜壓箱臺12
5高效空氣過濾器1000 m3/h ?個12
6鍍鋅鋼板凈化風管（δ＝0.5mm）個192
7風管靜壓箱保溫材料（PEFδ＝20mm）m2198
8PEF保溫材料專用膠水m2192
9單層百葉風口250*550（帶人字閘） ?個12
10手動多葉調節閥500*200 ? ? ? ?個12
11防雨百葉風口200*200 ? ? ? ? ?個1
12五金雜件批1
小計 A
二、電氣部分
1潔凈光管2*40W ? ? ? ? ?套15
2潔凈光管2*40W（帶應急） ? ?套1
3插座 220V ? ? ? ? ?位8
4指型開關 ? ? ? ? ?位4
5電線、線管批1
6控制箱 個1
7五金雜件項1
小計 B
三、裝修部分
1天花吊頂彩鋼板（δ＝50mm） m2110
2墻體彩鋼板（δ＝50mm） ? ? ? ?m2138
350型槽鋁 ? ? ? ? ? ? ? ?米90
4鋁合金陰角 ? ? ? ? ? ? ? ? ? ?米142
5鋁合金陰角底座 ? ? ? ? ? ? ? ?米142
6鋁合金陽角 ? ? ? ? ? ? ? ? ? ?米58
7鋁合金內圓三維 ? ? ? ? ? ? ? ?個82
8鋁合金外圓三維 ? ? ? ? ? ? ? ?個38
9L型鋁 ? ? ? ? ? ? ? ? ? ? ? ?米46
10不湫鋼傳遞窗個1
11雙人雙吹風淋室個1
12彩鋼板安全門個1
133mm防靜電環氧樹脂地坪m2110
14五金雜件項1
小計 C
三項合計 D＝A+B+C
安裝制作系統調試費E
運輸費 F
綜合管理費及利潤 G
綜合稅收 I＝（D+E+F+G）*7%
總計 J
